Гидролинии рабочего оборудования (1-3) — HITACHI EX2600-6BH

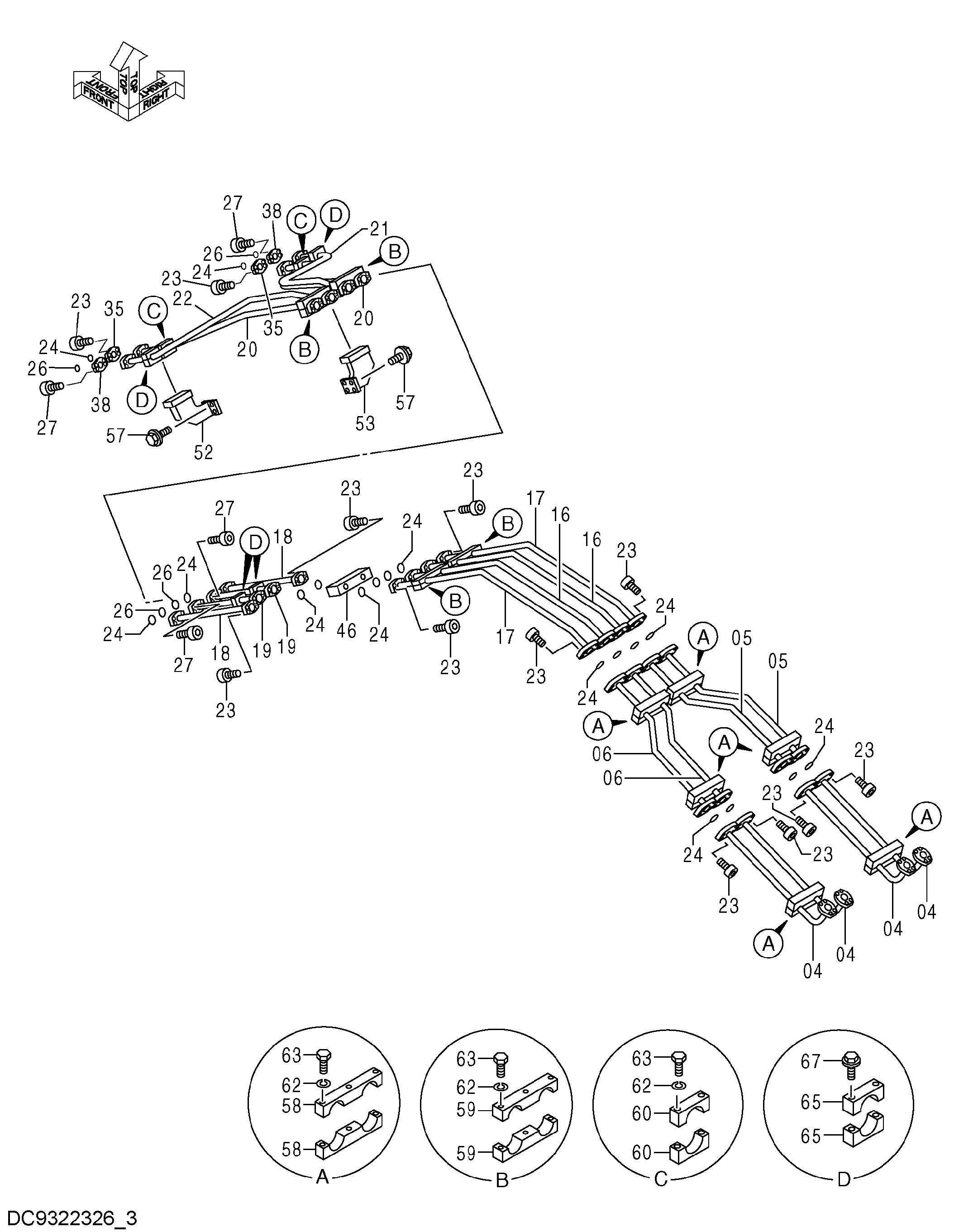

Заводская схема «Гидролинии рабочего оборудования (1-3)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8069807 | Трубка | 4 |
| 05 | 8069808 | Трубка | 2 |
| 06 | 8069809 | Трубка | 2 |
| 16 | 8125086 | Трубка | 2 |
| 17 | 8125087 | Трубка | 2 |
| 18 | 9748691 | Трубка | 2 |
| 19 | 9748692 | Трубка | 2 |
| 20 | YA40005904 | Трубка | 2 |
| 21 | YA40005905 | Трубка | 1 |
| 22 | YA40005906 | Трубка | 1 |
| 23 | M342065 | Болт с внутренним шестигранником | 72 |
| 24 | 4292385 | Уплотнительное кольцо | 18 |
| 26 | 4292384 | Уплотнительное кольцо | 4 |
| 27 | M341650 | Болт с внутренним шестигранником | 16 |
| 35 | 4169565 | Разъёмный фланец | 4 |
| 38 | 4075854 | Разъёмный фланец | 4 |
| 46 | 4226930 | Коллектор | 1 |
| 52 | 8069147 | Кронштейн | 1 |
| 53 | 8069148 | Кронштейн | 1 |
| 57 | J271245 | Болт с шайбой | 8 |
| 57A | J901245 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 58 | 4362366 | Хомут трубки | 12 |
| 59 | 4362447 | Хомут трубки | 8 |
| 60 | 4357265 | Хомут трубки | 4 |
| 62 | A590914 | Пружинная шайба | 34 |
| 63 | J901403 | Болт | 34 |
| 65 | 4342723 | Хомут трубки | 8 |
| 67 | J271200 | Болт с шайбой | 8 |
| 67A | J901200 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
