Обратные трубопроводы (2) — HITACHI EX2600-6BH

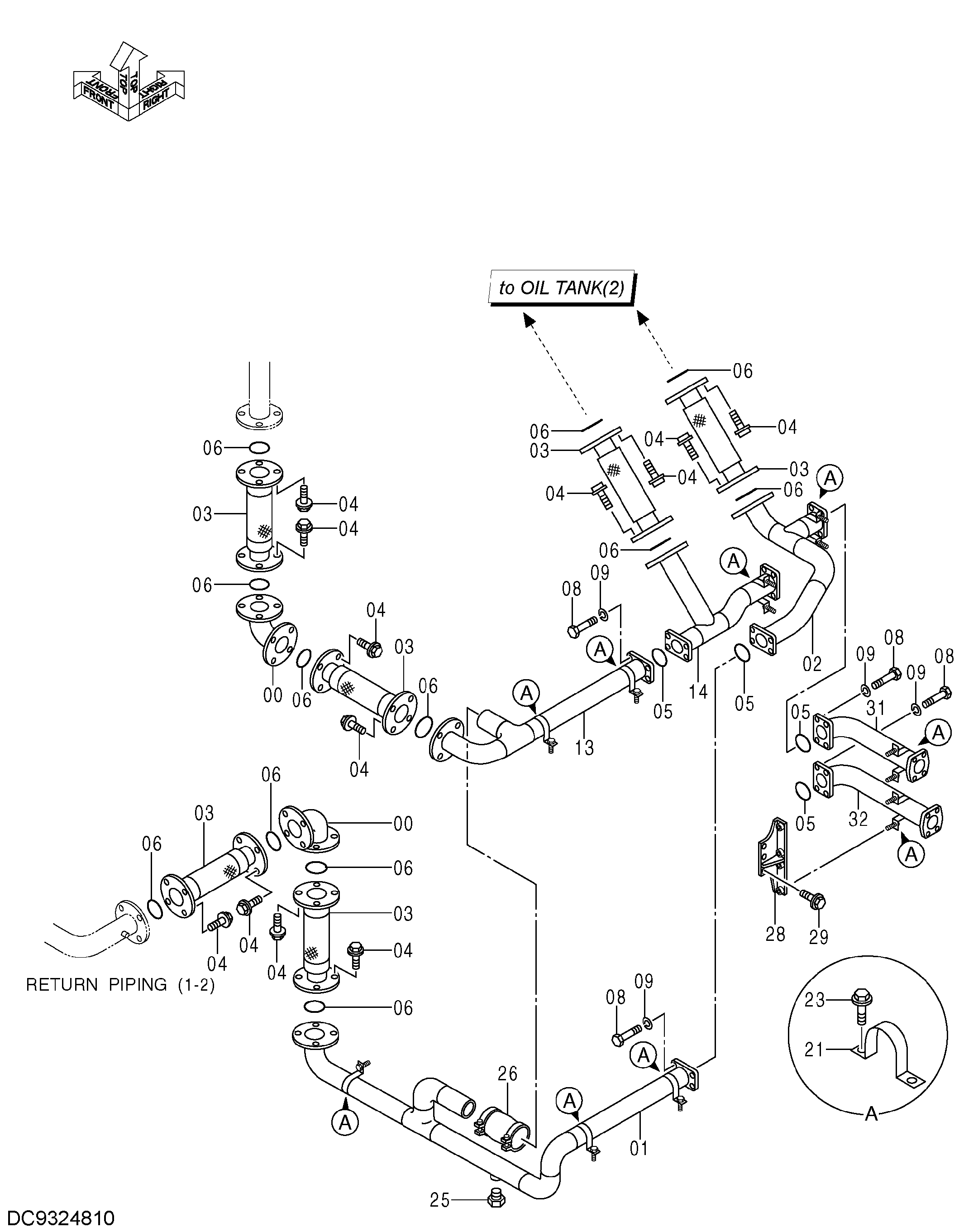

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743102 | Трубка | 2 |
| 01 | 7060839 | Трубка | 1 |
| 02 | 7060838 | Трубка | 1 |
| 03 | 4422021 | Шланг | 6 |
| 04 | J271245 | Болт с шайбой | 48 |
| 04A | J901245 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4153541 | Уплотнительное кольцо | 4 |
| 06 | 4153543 | Уплотнительное кольцо | 12 |
| 08 | J901245 | Болт | 16 |
| 09 | A590912 | Пружинная шайба | 16 |
| 13 | 8125627 | Трубка | 1 |
| 14 | 8125622 | Трубка | 1 |
| 21 | 4000909 | Хомут трубки | 9 |
| 23 | J271030 | Болт с шайбой | 18 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | A885006 | Пробка | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4071215 | Муфта трубка | 1 |
| 28 | YA40000479 | Кронштейн | 1 |
| 29 | J271235 | Болт с шайбой | 3 |
| 29A | J901235 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | YA40000480 | Трубка | 1 |
| 32 | YA40000481 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
