Трубопроводы системы смазки (1-4)(рукоять) — HITACHI EX2600-6BH

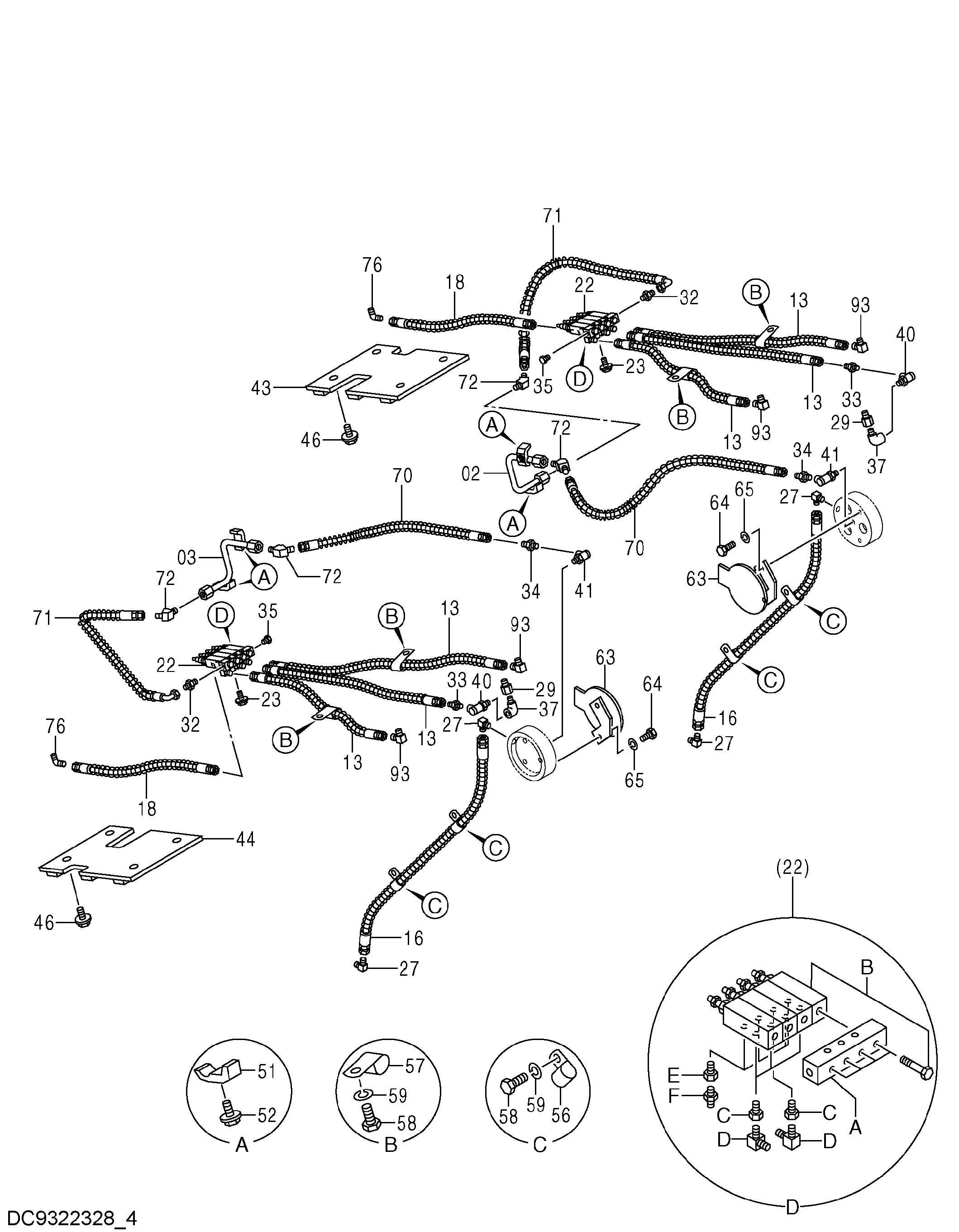

Заводская схема «Трубопроводы системы смазки (1-4)(рукоять)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9751636 | Трубка | 1 |
| 03 | 9751637 | Трубка | 1 |
| 13 | 4411443 | Шланг | 6 |
| 16 | 4309634 | Шланг | 2 |
| 18 | 4411446 | Шланг | 2 |
| 22 | 4411374 | Клапан | 2 |
| 22B | 4182051 | Клапан | 4 |
| 22C | 4253567 | Адаптер | 4 |
| 22D | 4154656 | Угловой штуцер | 2 |
| 22E | 4191349 | Адаптер | 4 |
| 22F | J75481 | Пресс-маслёнка | 4 |
| 23 | J260845 | Болт с шайбой | 6 |
| 23A | J900845 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 27 | 4154657 | Угловой штуцер | 4 |
| 29 | 4102385 | Адаптер | 2 |
| 32 | A852133 | Адаптер | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4154651 | Адаптер | 2 |
| 34 | 4215650 | Адаптер | 2 |
| 35 | A885003 | Пробка | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4209240 | Угловой штуцер | 2 |
| 40 | 4303480 | Соединение свивел | 2 |
| 41 | 4188721 | Соединение свивел | 2 |
| 43 | 8095169 | Крышка | 1 |
| 44 | 8095567 | Крышка | 1 |
| 46 | J271240 | Болт с шайбой | 8 |
| 46A | J901240 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 51 | 4190124 | Хомут трубки | 4 |
| 52 | J271040 | Болт с шайбой | 4 |
| 52A | J901040 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 56 | 4192035 | Зажим | 4 |
| 57 | 4190277 | Зажим | 4 |
| 58 | J901020 | Болт | 8 |
| 59 | A590910 | Пружинная шайба | 8 |
| 63 | 8074496 | Защитный кожух | 2 |
| 64 | J901635 | Болт | 4 |
| 65 | A590916 | Пружинная шайба | 4 |
| 70 | 4615648 | Шланг | 2 |
| 71 | 4455157 | Шланг | 2 |
| 72 | 4157919 | Угловой штуцер | 4 |
| 76 | 4154655 | Угловой штуцер | 2 |
| 93 | 4154656 | Угловой штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
