Компрессор группа — HITACHI EX2600-6BH

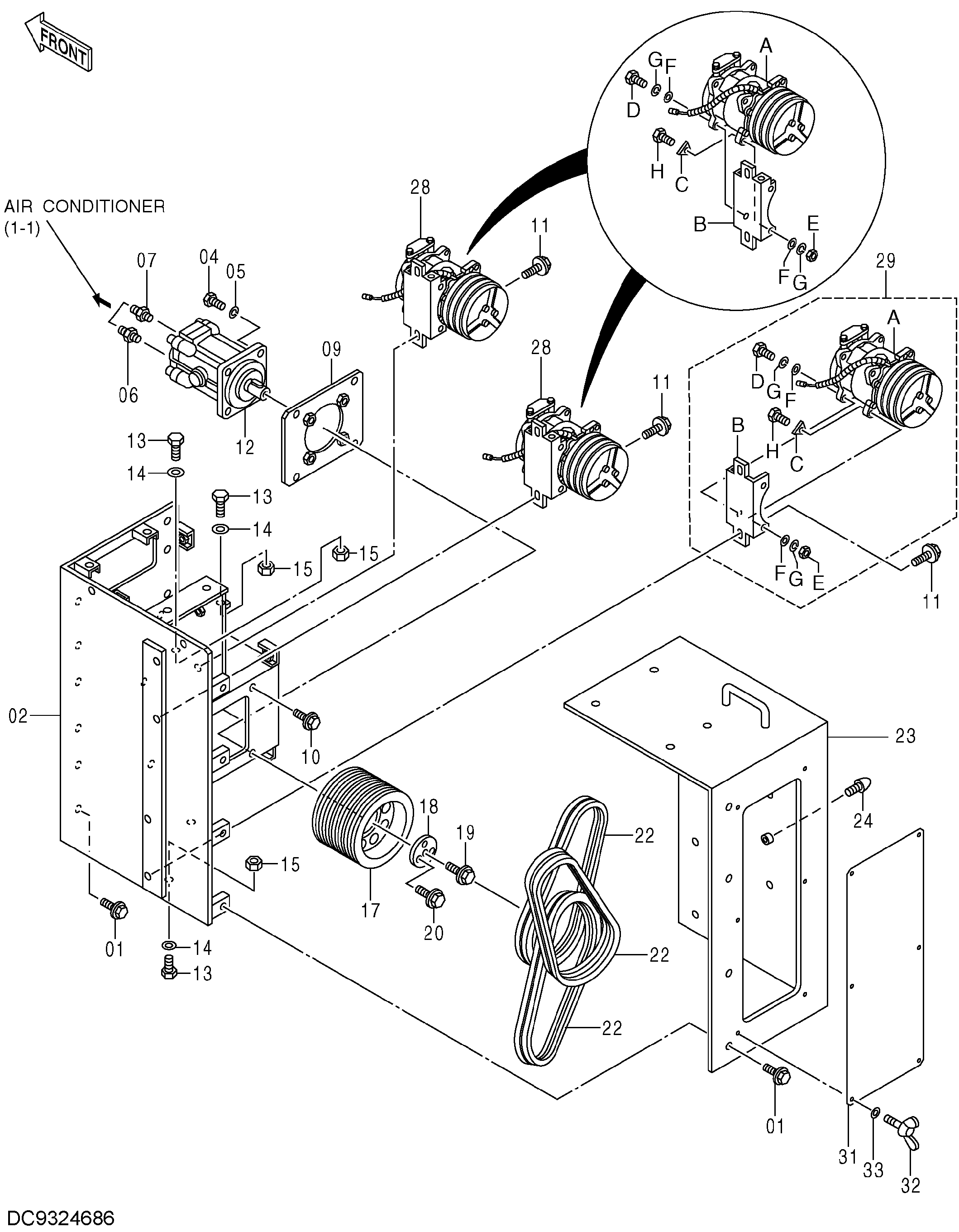

Заводская схема «Компрессор группа» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J271025	Болт с шайбой	28
01A	J901025	Болт	1
01B	J222010	Шайба	1
02	5007477	Кронштейн	1
04	J901235	Болт	4
05	A590912	Пружинная шайба	4
06	A852166	Адаптер	2
06A	4506424	Уплотнительное кольцо	1
07	A852134	Адаптер	1
07A	4509180	Уплотнительное кольцо	1
09	8082629	Кронштейн	1
10	J271225	Болт с шайбой	4
10A	J901225	Болт	1
10B	J222012	Шайба	1
11	J271030	Болт с шайбой	6
11A	J901030	Болт	1
11B	J222010	Шайба	1
12	4396127	Гидромотор	1
13	4314089	Болт	3
14	A590108	Плоская шайба	3
15	M500807	Гайка	3
17	3069669	Шкив V	1
18	4353239	Фиксатор	1
19	J260820	Болт с шайбой	1
19A	J900820	Болт	1
19B	A590108	Плоская шайба	1
20	J260616	Болт с шайбой	3
20A	J900616	Болт	1
20B	A590106	Плоская шайба	1
22	4364759	Ремень V	3
23	7051953	Крышка	1
24	4371411	Ограничитель резиновый	1
28	4380404	Компрессор	2
28A	4388086	Компрессор	1
28B	4293132	Кронштейн	1
28C	4294189	Шайба	4
28D	J531035	Болт	4
28E	J640310	Гайка	4
28F	A590110	Плоская шайба	4
28G	A590910	Пружинная шайба	4
28H	J901035	Болт	2
29	4380403	Компрессор	1
29A	4388086	Компрессор	1
29B	4293133	Кронштейн	1
29C	4294189	Шайба	2
29D	J531035	Болт	4
29E	J640310	Гайка	4
29F	A590110	Плоская шайба	4
29G	A590910	Пружинная шайба	4
29H	J901035	Болт	2
31	4664239	Крышка	1
32	M361025	Болт винг	6
33	J222010	Шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
