Трубопроводы системы смазки (1-3)(рукоять) — HITACHI EX2600-6BH

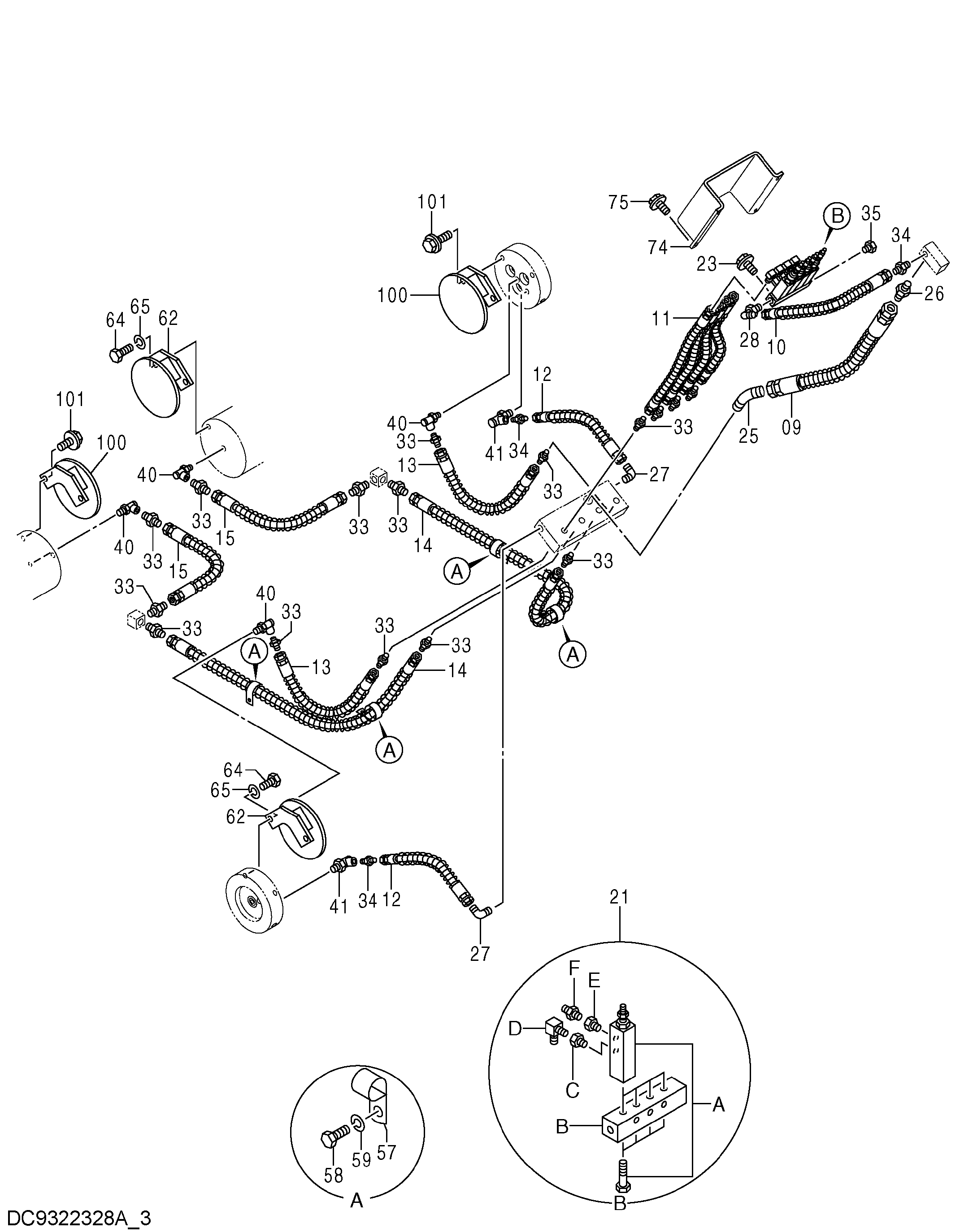

Заводская схема «Трубопроводы системы смазки (1-3)(рукоять)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4411439 | Шланг | 1 |
| 10 | 4411440 | Шланг | 1 |
| 11 | 4411441 | Шланг | 4 |
| 12 | 4411442 | Шланг | 2 |
| 13 | 4411443 | Шланг | 2 |
| 14 | 4411444 | Шланг | 2 |
| 15 | 4411445 | Шланг | 2 |
| 21 | 4411373 | Клапан | 1 |
| 21A | 4182051 | Клапан | 4 |
| 21C | 4253567 | Адаптер | 4 |
| 21D | 4154656 | Угловой штуцер | 4 |
| 21E | 4191349 | Адаптер | 4 |
| 21F | J75481 | Пресс-маслёнка | 4 |
| 23 | J260845 | Болт с шайбой | 3 |
| 23A | J900845 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4190248 | Угловой штуцер | 1 |
| 26 | 4221278 | Адаптер | 1 |
| 27 | 4154657 | Угловой штуцер | 2 |
| 28 | A852333 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4154651 | Адаптер | 16 |
| 34 | 4215650 | Адаптер | 3 |
| 35 | A885003 | Пробка | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4303480 | Соединение свивел | 4 |
| 41 | 4188721 | Соединение свивел | 2 |
| 57 | 4190277 | Зажим | 4 |
| 58 | J901020 | Болт | 4 |
| 59 | A590910 | Пружинная шайба | 4 |
| 62 | 8074495 | Защитный кожух | 2 |
| 64 | J901635 | Болт | 4 |
| 65 | A590916 | Пружинная шайба | 4 |
| 74 | 4411734 | Крышка | 1 |
| 75 | J271020 | Болт с шайбой | 4 |
| 75A | J901020 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 100 | 8085125 | Защитный кожух | 2 |
| 101 | J271235 | Болт с шайбой | 8 |
| 101A | J901235 | Болт | 1 |
| 101B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
