Вентилятор привод трубопроводы — HITACHI EX2600-6BH

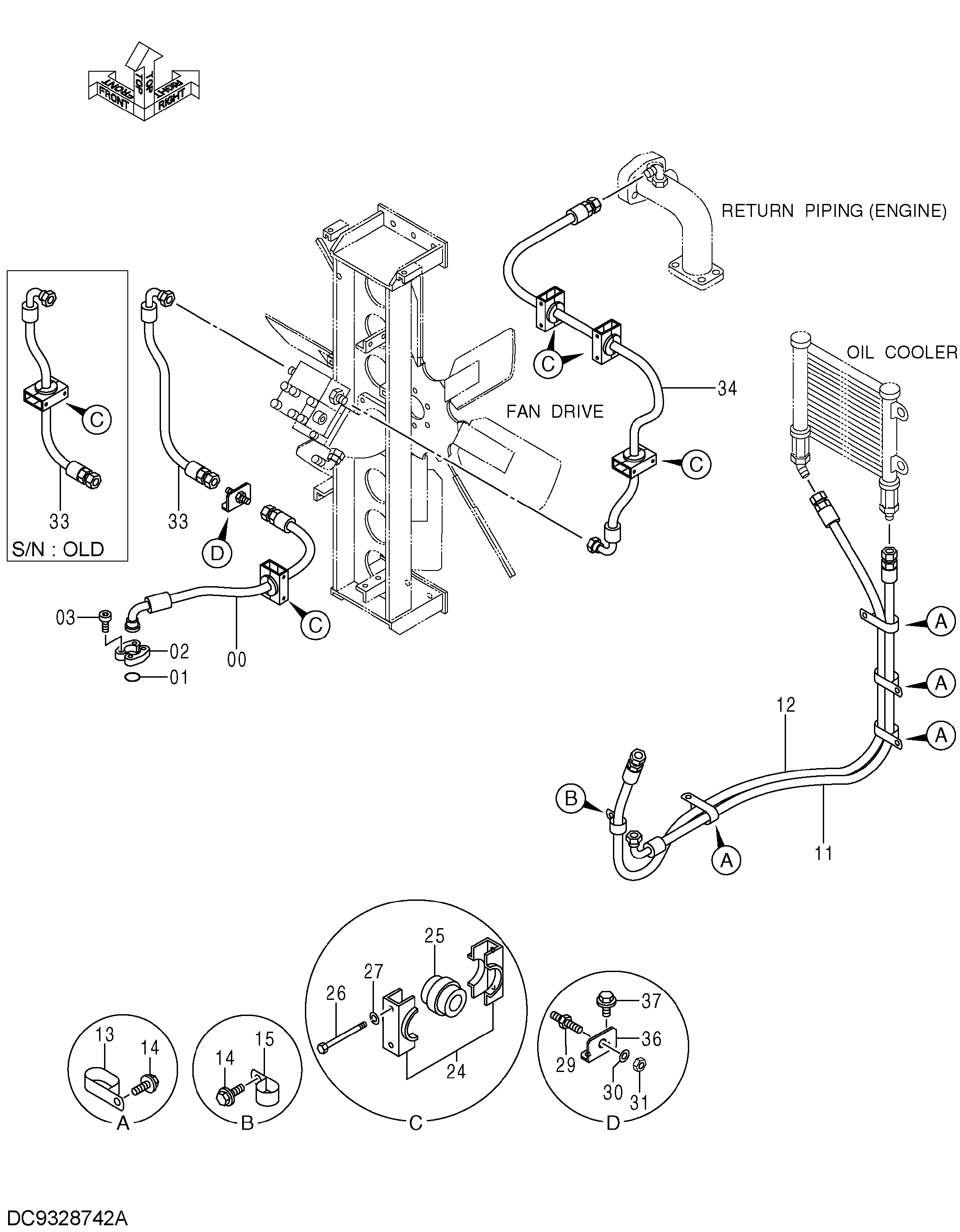

Заводская схема «Вентилятор привод трубопроводы» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4402750 | Шланг | 1 |
| 01 | 971489 | Уплотнительное кольцо | 1 |
| 02 | 4506459 | Разъёмный фланец | 2 |
| 03 | M341036 | Болт с внутренним шестигранником | 4 |
| 11 | 4485427 | Шланг | 1 |
| 12 | 4639388 | Шланг | 1 |
| 12 | 4485414 | Шланг | 1 |
| 13 | 4190266 | Зажим | 4 |
| 14 | J271025 | Болт с шайбой | 5 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4190274 | Зажим | 1 |
| 24 | 4189932 | Хомут | 4 |
| 25 | 4407307 | Втулка | 4 |
| 26 | J901000 | Болт | 8 |
| 27 | A590910 | Пружинная шайба | 8 |
| 29 | 4617059 | Адаптер | 1 |
| 30 | A590127 | Плоская шайба | 1 |
| 31 | 4617058 | Гайка | 1 |
| 33 | 4402718 | Шланг | 1 |
| 34 | 4328599 | Шланг | 1 |
| 36 | YA00000895 | Панель | 1 |
| 37 | J271030 | Болт с шайбой | 2 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
