Рукоять детали — HITACHI EX2600-6BH

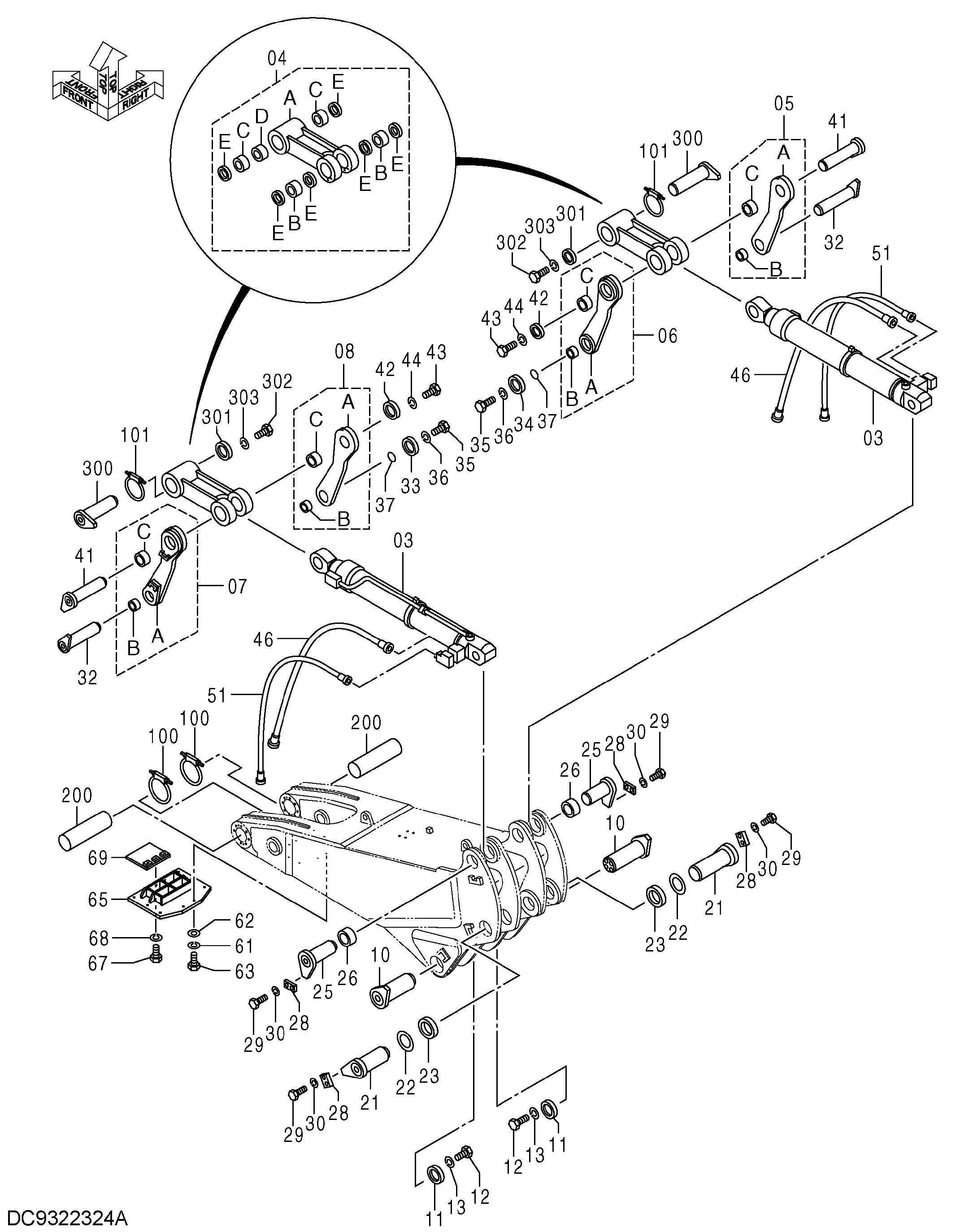

Заводская схема «Рукоять детали» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4402137 замена: 4418068 | Гидроцилиндр ковша | 2 |
| 03 | 4418068 | Гидроцилиндр ковша | 2 |
| 04 | 9161459 | Тяга A | 2 |
| 04A | YA40008108 | Тяга A | 1 |
| 04B | 4385642 | Втулка | 2 |
| 04C | 4259254 | Втулка | 2 |
| 04D | 4386084 | Проставка | 1 |
| 04E | 4083968 | Пылезащитное уплотнение | 6 |
| 05 | 9161503 | Тяга B | 1 |
| 05A | 7033167 | Тяга | 1 |
| 05B | 4098098 | Втулка | 1 |
| 05C | 4244836 | Втулка | 1 |
| 06 | 9161504 | Тяга B | 1 |
| 06A | YA40007886 | Тяга B | 1 |
| 06B | 4098098 | Втулка | 1 |
| 06C | 4244836 | Втулка | 1 |
| 07 | 9161505 | Тяга B | 1 |
| 07A | 7033169 | Тяга | 1 |
| 07B | 4098098 | Втулка | 1 |
| 07C | 4244836 | Втулка | 1 |
| 08 | 9161506 | Тяга B | 1 |
| 08A | YA40007887 | Тяга B | 1 |
| 08B | 4098098 | Втулка | 1 |
| 08C | 4244836 | Втулка | 1 |
| 10 | 8068961 | Палец | 2 |
| 11 | 4393391 | Ограничитель | 2 |
| 12 | J912060 | Болт | 8 |
| 13 | A590920 | Пружинная шайба | 8 |
| 21 | 8068969 | Палец | 2 |
| 22 | 4385746 | Пластина | 2 |
| 23 | 4385747 | Пластина | 2 |
| 25 | 8068972 | Палец | 2 |
| 26 | 4385745 | Проставка | 2 |
| 28 | 4192930 | Пластина | 4 |
| 29 | J912450 | Болт | 8 |
| 30 | A590924 | Пружинная шайба | 8 |
| 32 | 8074754 | Палец | 2 |
| 33 | 4411376 | Ограничитель | 1 |
| 34 | 4411377 | Ограничитель | 1 |
| 35 | J901645 | Болт | 6 |
| 36 | A590916 | Пружинная шайба | 6 |
| 37 | 984338 | Уплотнительное кольцо | 2 |
| 41 | 8068990 | Палец | 2 |
| 42 | 4411378 | Ограничитель | 2 |
| 43 | J901645 | Болт | 6 |
| 44 | A590916 | Пружинная шайба | 6 |
| 46 | 4386556 | Шланг | 2 |
| 51 | 4386555 | Шланг | 2 |
| 61 | A590920 | Пружинная шайба | 8 |
| 62 | A590120 | Плоская шайба | 8 |
| 63 | J922060 | Болт | 8 |
| 65 | 7048182 | Крышка | 1 |
| 67 | J901655 | Болт | 3 |
| 68 | A590916 | Пружинная шайба | 3 |
| 69 | 9764175 | Резиновая прокладка | 1 |
| 100 | 4485894 | Уплотнительное кольцо | 4 |
| 101 | 4487586 | Уплотнительное кольцо | 4 |
| 200 | 3093813 | Палец | 2 |
| 300 | 8091737 | Палец | 2 |
| 301 | 4393385 | Ограничитель | 2 |
| 302 | J901645 | Болт | 6 |
| 303 | A590916 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
