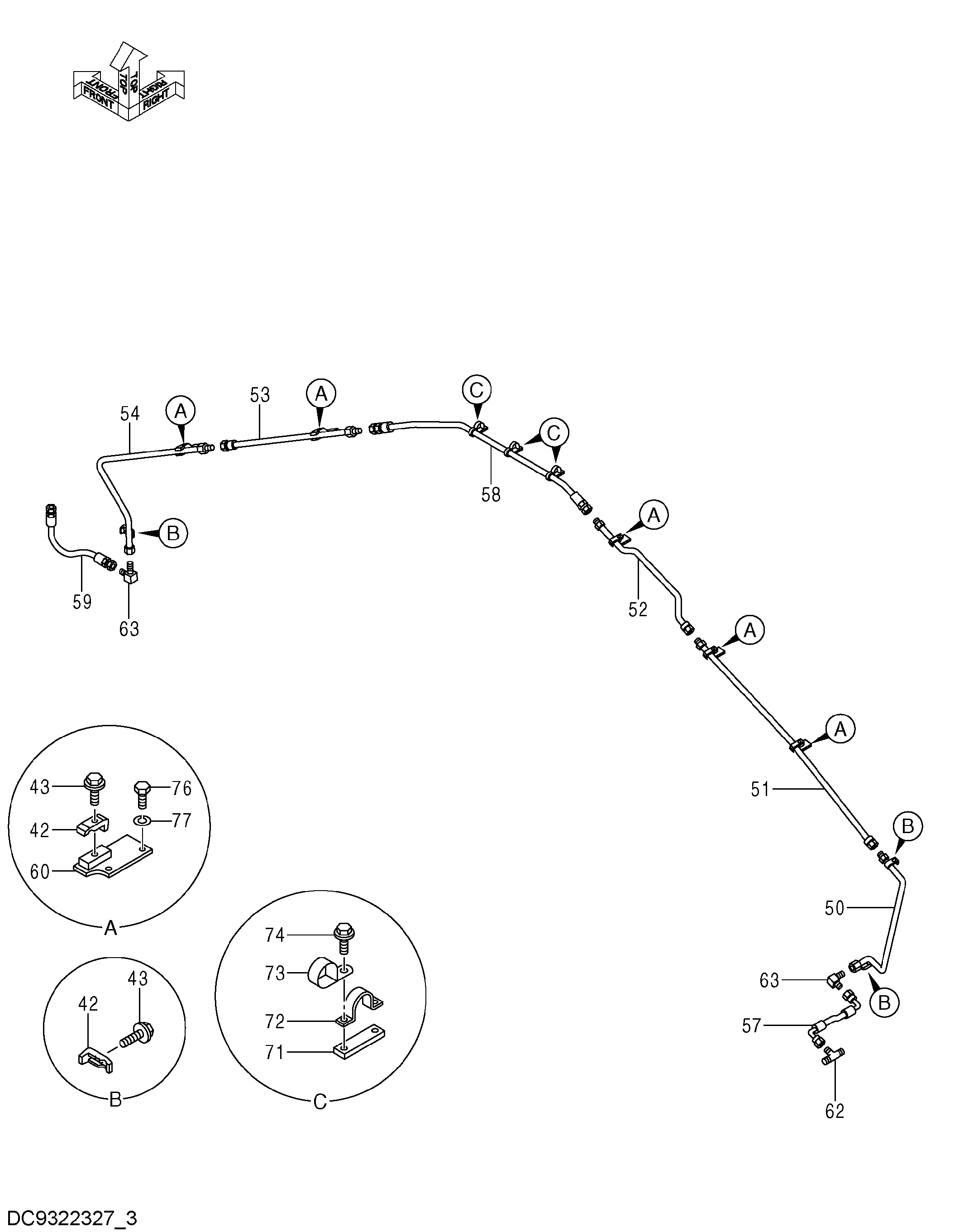

Трубопроводы системы смазки (1-3)(стрела) — HITACHI EX2600-6BH
Заводская схема «Трубопроводы системы смазки (1-3)(стрела)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 42 | 4190126 | Хомут трубки | 8 |
| 43 | J271255 | Болт с шайбой | 8 |
| 43A | J901255 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 50 | 9751629 | Трубка | 1 |
| 51 | 9751630 | Трубка | 1 |
| 52 | 9751631 | Трубка | 1 |
| 53 | 9751632 | Трубка | 1 |
| 54 | 9773540 | Трубка | 1 |
| 57 | 4411574 | Шланг | 1 |
| 58 | 4461141 | Шланг | 1 |
| 59 | 4389996 | Шланг | 1 |
| 62 | 4411569 | Тройник | 1 |
| 63 | 4156433 | Угловой штуцер | 2 |
| 66 | 9749484 | Кронштейн | 5 |
| 71 | 4411767 | Седло винта | 3 |
| 72 | 4053865 | Хомут трубки | 3 |
| 73 | 4190264 | Зажим | 3 |
| 74 | J271025 | Болт с шайбой | 6 |
| 74A | J901025 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 76 | J901404 | Болт | 10 |
| 77 | A590914 | Пружинная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
