Пилотные гидролинии (4)(рама) — HITACHI EX2500-6

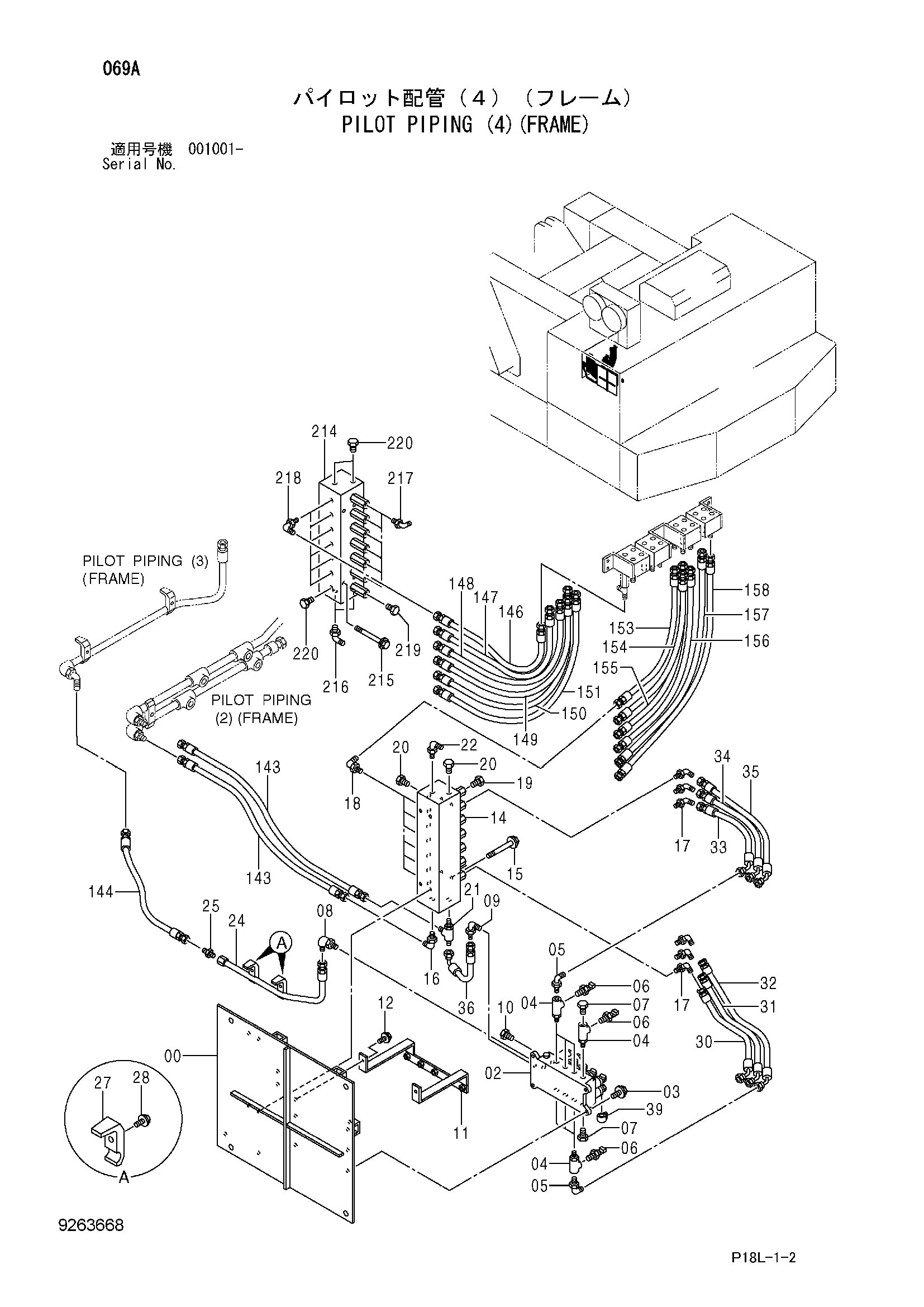

Заводская схема «Пилотные гидролинии (4)(рама)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102299 | Панель | 1 |
| 02 | 9242460 | Электромагнитный клапан | 1 |
| 03 | J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4454002 | Тройник | 7 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 6 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4436535 | Датчик давления | 7 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852343 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A885004 | Пробка | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 8103357 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4624080 | Клапан | 1 |
| 15 | M341000 | Болт с внутренним шестигранником | 4 |
| 16 | A852344 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 6 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852343 | Угловой штуцер | 6 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A885003 | Пробка | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A885004 | Пробка | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4245108 | Тройник | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4303816 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 9765026 | Трубка | 1 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4138227 | Хомут трубки | 2 |
| 28 | J271040 | Болт с шайбой | 2 |
| 28A | J901040 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4642717 | Шланг | 1 |
| 31 | 4642718 | Шланг | 1 |
| 32 | 4436264 | Шланг | 1 |
| 33 | 4645529 | Шланг | 1 |
| 34 | 4642719 | Шланг | 1 |
| 35 | 4642720 | Шланг | 1 |
| 36 | 4608947 | Шланг | 1 |
| 39 | 4677463 | Пробка | 1 |
| 143 | 4374024 | Шланг | 2 |
| 144 | 4445276 | Шланг | 1 |
| 146 | 4454901 | Шланг | 1 |
| 147 | 4653605 | Шланг | 1 |
| 148 | 4653603 | Шланг | 1 |
| 149 | 4653607 | Шланг | 1 |
| 150 | 4653604 | Шланг | 1 |
| 151 | 4653608 | Шланг | 1 |
| 153 | 4653609 | Шланг | 1 |
| 154 | 4653610 | Шланг | 1 |
| 155 | 4653611 | Шланг | 1 |
| 156 | 4653612 | Шланг | 1 |
| 157 | 4653613 | Шланг | 1 |
| 158 | 4653614 | Шланг | 1 |
| 214 | 4624080 | Клапан | 1 |
| 215 | M341000 | Болт с внутренним шестигранником | 4 |
| 216 | A852344 | Угловой штуцер | 2 |
| 216A | 4506418 | Уплотнительное кольцо | 1 |
| 217 | A852333 | Угловой штуцер | 6 |
| 217A | 4509180 | Уплотнительное кольцо | 1 |
| 218 | A852343 | Угловой штуцер | 6 |
| 218A | 4506418 | Уплотнительное кольцо | 1 |
| 219 | A885003 | Пробка | 1 |
| 219A | 4509180 | Уплотнительное кольцо | 1 |
| 220 | A885004 | Пробка | 3 |
| 220A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
