Погрузчик ковш 15.0m3(2/3)(JIS 94) — HITACHI EX2500-6

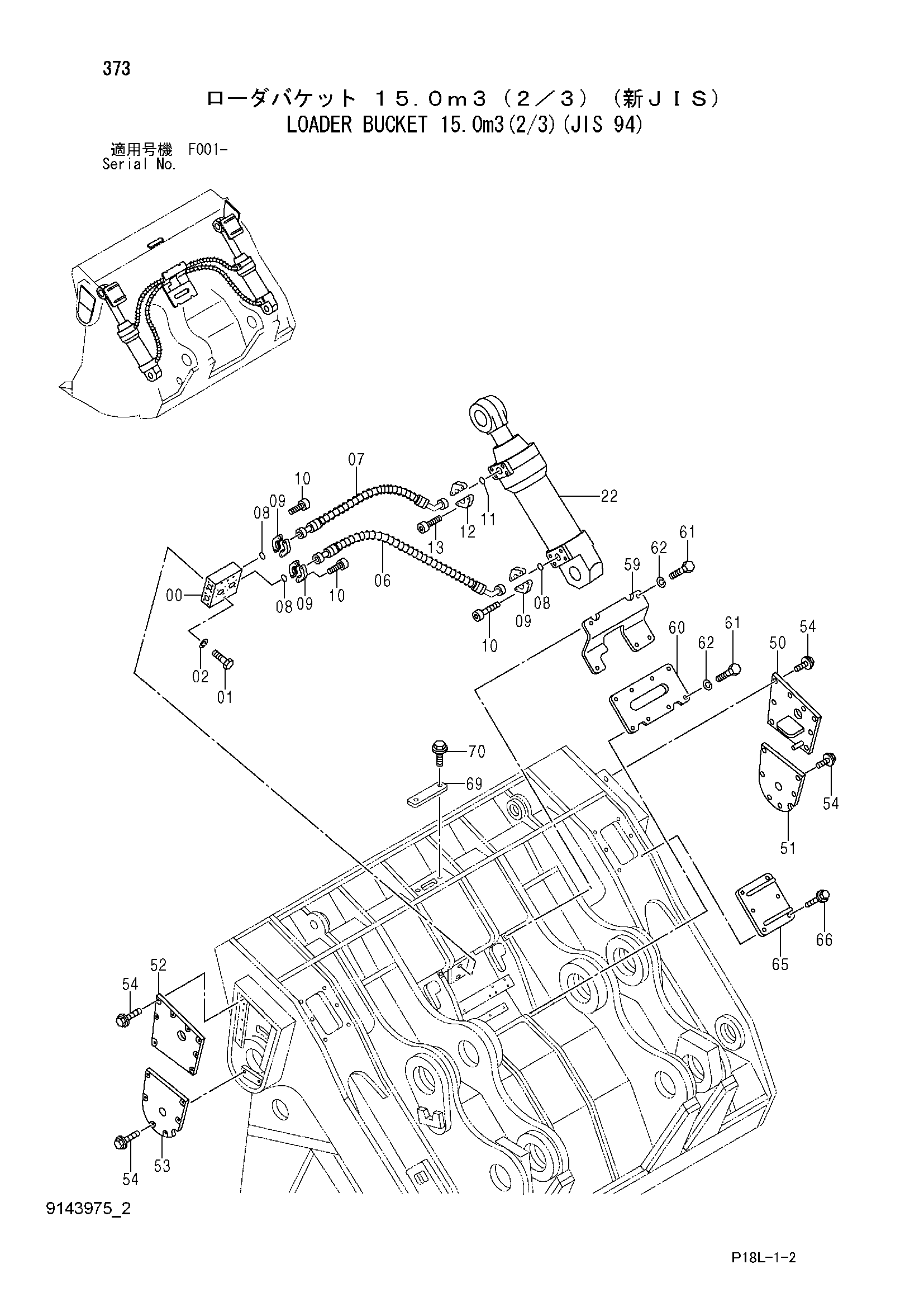

Заводская схема «Погрузчик ковш 15.0m3(2/3)(JIS 94)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216814 | Клапан словретур | 1 |
| 01 | J901680 | Болт | 2 |
| 02 | A590916 | Пружинная шайба | 2 |
| 06 | 4355829 | Шланг | 2 |
| 07 | 4355828 | Шланг | 2 |
| 08 | 966993 | Уплотнительное кольцо | 6 |
| 09 | 4085560 | Разъёмный фланец | 12 |
| 10 | M341240 | Болт с внутренним шестигранником | 24 |
| 11 | 4508805 | Уплотнительное кольцо | 2 |
| 12 | 4089703 | Разъёмный фланец | 4 |
| 13 | M341445 | Болт с внутренним шестигранником | 8 |
| 22 | 4402133 | Гидроцилиндр. разгрузка | 2 |
| 50 | 8061728 | Крышка | 1 |
| 51 | 4346833 | Крышка | 1 |
| 52 | 8061731 | Крышка | 1 |
| 53 | 4355181 | Крышка | 1 |
| 54 | J271230 | Болт с шайбой | 28 |
| 54A | J901230 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 59 | 3071632 | Крышка | 1 |
| 60 | 4355182 | Крышка | 1 |
| 61 | J901635 | Болт | 13 |
| 62 | A590916 | Пружинная шайба | 13 |
| 65 | 8063509 | Крышка | 2 |
| 66 | J271230 | Болт с шайбой | 12 |
| 66A | J901230 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 69 | 4355198 | Крышка | 1 |
| 70 | J271230 | Болт с шайбой | 2 |
| 70A | J901230 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
