Трубопроводы системы смазки (1)(погрузчик) — HITACHI EX2500-6

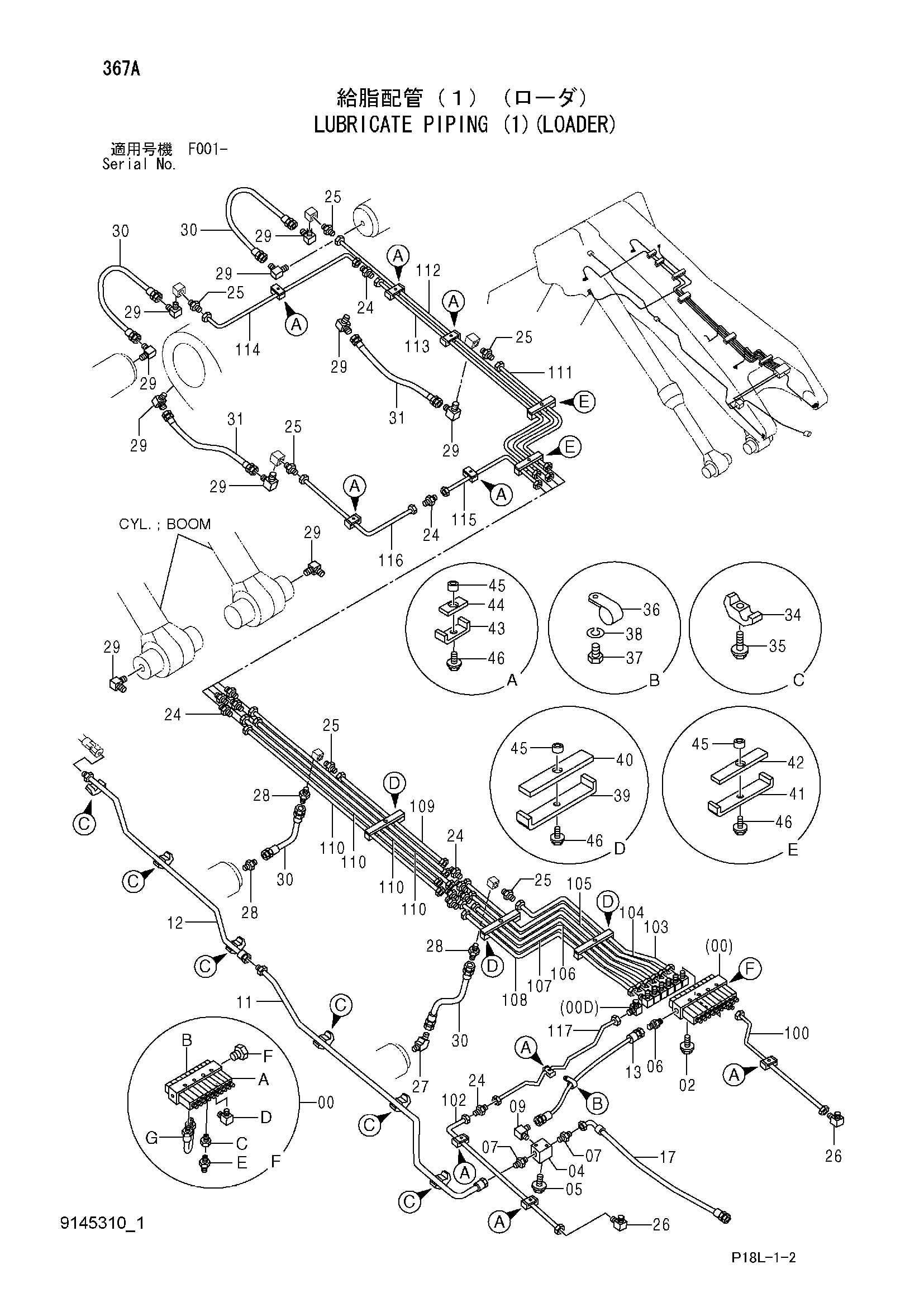

Заводская схема «Трубопроводы системы смазки (1)(погрузчик)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4378518 | Клапан | 1 |
| 00A | 4182051 | Клапан | 10 |
| 00B | 4273774 | Коллектор | 1 |
| 00C | 4191349 | Адаптер | 8 |
| 00D | 4331048 | Угловой штуцер | 8 |
| 00E | J75481 | Пресс-маслёнка | 8 |
| 00F | 4092534 | Пробка | 1 |
| 00G | 4372000 | Трубка | 2 |
| 02 | J260845 | Болт с шайбой | 4 |
| 02A | J900845 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 4353262 | Блок | 1 |
| 05 | J271280 | Болт с шайбой | 2 |
| 05A | J901280 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4200466 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4221278 | Адаптер | 2 |
| 09 | 4154657 | Угловой штуцер | 1 |
| 11 | 8064115 | Трубка | 1 |
| 12 | 8064116 | Трубка | 1 |
| 13 | 4305640 | Шланг | 1 |
| 17 | 4358925 | Шланг | 1 |
| 24 | 4099282 | Адаптер | 12 |
| 25 | 4119986 | Адаптер | 6 |
| 26 | 4097666 | Угловой штуцер | 2 |
| 27 | 4154655 | Угловой штуцер | 1 |
| 28 | 4154651 | Адаптер | 3 |
| 29 | 4154656 | Угловой штуцер | 10 |
| 30 | 4226311 | Шланг | 4 |
| 31 | 4269797 | Шланг | 2 |
| 34 | 4053595 | Хомут трубки | 6 |
| 35 | J271255 | Болт с шайбой | 6 |
| 35A | J901255 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4190273 | Зажим | 1 |
| 37 | J901020 | Болт | 1 |
| 38 | A590910 | Пружинная шайба | 1 |
| 39 | 4358669 | Хомут | 3 |
| 40 | 4358673 | Резиновая прокладка | 3 |
| 41 | 4273720 | Хомут | 2 |
| 42 | 4273721 | Резиновая прокладка | 2 |
| 43 | 4269656 | Хомут | 9 |
| 44 | 4269657 | Резиновая прокладка | 9 |
| 45 | 4269658 | Проставка | 14 |
| 46 | J271030 | Болт с шайбой | 14 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 100 | 3074012 | Трубка | 1 |
| 102 | 3074014 | Трубка | 1 |
| 103 | 3074015 | Трубка | 1 |
| 104 | 3074016 | Трубка | 1 |
| 105 | 3074017 | Трубка | 1 |
| 106 | 3074018 | Трубка | 1 |
| 107 | 3074019 | Трубка | 1 |
| 108 | 3074020 | Трубка | 1 |
| 109 | 3074021 | Трубка | 1 |
| 110 | 3074022 | Трубка | 4 |
| 111 | 3074023 | Трубка | 1 |
| 112 | 3074024 | Трубка | 1 |
| 113 | 3074025 | Трубка | 1 |
| 114 | 3074026 | Трубка | 1 |
| 115 | 3074027 | Трубка | 1 |
| 116 | 3074028 | Трубка | 1 |
| 117 | 3077816 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
