Пилотные гидролинии (2)(вентилятор насос) — HITACHI EX2500-6

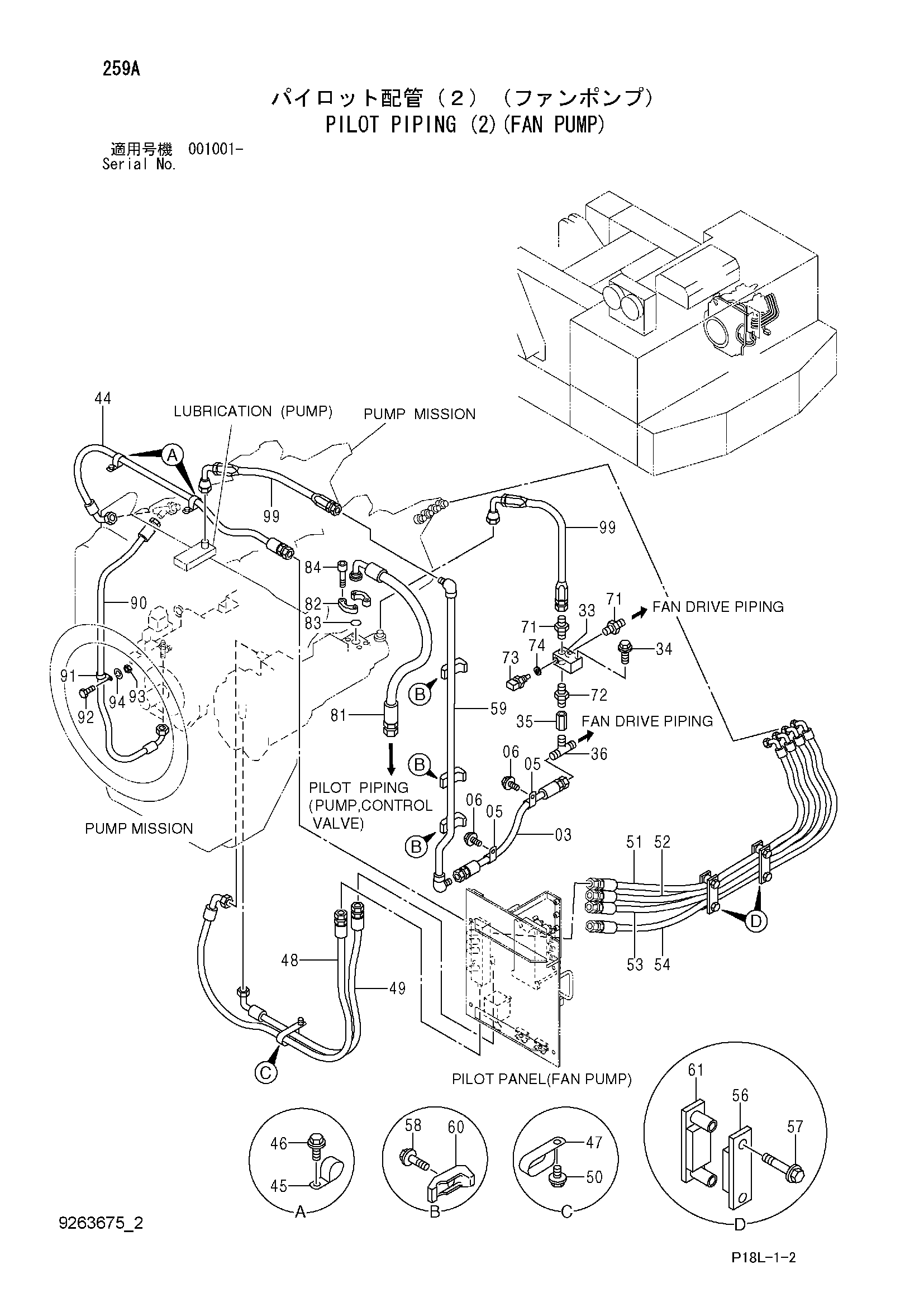

Заводская схема «Пилотные гидролинии (2)(вентилятор насос)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4477015 | Шланг | 1 |
| 05 | 4190277 | Зажим | 2 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 33 | 3109072 | Блок | 1 |
| 34 | J271065 | Болт с шайбой | 2 |
| 34A | J901065 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4137827 | Обратный клапан | 1 |
| 36 | 4343139 | Тройник | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4349507 | Шланг | 1 |
| 45 | 4190275 | Зажим | 2 |
| 46 | J271025 | Болт с шайбой | 2 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4190292 | Зажим | 1 |
| 48 | 4349508 | Шланг | 1 |
| 49 | 4349509 | Шланг | 1 |
| 50 | J271016 | Болт с шайбой | 1 |
| 50A | J901016 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4349510 | Шланг | 1 |
| 52 | 4349511 | Шланг | 1 |
| 53 | 4349512 | Шланг | 1 |
| 54 | 4349513 | Шланг | 1 |
| 56 | 9744323 | Хомут | 2 |
| 57 | J271060 | Болт с шайбой | 4 |
| 57A | J901060 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J271040 | Болт с шайбой | 3 |
| 58A | J901040 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | 9746430 | Трубка | 1 |
| 60 | 4138227 | Хомут трубки | 3 |
| 61 | 9761792 | Хомут | 2 |
| 71 | 4221287 | Адаптер | 2 |
| 72 | 94-1703 | Адаптер | 1 |
| 73 | 4250260 | Датчик | 1 |
| 74 | 4250261 | Прокладка | 1 |
| 81 | 4443717 | Шланг | 1 |
| 82 | 962453 | Разъёмный фланец | 2 |
| 83 | 966993 | Уплотнительное кольцо | 1 |
| 84 | M341030 | Болт с внутренним шестигранником | 4 |
| 90 | 4313250 | Шланг | 1 |
| 91 | 4190275 | Зажим | 1 |
| 92 | J901020 | Болт | 1 |
| 93 | J950010 | Гайка | 1 |
| 94 | A590110 | Плоская шайба | 1 |
| 99 | 4485428 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
