Задний монитор (3-4) — HITACHI EX2500-6

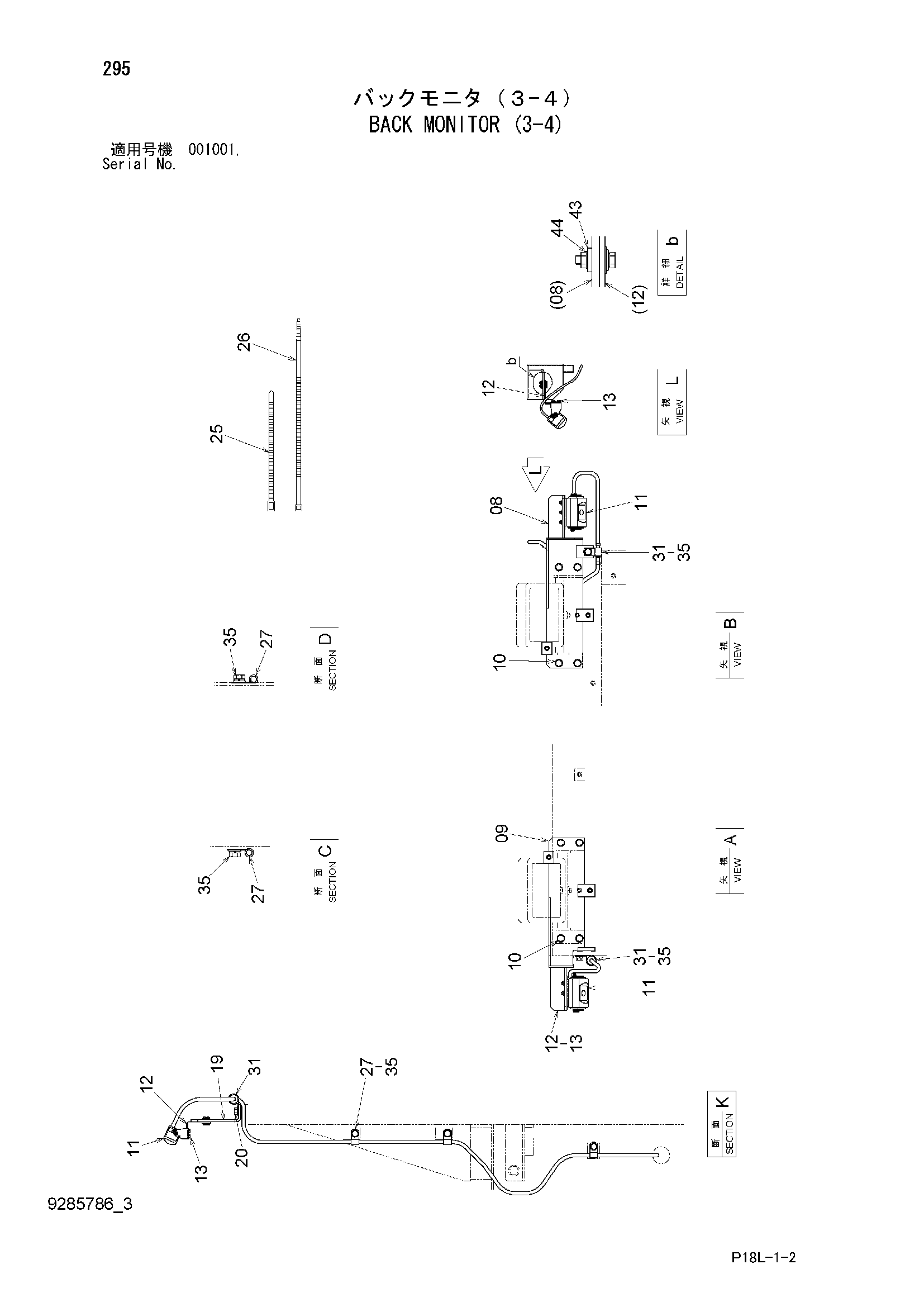

Заводская схема «Задний монитор (3-4)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 8077961 | Кронштейн | 1 |
| 09 | 8077959 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4660608 | Камера | 3 |
| 12 | 4659177 | Кронштейн | 3 |
| 13 | J460512 | Винт с шайбой | 9 |
| 19 | 3091772 | Кронштейн | 1 |
| 20 | J271230 | Болт с шайбой | 2 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 25 | 4055312 | Ленточный зажим | 20 |
| 26 | 4121859 | Ленточный зажим | 20 |
| 27 | 4190261 | Зажим | 20 |
| 31 | 4190273 | Зажим | 3 |
| 35 | J271025 | Болт с шайбой | 22 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 43 | J222006 | Шайба | 12 |
| 44 | A590105 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
