Гидробак (3) — HITACHI EX2500-6

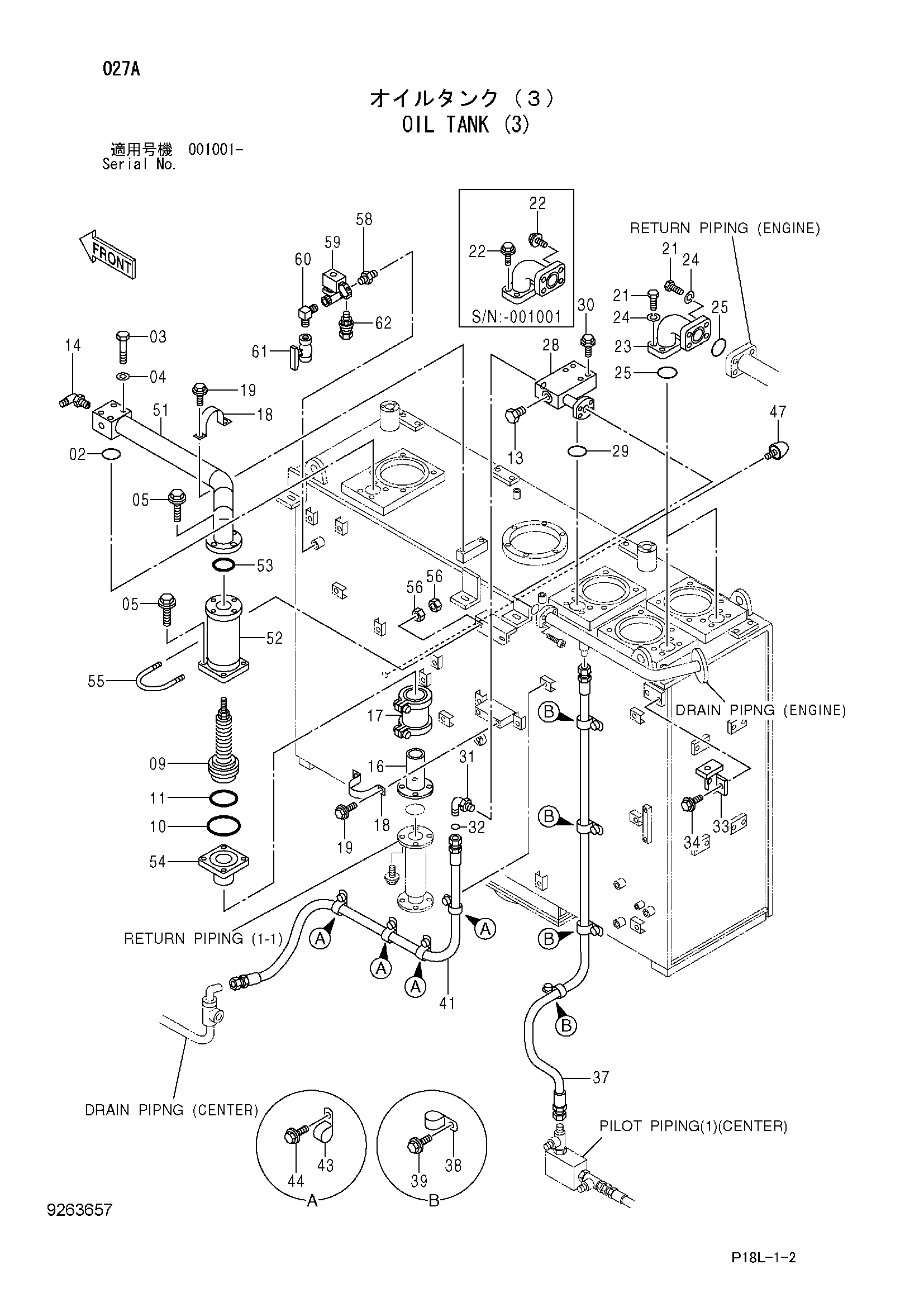

Заводская схема «Гидробак (3)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4153541 | Уплотнительное кольцо | 1 |
| 03 | J901202 | Болт | 4 |
| 04 | A590112 | Плоская шайба | 4 |
| 05 | J271240 | Болт с шайбой | 8 |
| 05A | J901240 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 09 | 4354148 | Клапан | 1 |
| 10 | 4153549 | Уплотнительное кольцо | 1 |
| 11 | 4153555 | Уплотнительное кольцо | 1 |
| 13 | A885008 | Пробка | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9743098 | Трубка | 1 |
| 17 | 4071215 | Муфта | 1 |
| 18 | 4000909 | Хомут трубки | 2 |
| 19 | J271020 | Болт с шайбой | 4 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | J901240 | Болт | 16 |
| 22 | J271240 | Болт с шайбой | 16 |
| 22A | J901240 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 9743130 | Трубка | 2 |
| 24 | A590912 | Пружинная шайба | 16 |
| 25 | 4153541 | Уплотнительное кольцо | 4 |
| 28 | 8066494 | Блок | 1 |
| 29 | 4153541 | Уплотнительное кольцо | 1 |
| 30 | J271280 | Болт с шайбой | 4 |
| 30A | J901280 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | A853388 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 1 |
| 33 | 8066517 | Кронштейн | 1 |
| 34 | J271235 | Болт с шайбой | 2 |
| 34A | J901235 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 37 | 4348481 | Шланг | 1 |
| 38 | 4190263 | Зажим | 4 |
| 39 | J271020 | Болт с шайбой | 4 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4447224 | Шланг | 1 |
| 43 | 4190264 | Зажим | 4 |
| 44 | J271020 | Болт с шайбой | 4 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 47 | 4371411 | Ограничитель резиновый | 1 |
| 51 | 8076588 | Трубка | 1 |
| 52 | 7036715 | Корпус | 1 |
| 53 | 4153543 | Уплотнительное кольцо | 1 |
| 54 | 9752872 | Трубка | 1 |
| 55 | 4421178 | U-образный болт | 1 |
| 56 | J950010 | Гайка | 4 |
| 58 | 4208243 | Адаптер | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4411269 | Клапан | 1 |
| 60 | 4320827 | Угловой штуцер | 1 |
| 61 | 4203434 | Шаровой клапан | 1 |
| 62 | 4416569 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
