Центральный коллектор группа — HITACHI EX2500-6

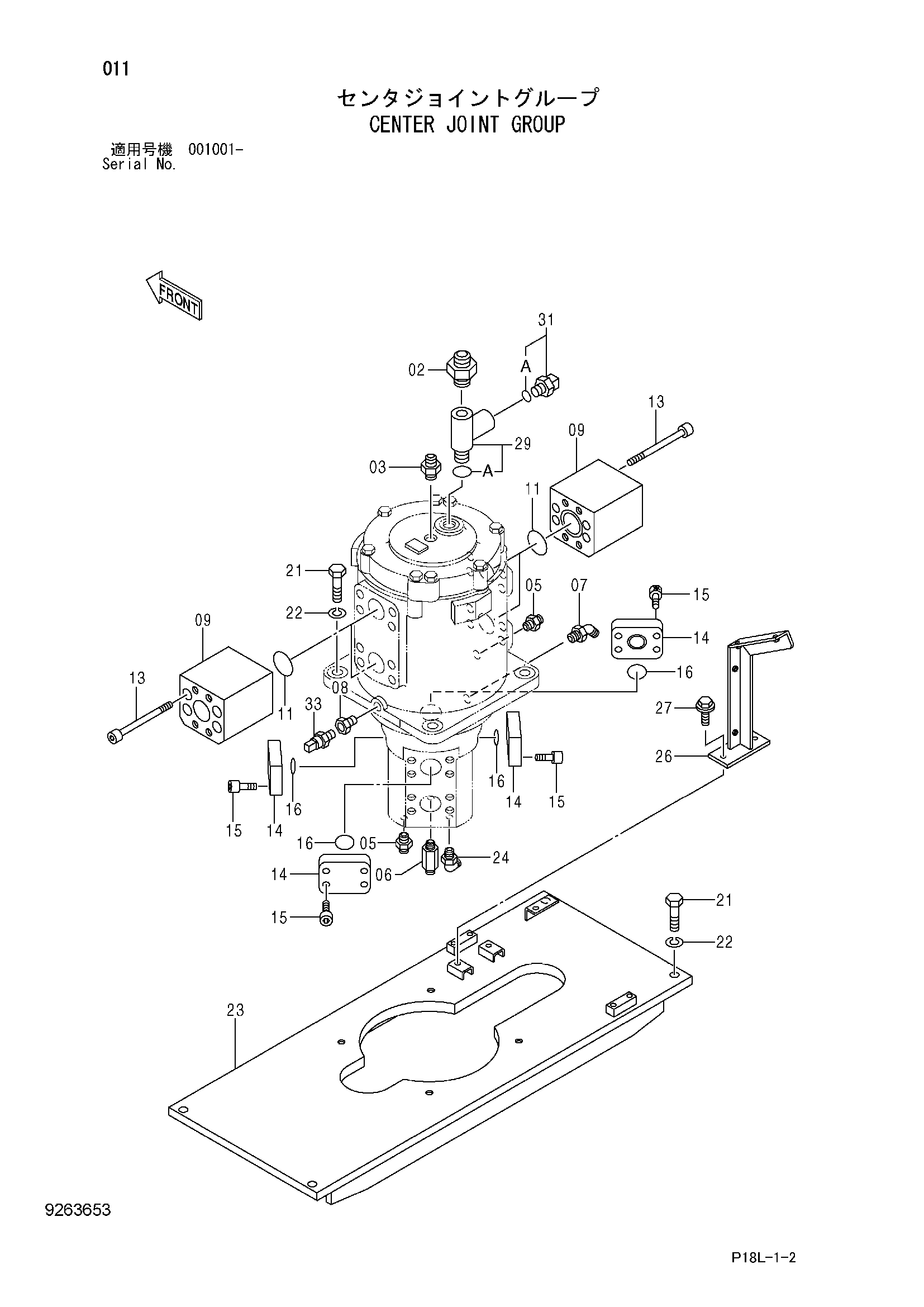

Заводская схема «Центральный коллектор группа» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4353111 | Адаптер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | A852132 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154651 | Адаптер | 2 |
| 06 | 4340126 | Адаптер | 1 |
| 07 | A852266 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4263446 | Переходник S | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 3070325 | Блок | 4 |
| 11 | 4292385 | Уплотнительное кольцо | 4 |
| 13 | M342004 | Болт с внутренним шестигранником | 16 |
| 14 | 4091297 | Крышка | 4 |
| 15 | M341650 | Болт с внутренним шестигранником | 16 |
| 16 | 4510169 | Уплотнительное кольцо | 4 |
| 21 | J932060 | Болт | 8 |
| 22 | 4018545 | Шайба | 8 |
| 23 | 8107086 | Кронштейн | 1 |
| 24 | A852333 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 8084553 | Кронштейн | 1 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4448172 | Тройник | 1 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4670726 | Датчик | 1 |
| 31A | 955656 | Уплотнительное кольцо | 1 |
| 33 | 4436535 | Датчик давления | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
