Пилотные гидролинии (1)(вентилятор насос) — HITACHI EX2500-6

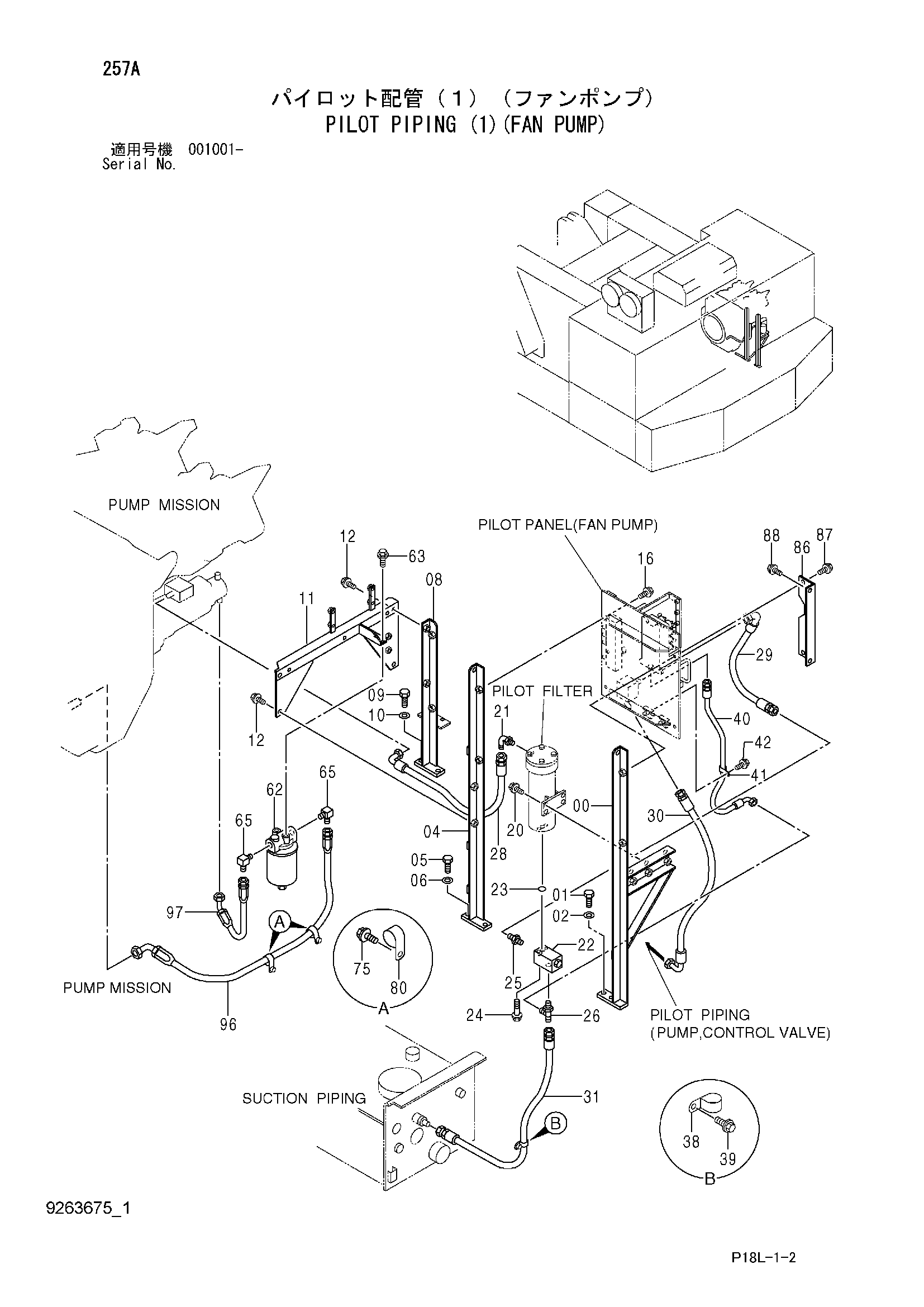

Заводская схема «Пилотные гидролинии (1)(вентилятор насос)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104923 | Кронштейн | 1 |
| 01 | J901640 | Болт | 2 |
| 02 | A590116 | Плоская шайба | 2 |
| 04 | 8104924 | Кронштейн | 1 |
| 05 | J901640 | Болт | 2 |
| 06 | A590116 | Плоская шайба | 2 |
| 08 | 8104892 | Кронштейн | 1 |
| 09 | J901640 | Болт | 2 |
| 10 | A590116 | Плоская шайба | 2 |
| 11 | 8073623 | Кронштейн | 1 |
| 12 | J281035 | Болт с шайбой | 4 |
| 12A | J901035 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | A852366 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4348749 | Предохранительный клапан | 1 |
| 23 | 954493 | Уплотнительное кольцо | 1 |
| 24 | J271075 | Болт с шайбой | 2 |
| 24A | J901075 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4348798 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4348801 | Тройник | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4349500 | Шланг | 1 |
| 29 | 4349501 | Шланг | 1 |
| 30 | 4349502 | Шланг | 1 |
| 31 | 4349503 | Шланг | 1 |
| 38 | 4192035 | Зажим | 1 |
| 39 | J271020 | Болт с шайбой | 1 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4452732 | Шланг | 1 |
| 41 | 4190253 | Зажим | 1 |
| 42 | J271025 | Болт с шайбой | 1 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 62 | 4348786 | Масляный фильтр | 1 |
| 62A | 4252563 | Фильтрующий элемент | 1 |
| 63 | J271020 | Болт с шайбой | 2 |
| 63A | J901020 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 4156433 | Угловой штуцер | 2 |
| 75 | J271025 | Болт с шайбой | 2 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 80 | 4190263 | Зажим | 2 |
| 86 | 4660304 | Кронштейн | 1 |
| 87 | J281040 | Болт с шайбой | 2 |
| 87A | J901040 | Болт | 1 |
| 87B | 4486055 | Шайба | 1 |
| 88 | J271025 | Болт с шайбой | 2 |
| 88A | J901025 | Болт | 1 |
| 88B | J222010 | Шайба | 1 |
| 96 | 4485420 | Шланг | 1 |
| 97 | 4485141 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
