Топливный бй-пас трубопроводы — HITACHI EX2500-6

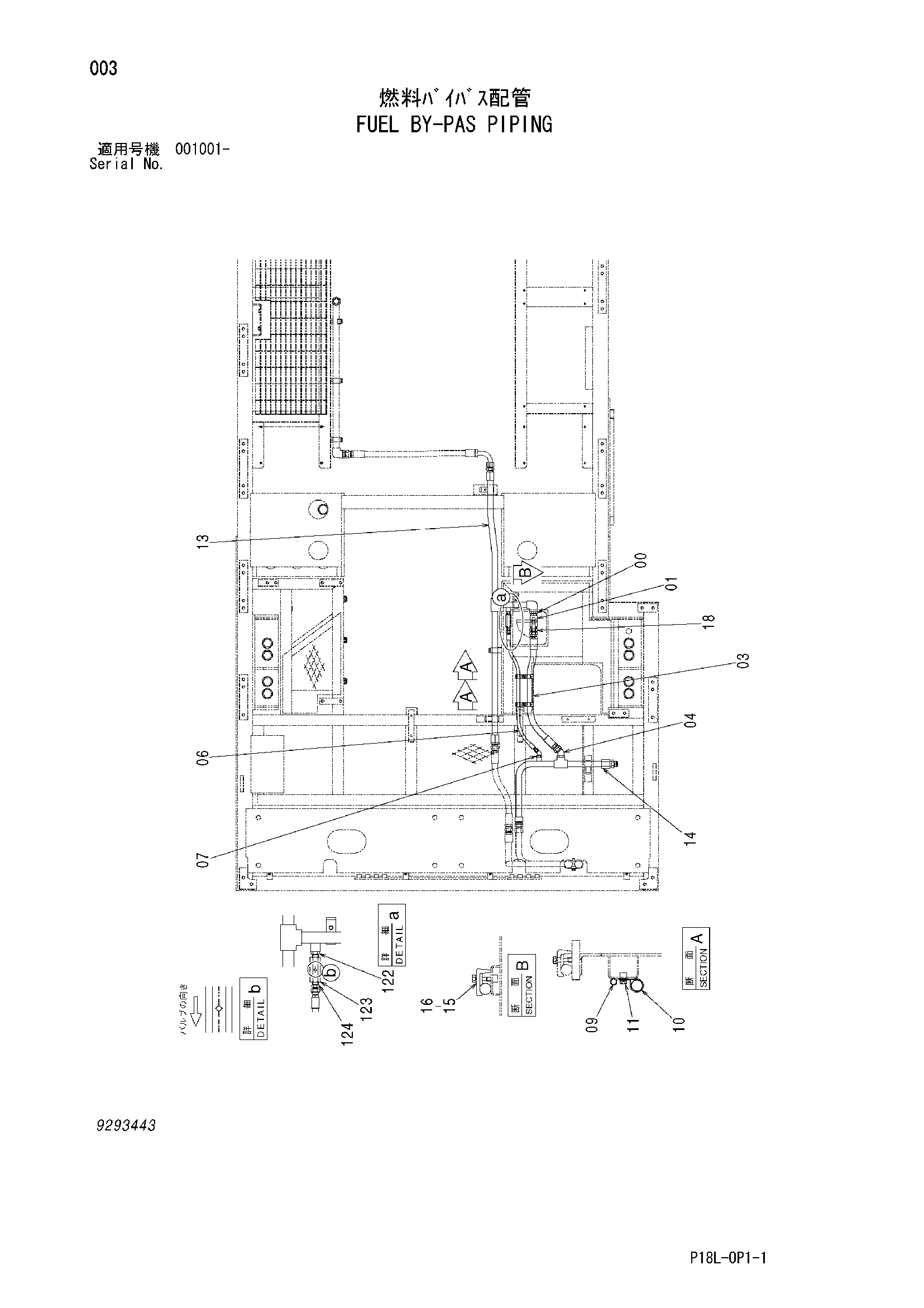

Заводская схема «Топливный бй-пас трубопроводы» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4184837 | Адаптер | 1 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4245984 | Шаровой клапан | 1 |
| 03 | 4659057 | Шланг | 1 |
| 04 | 4402233 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4478600 | Шланг | 1 |
| 07 | A852233 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4190253 | Зажим | 2 |
| 10 | 4190264 | Зажим | 2 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 8109016 | Трубка | 1 |
| 14 | 8114319 | Трубка | 1 |
| 15 | 4053598 | Хомут трубки | 1 |
| 16 | J271265 | Болт с шайбой | 1 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4221279 | Адаптер | 1 |
| 122 | 4229648 | Адаптер | 1 |
| 122A | 4509180 | Уплотнительное кольцо | 1 |
| 123 | 4666507 | Обратный клапан | 1 |
| 124 | 4215650 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
