Двигатель масляный расширительный бачок трубопроводы — HITACHI EX2500-6

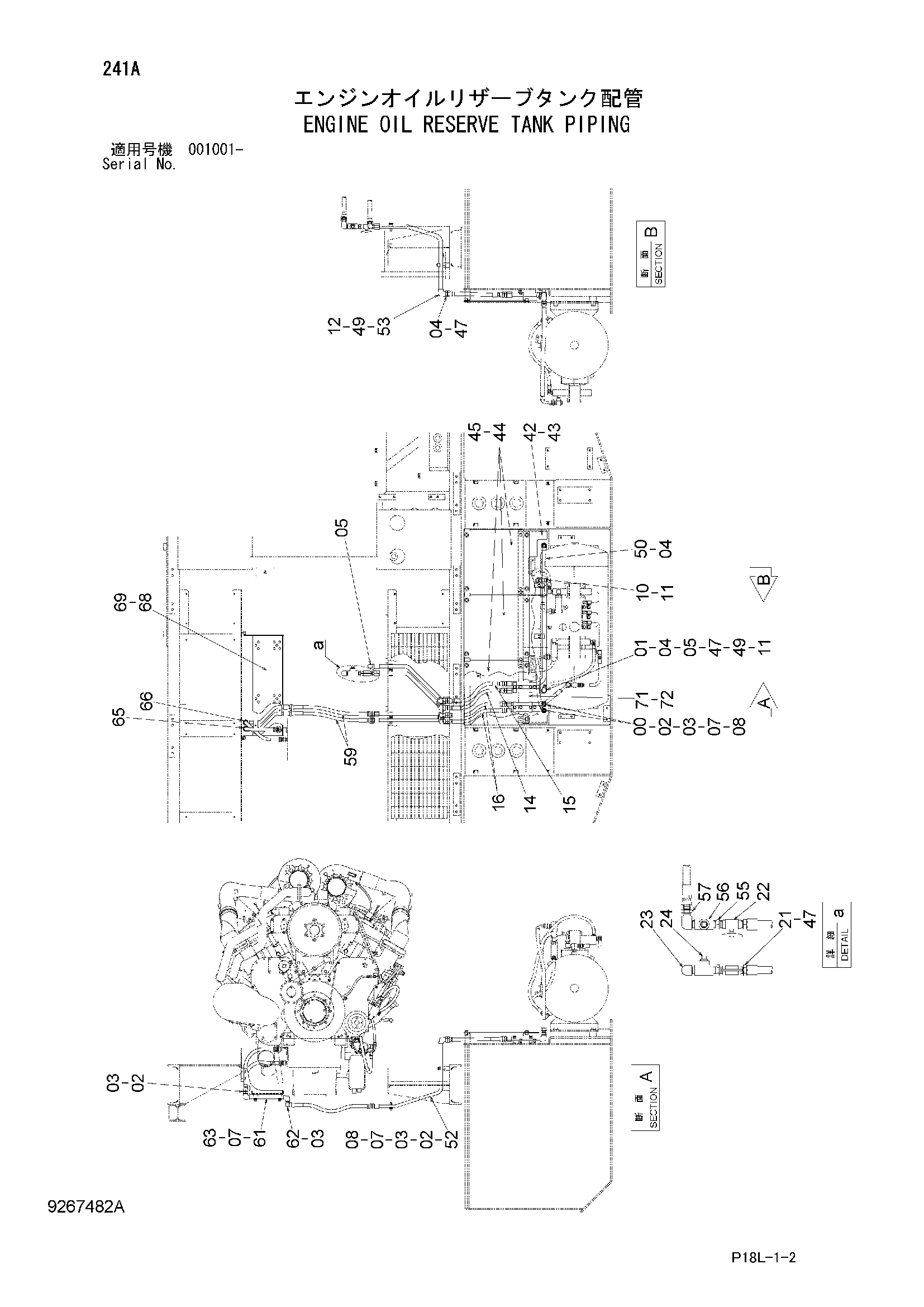

Заводская схема «Двигатель масляный расширительный бачок трубопроводы» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766666 | Трубка | 2 |
| 01 | 9766667 | Трубка | 1 |
| 02 | 4348798 | Адаптер | 10 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4153098 | Уплотнительное кольцо | 12 |
| 04 | A852166 | Адаптер | 5 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852366 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4053593 | Хомут трубки | 6 |
| 08 | J271050 | Болт с шайбой | 4 |
| 08A | J901050 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4053595 | Хомут трубки | 1 |
| 11 | J271255 | Болт с шайбой | 3 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271260 | Болт с шайбой | 2 |
| 12A | J901260 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4658021 | Шланг | 1 |
| 15 | 4668265 | Шланг | 1 |
| 16 | 4630337 | Шланг | 2 |
| 21 | 4208243 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4203434 | Шаровой клапан | 1 |
| 23 | 94-0633 | Угловой штуцер | 1 |
| 24 | 94-2025 | Пробка | 1 |
| 42 | 7051333 | Кронштейн | 1 |
| 43 | J271025 | Болт с шайбой | 6 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 8106321 | Крышка | 3 |
| 45 | J281030 | Болт с шайбой | 12 |
| 45A | J901030 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
| 47 | 4153103 | Уплотнительное кольцо | 4 |
| 49 | 4053596 | Хомут трубки | 4 |
| 50 | 8106317 | Трубка | 1 |
| 52 | 8108797 | Трубка | 2 |
| 53 | 8108802 | Трубка | 2 |
| 55 | 94-1704 | Адаптер | 1 |
| 56 | 94-0663 | Тройник | 1 |
| 57 | 4221278 | Адаптер | 1 |
| 59 | 4668257 | Шланг | 2 |
| 61 | 9767695 | Трубка | 2 |
| 62 | 4190246 | Угловой штуцер | 2 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | J271045 | Болт с шайбой | 2 |
| 63A | J901045 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 4668261 | Шланг | 1 |
| 66 | 4658021 | Шланг | 1 |
| 68 | 7052505 | Кронштейн | 1 |
| 69 | J271020 | Болт с шайбой | 4 |
| 69A | J901020 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 71 | 8112435 | Кронштейн | 1 |
| 72 | J271020 | Болт с шайбой | 6 |
| 72A | J901020 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
