Крыло (левый) — HITACHI EX2500-6

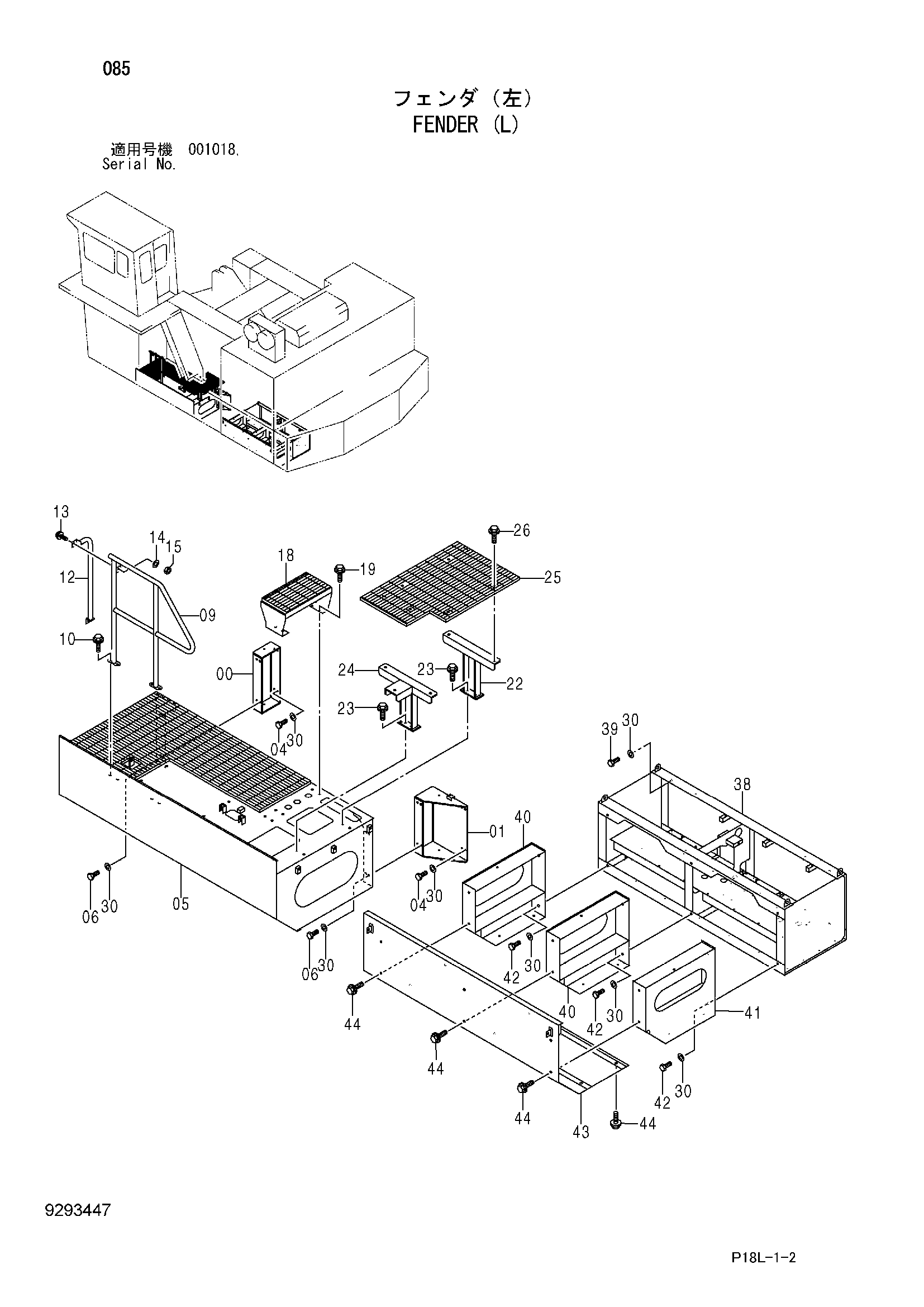

Заводская схема «Крыло (левый)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106687 | Кронштейн | 1 |
| 01 | 8106688 | Кронштейн | 1 |
| 04 | J921635 | Болт | 8 |
| 05 | 5011381 | Крыло | 1 |
| 06 | J921645 | Болт | 8 |
| 09 | 8106659 | Поручень | 1 |
| 10 | J271240 | Болт с шайбой | 4 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 9744411 | Трубка | 1 |
| 13 | J281240 | Болт с шайбой | 2 |
| 13A | J901240 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | 4249324 | Шайба | 2 |
| 15 | J950012 | Гайка | 2 |
| 18 | 8106689 | Ступень | 1 |
| 19 | J271235 | Болт с шайбой | 4 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 22 | 8108573 | Кронштейн | 1 |
| 23 | J271235 | Болт с шайбой | 4 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 7052384 | Кронштейн | 1 |
| 25 | 8108593 | Ступень | 1 |
| 26 | J281030 | Болт с шайбой | 5 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 30 | 4087197 | Шайба | 30 |
| 38 | 5012062 | Опора | 1 |
| 39 | J921645 | Болт | 8 |
| 40 | 7055345 | Кронштейн | 2 |
| 41 | 7055346 | Кронштейн | 1 |
| 42 | J921640 | Болт | 6 |
| 43 | 7055341 | Крышка | 1 |
| 44 | J281235 | Болт с шайбой | 15 |
| 44A | J901235 | Болт | 1 |
| 44B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
