Топливный фильтр — HITACHI EX2500-6

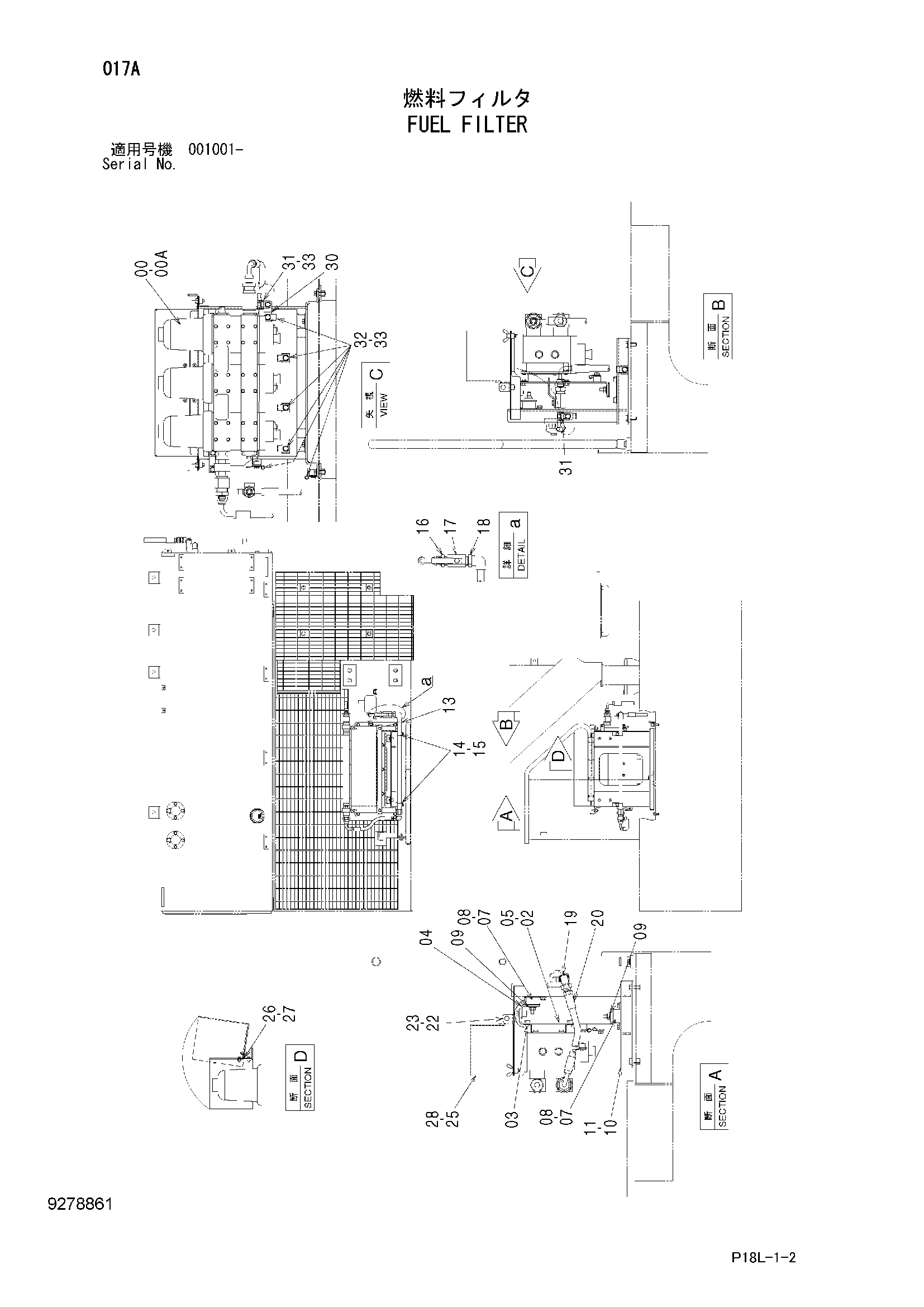

Заводская схема «Топливный фильтр» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4686076 | Топливный фильтр | 3 |
| 00A | 4669642 | Фильтрующий элемент | 3 |
| 02 | 8108917 | Кронштейн | 1 |
| 03 | J260820 | Болт с шайбой | 12 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 8108625 | Кронштейн | 1 |
| 05 | J271235 | Болт с шайбой | 3 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4340944 | Резиновая прокладка | 4 |
| 08 | J271030 | Болт с шайбой | 8 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | A590112 | Плоская шайба | 4 |
| 10 | 7052130 | Опора | 1 |
| 11 | J271235 | Болт с шайбой | 4 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 9767784 | Трубка | 1 |
| 14 | 4053595 | Хомут трубки | 2 |
| 15 | J271255 | Болт с шайбой | 2 |
| 15A | J901255 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4385019 | Адаптер | 1 |
| 17 | 4245984 | Шаровой клапан | 1 |
| 18 | 4217146 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852366 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4658024 | Шланг | 1 |
| 22 | 8108923 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 8107405 | Крышка | 1 |
| 26 | 4366826 | Петля | 1 |
| 27 | J260616 | Болт с шайбой | 8 |
| 27A | J900616 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 28 | M361025 | Болт винг | 2 |
| 30 | 9767586 | Стойка | 1 |
| 31 | 4448037 | Кронштейн | 2 |
| 32 | 4190261 | Зажим | 6 |
| 33 | J271025 | Болт с шайбой | 7 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
