Подогрев щиток — HITACHI EX2500-6

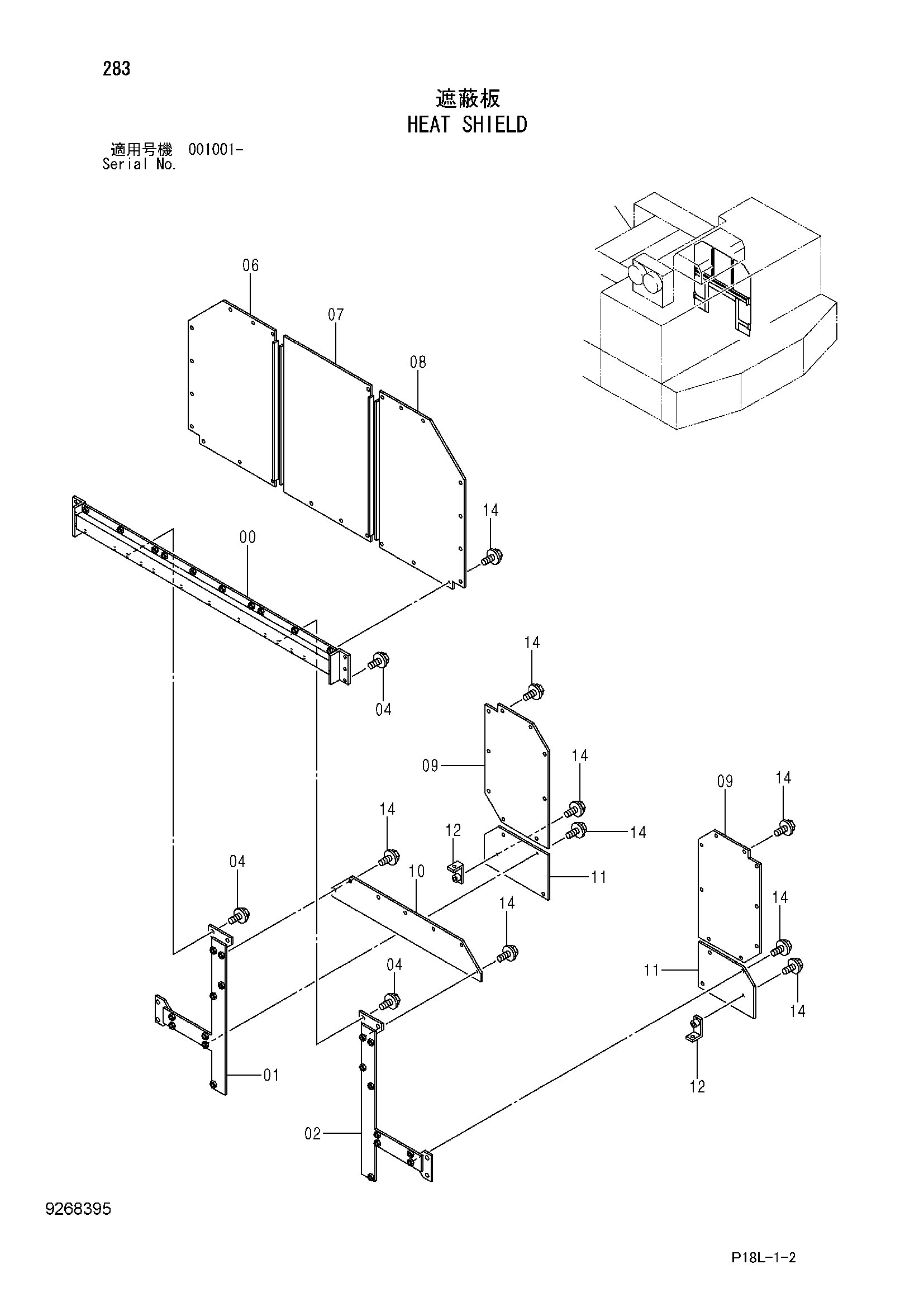

Заводская схема «Подогрев щиток» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106641 | Стойка | 1 |
| 01 | 8106645 | Кронштейн | 1 |
| 02 | 8106644 | Кронштейн | 1 |
| 04 | J281235 | Болт с шайбой | 14 |
| 04A | J901235 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 06 | 8106639 | Крышка | 1 |
| 07 | 8106640 | Крышка | 1 |
| 08 | 8106638 | Крышка | 1 |
| 09 | 3108838 | Крышка | 2 |
| 10 | 3108839 | Крышка | 1 |
| 11 | 4660071 | Крышка | 2 |
| 12 | 9766798 | Кронштейн | 2 |
| 14 | J281030 | Болт с шайбой | 63 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
