Дренажные трубопроводы (рама) — HITACHI EX2500-6

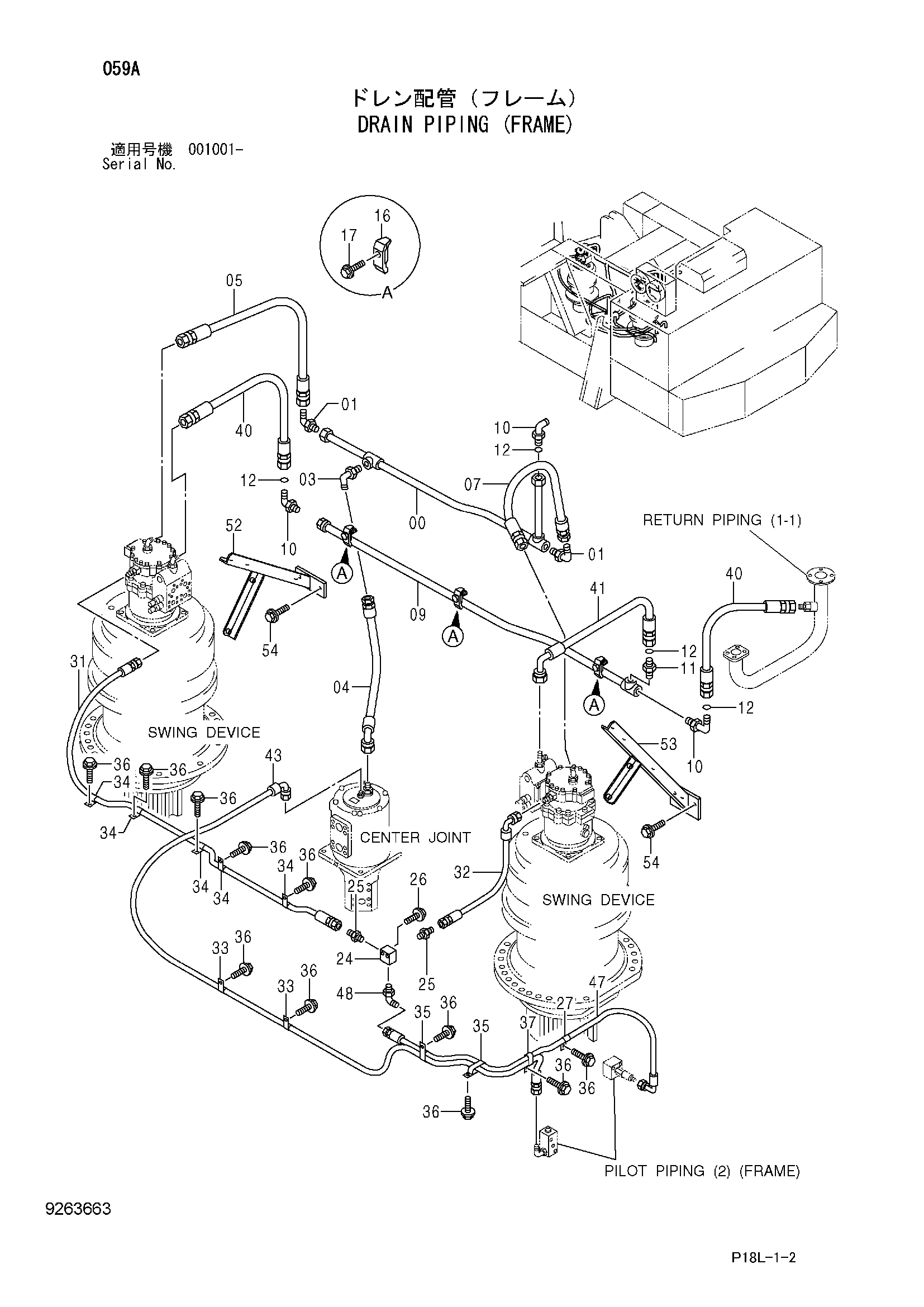

Заводская схема «Дренажные трубопроводы (рама)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104854 | Трубка | 1 |
| 01 | A852366 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852266 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4287439 | Шланг | 1 |
| 05 | 4652670 | Шланг | 1 |
| 07 | 4652671 | Шланг | 1 |
| 09 | 9766041 | Трубка | 1 |
| 10 | A853388 | Угловой штуцер | 3 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A853188 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 16 | 4053599 | Хомут трубки | 3 |
| 17 | J271265 | Болт с шайбой | 3 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 24 | 4352952 | Блок | 1 |
| 25 | A852122 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | J271065 | Болт с шайбой | 2 |
| 26A | J901065 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4190273 | Зажим | 1 |
| 31 | 4616397 | Шланг | 1 |
| 32 | 4362751 | Шланг | 1 |
| 33 | 4190275 | Зажим | 2 |
| 34 | 4190272 | Зажим | 5 |
| 35 | 4192035 | Зажим | 2 |
| 36 | J271020 | Болт с шайбой | 11 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4190282 | Зажим | 1 |
| 40 | 4225491 | Шланг | 2 |
| 41 | 4228791 | Шланг | 1 |
| 43 | 4319376 | Шланг | 1 |
| 47 | 4313346 | Шланг | 1 |
| 48 | A852323 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 8104882 | Кронштейн | 1 |
| 53 | 8104883 | Кронштейн | 1 |
| 54 | J271025 | Болт с шайбой | 4 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
