Пилотные гидролинии (1)(гидрораспределитель) — HITACHI EX2500-6

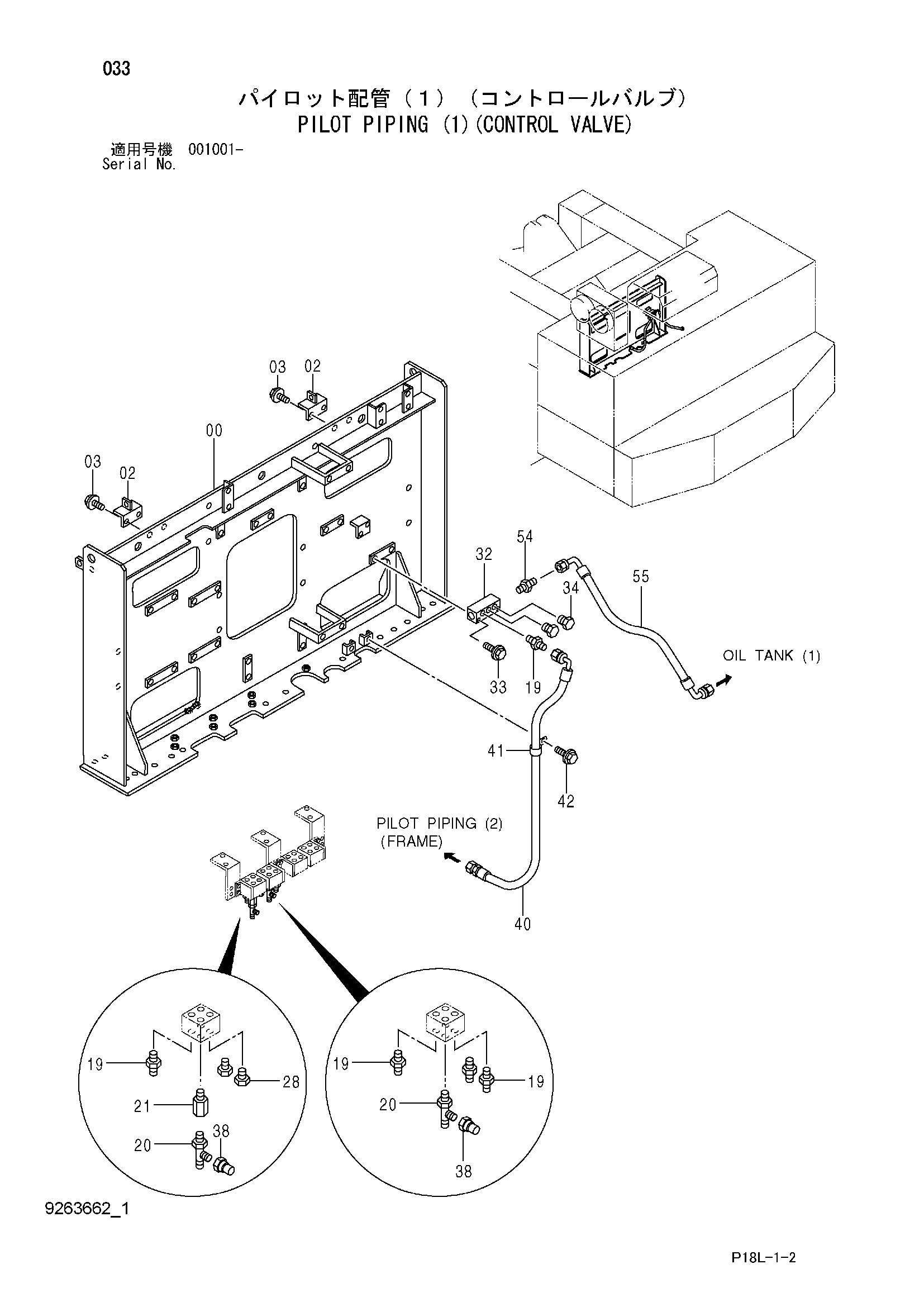

Заводская схема «Пилотные гидролинии (1)(гидрораспределитель)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024620 | Опора | 1 |
| 02 | 9747672 | Кронштейн | 2 |
| 03 | J271225 | Болт с шайбой | 4 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 19 | A852133 | Адаптер | 5 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852433 | Тройник | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4344677 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A885003 | Пробка | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4343967 | Коллектор | 1 |
| 33 | J271065 | Болт с шайбой | 2 |
| 33A | J901065 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | A885002 | Пробка | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4223518 | Пробка унион | 2 |
| 40 | 4313344 | Шланг | 1 |
| 41 | 4190273 | Зажим | 1 |
| 42 | J271025 | Болт с шайбой | 1 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 54 | A852134 | Адаптер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4355185 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
