Дренажные трубопроводы (двигатель) — HITACHI EX2500-6

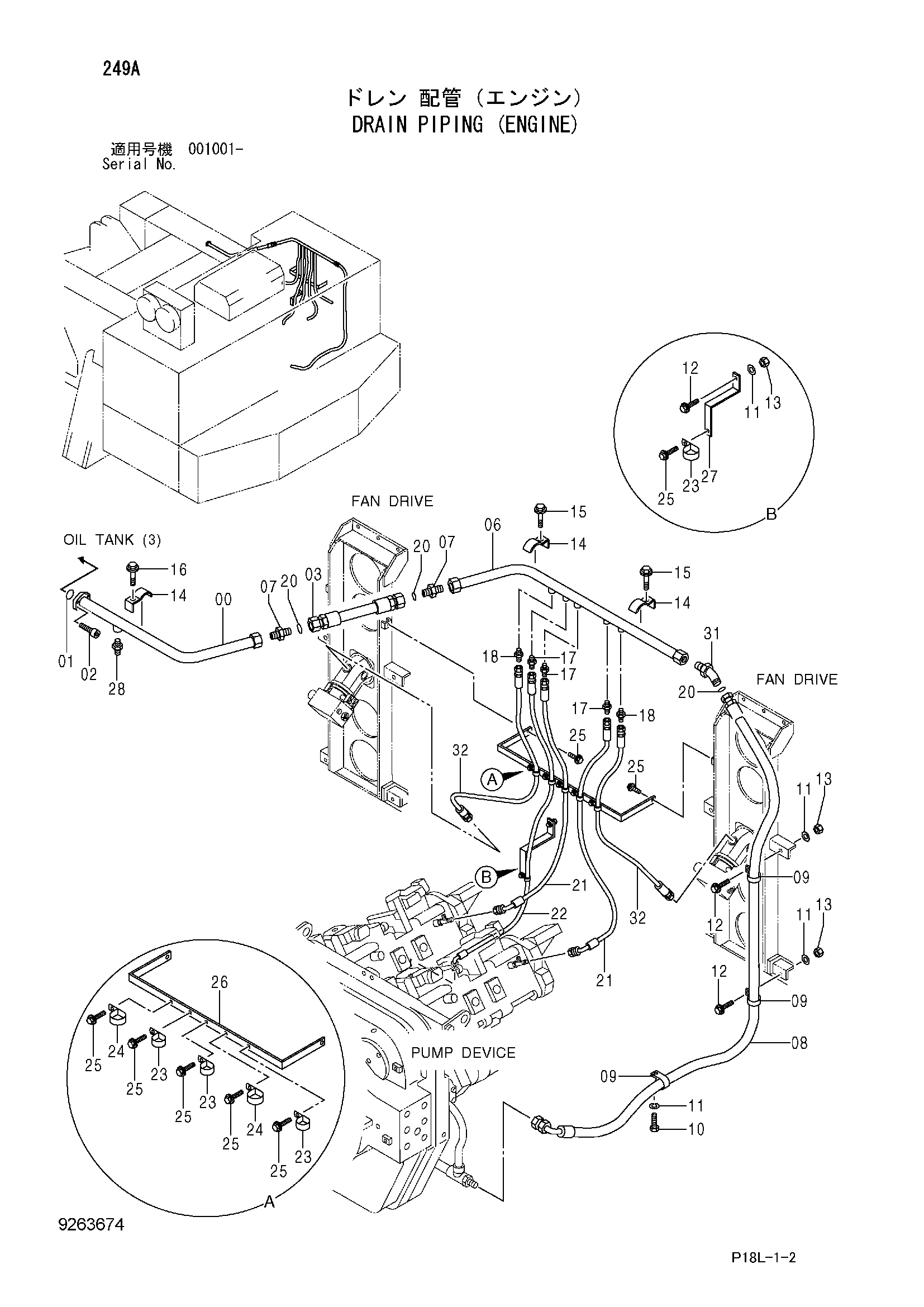

Заводская схема «Дренажные трубопроводы (двигатель)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082107 | Трубка | 1 |
| 01 | 4153534 | Уплотнительное кольцо | 1 |
| 02 | M341240 | Болт с внутренним шестигранником | 4 |
| 03 | 4407940 | Шланг | 1 |
| 06 | 8082108 | Трубка | 1 |
| 07 | A853100 | Адаптер | 2 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 4446026 | Шланг | 1 |
| 09 | 4190291 | Зажим | 3 |
| 10 | J901030 | Болт | 1 |
| 11 | A590110 | Плоская шайба | 4 |
| 12 | J271030 | Болт с шайбой | 3 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J950010 | Гайка | 3 |
| 14 | 4053698 | Хомут трубки | 3 |
| 15 | J271275 | Болт с шайбой | 2 |
| 15A | J901275 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271265 | Болт с шайбой | 1 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | A852122 | Адаптер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4187329 | Уплотнительное кольцо | 3 |
| 21 | 4652656 | Шланг | 2 |
| 22 | 4652657 | Шланг | 1 |
| 23 | 4190275 | Зажим | 4 |
| 24 | 4190273 | Зажим | 2 |
| 25 | J271025 | Болт с шайбой | 8 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 9746893 | Кронштейн | 1 |
| 27 | 9746949 | Кронштейн | 1 |
| 28 | A852166 | Адаптер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | A853200 | Угловой штуцер | 1 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 32 | 4652662 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
