Основные гидролинии (4)(поворот, ход) — HITACHI EX2500-6

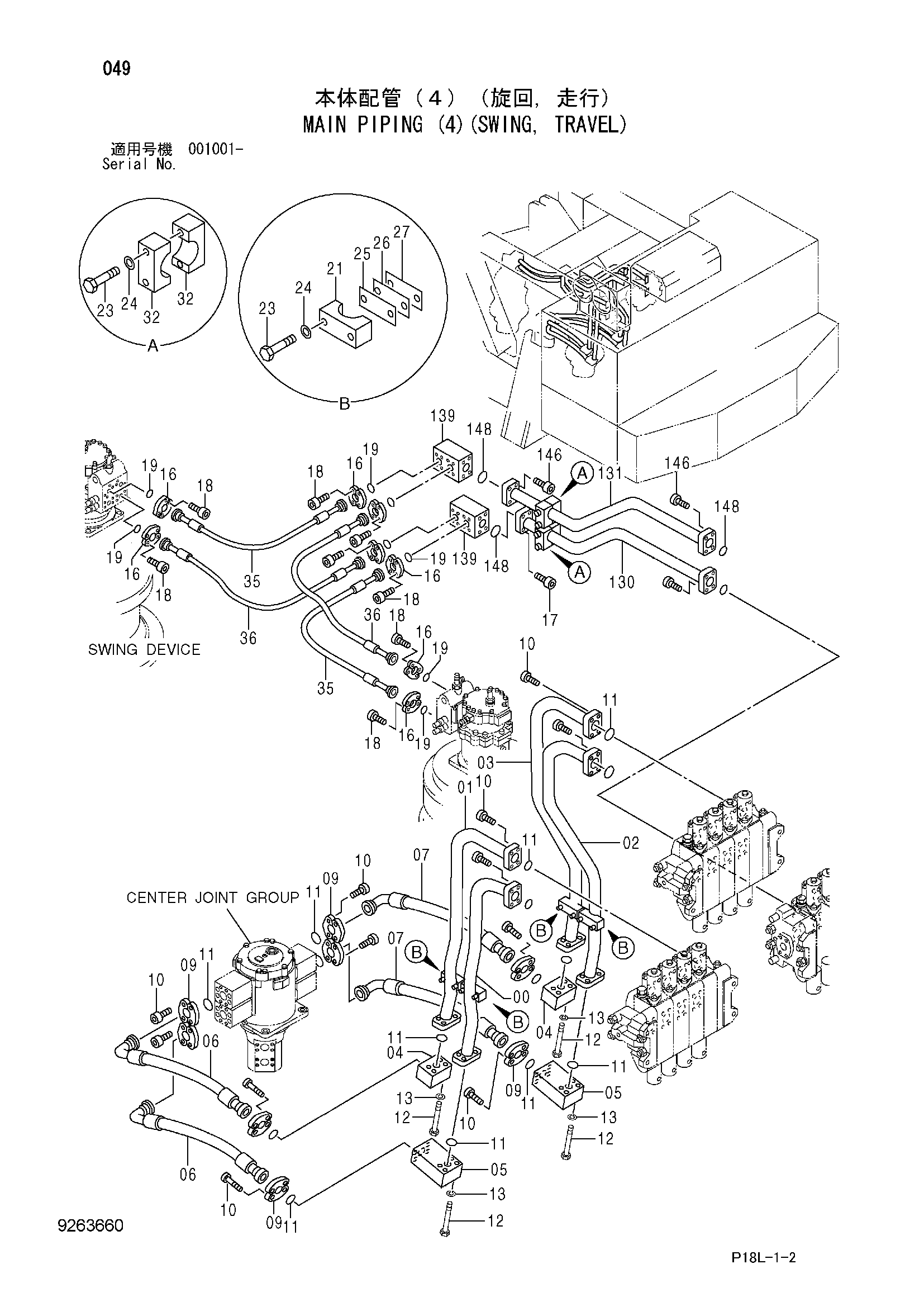

Заводская схема «Основные гидролинии (4)(поворот, ход)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065008 | Трубка | 1 |
| 01 | 8065006 | Трубка | 1 |
| 02 | 8065015 | Трубка | 1 |
| 03 | 8065010 | Трубка | 1 |
| 04 | 3070723 | Блок | 2 |
| 05 | 3071246 | Блок | 2 |
| 06 | 4363100 | Шланг | 2 |
| 07 | 4363101 | Шланг | 2 |
| 09 | 4169565 | Разъёмный фланец | 16 |
| 10 | M342065 | Болт с внутренним шестигранником | 48 |
| 11 | 4292385 | Уплотнительное кольцо | 16 |
| 12 | J932008 | Болт | 16 |
| 13 | J222020 | Шайба | 16 |
| 16 | 4075853 | Разъёмный фланец | 16 |
| 17 | M341260 | Болт с внутренним шестигранником | 8 |
| 18 | M341245 | Болт с внутренним шестигранником | 24 |
| 19 | 4292383 | Уплотнительное кольцо | 8 |
| 21 | 4179431 | Хомут трубки | 4 |
| 23 | J901402 | Болт | 12 |
| 24 | A590114 | Плоская шайба | 12 |
| 25 | 4332063 | Регулировочная шайба 1.6mm | 4 |
| 26 | 4332064 | Регулировочная шайба 2.3mm | 4 |
| 27 | 4332065 | Регулировочная шайба 3.2mm | 4 |
| 32 | 4357265 | Хомут трубки | 4 |
| 35 | 4401504 | Шланг | 2 |
| 36 | 4401505 | Шланг | 2 |
| 130 | 8058944 | Трубка | 1 |
| 131 | 8058943 | Трубка | 1 |
| 139 | 3068494 | Блок | 2 |
| 146 | M342065 | Болт с внутренним шестигранником | 16 |
| 148 | 4292385 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
