Пилотные гидролинии (1)(рама) — HITACHI EX2500-6

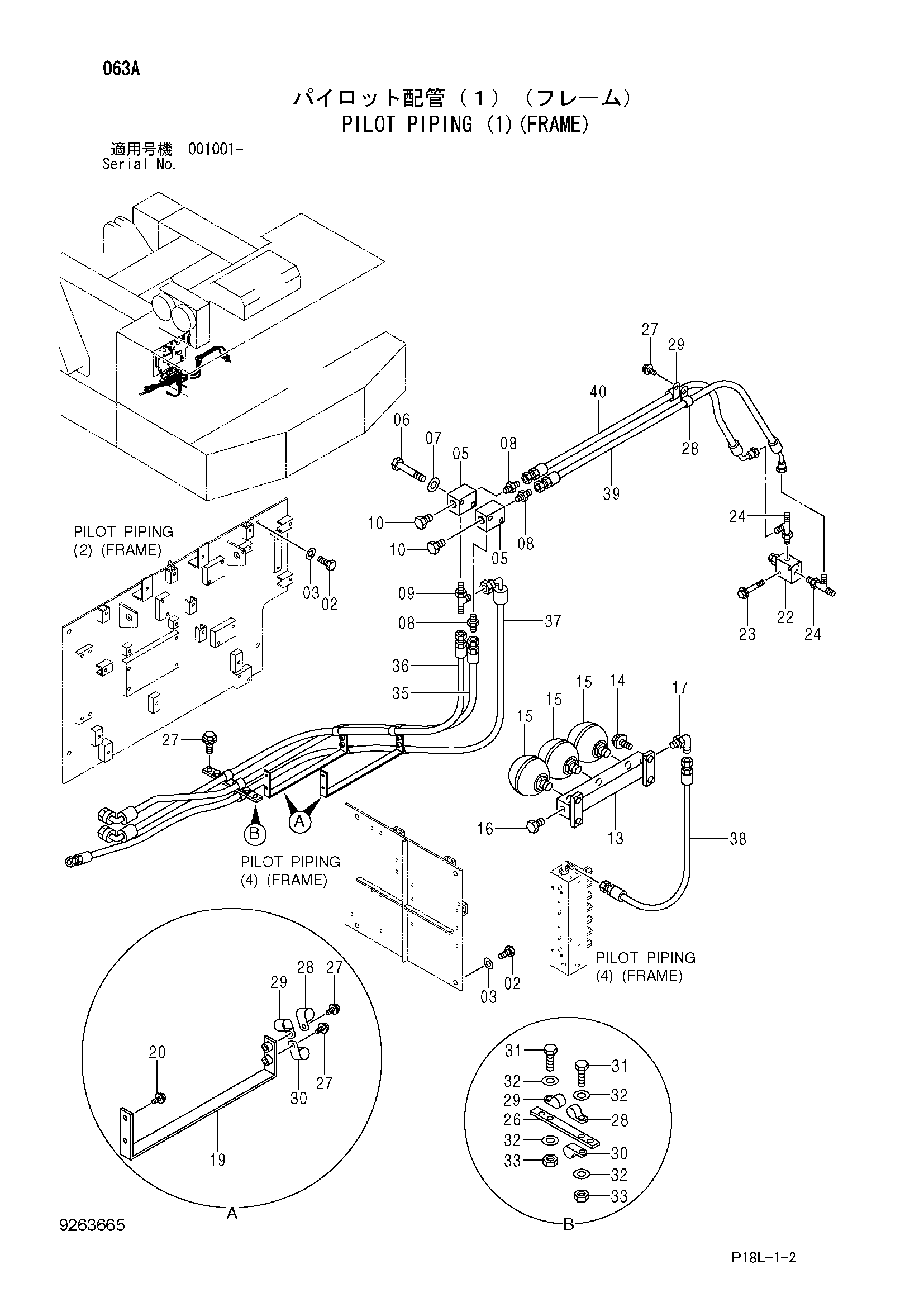

Заводская схема «Пилотные гидролинии (1)(рама)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J901630	Болт	8
03	J217085	Шайба	8
05	4346994	Коллектор	2
06	J901004	Болт	2
07	A590110	Плоская шайба	2
08	A852166	Адаптер	3
08A	4506424	Уплотнительное кольцо	1
09	4368302	Тройник	1
09A	4506424	Уплотнительное кольцо	1
10	A885002	Пробка	2
10A	957366	Уплотнительное кольцо	1
13	8038506	Блок	1
14	J271035	Болт с шайбой	4
14A	J901035	Болт	1
14B	J222010	Шайба	1
15	4200387	Гидроаккумулятор	3
15A	955656	Уплотнительное кольцо	1
16	A885003	Пробка	1
16A	4509180	Уплотнительное кольцо	1
17	A852332	Угловой штуцер	1
17A	4509180	Уплотнительное кольцо	1
19	9765044	Кронштейн	2
20	J271025	Болт с шайбой	4
20A	J901025	Болт	1
20B	J222010	Шайба	1
22	4348178	Предохранительный клапан	1
23	J260860	Болт с шайбой	2
23A	J900860	Болт	1
23B	A590108	Плоская шайба	1
24	4347750	Тройник	2
24A	4506418	Уплотнительное кольцо	1
26	4348003	Пластина	1
27	J271025	Болт с шайбой	7
27A	J901025	Болт	1
27B	J222010	Шайба	1
28	4190264	Зажим	4
29	4192035	Зажим	4
30	4190262	Зажим	3
31	J901025	Болт	2
32	A590110	Плоская шайба	4
33	J950010	Гайка	2
35	4642714	Шланг	1
36	4642711	Шланг	1
37	4278391	Шланг	1
38	4442331	Шланг	1
39	4642709	Шланг	1
40	4642707	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
