Быстрый заправка трубопроводы — HITACHI EX2500-6

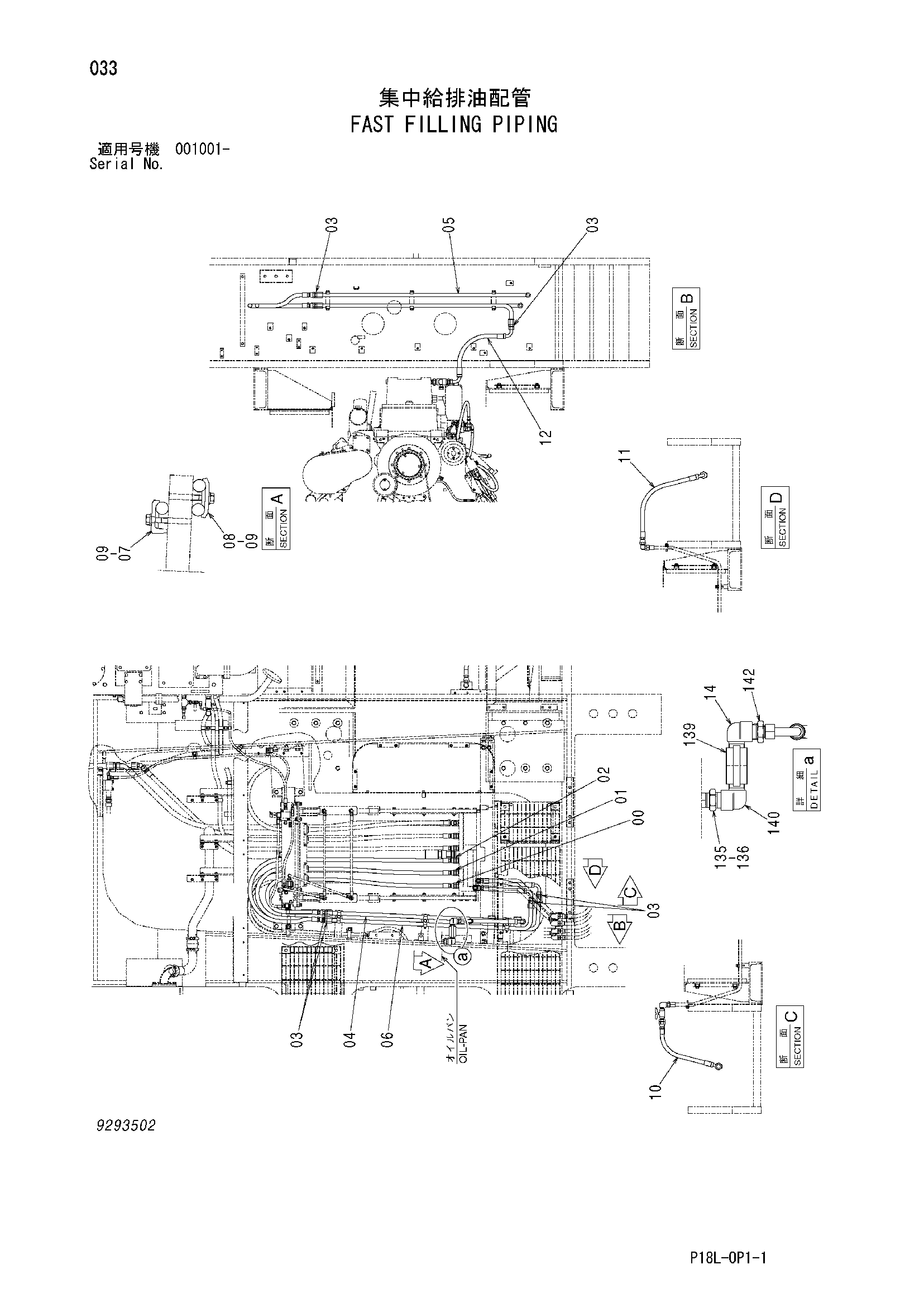

Заводская схема «Быстрый заправка трубопроводы» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4686973 | Шланг | 1 |
| 01 | 4686938 | Шланг | 1 |
| 02 | 4686935 | Шланг | 1 |
| 03 | 4250084 | Адаптер | 6 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 9769787 | Трубка | 1 |
| 05 | 9769786 | Трубка | 1 |
| 06 | 9769783 | Трубка | 1 |
| 07 | 4053595 | Хомут трубки | 3 |
| 08 | 4053596 | Хомут трубки | 3 |
| 09 | J271255 | Болт с шайбой | 6 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4686865 | Шланг | 1 |
| 11 | 4686860 | Шланг | 1 |
| 12 | 4686873 | Шланг | 1 |
| 14 | 94-0634 | Угловой штуцер | 1 |
| 135 | 4345525 | Адаптер | 1 |
| 136 | 4345527 | Манжета | 1 |
| 139 | 4345526 | Шаровой клапан | 1 |
| 140 | 96-0634 | Угловой штуцер | 1 |
| 142 | 4396157 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
