Топливные трубопроводы (обратный)(двигатель) — HITACHI EX2500-6

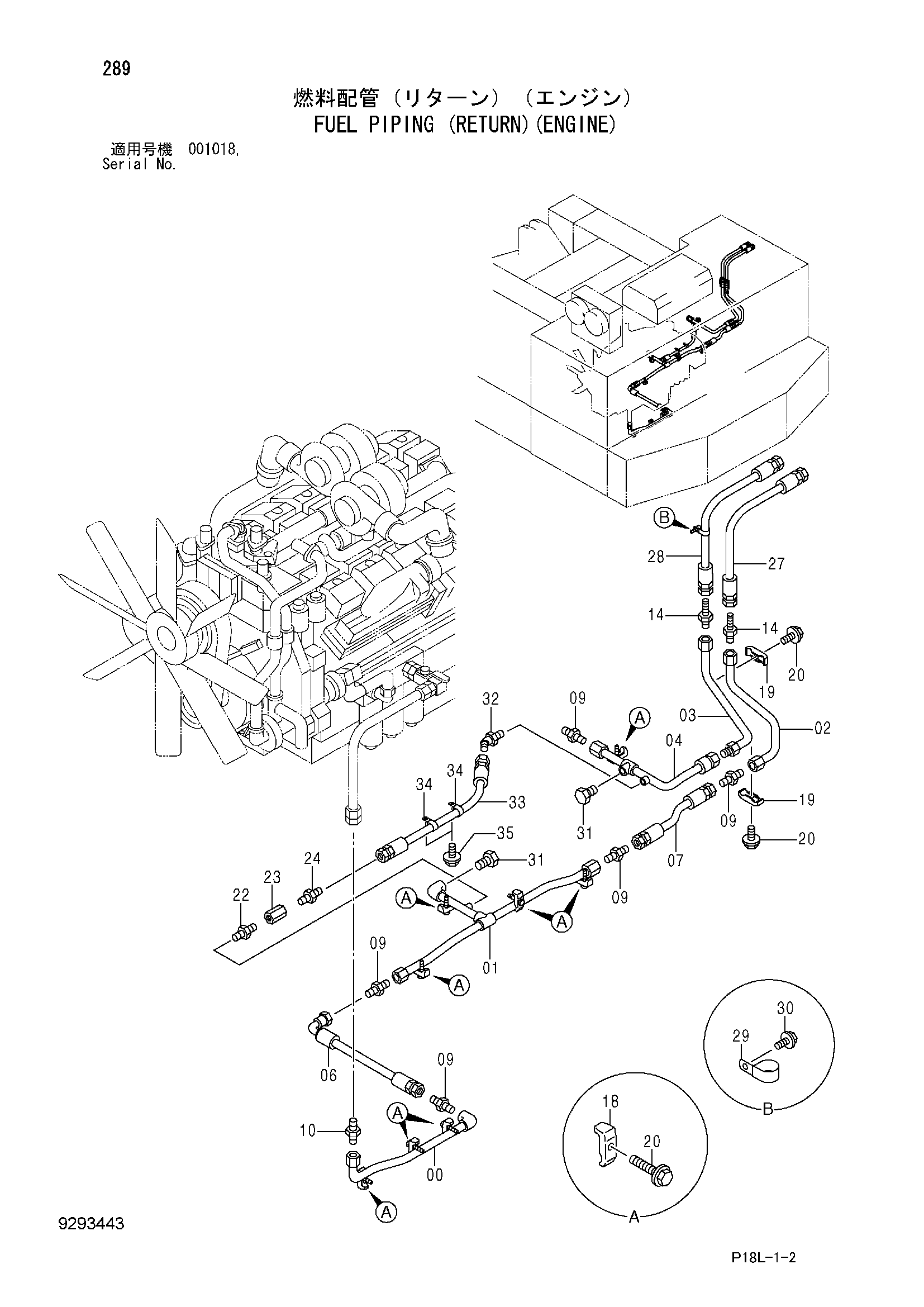

Заводская схема «Топливные трубопроводы (обратный)(двигатель)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108403 | Трубка | 1 |
| 01 | 8109016 | Трубка | 1 |
| 02 | 8108358 | Трубка | 1 |
| 03 | 8108359 | Трубка | 1 |
| 04 | 8114319 | Трубка | 1 |
| 06 | 4658713 | Шланг | 1 |
| 07 | 4666525 | Шланг | 1 |
| 09 | 4214444 | Адаптер | 5 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4456399 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4279302 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4053598 | Хомут трубки | 8 |
| 19 | 4053599 | Хомут трубки | 2 |
| 20 | J271265 | Болт с шайбой | 10 |
| 20A | J901265 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4229648 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4666507 | Обратный клапан | 1 |
| 24 | 4215650 | Адаптер | 1 |
| 27 | 4666522 | Шланг | 1 |
| 28 | 4666521 | Шланг | 1 |
| 29 | 4190274 | Зажим | 1 |
| 30 | J271020 | Болт с шайбой | 1 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | A885008 | Пробка | 2 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A852233 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4478600 | Шланг | 1 |
| 34 | 4190253 | Зажим | 2 |
| 35 | J271025 | Болт с шайбой | 2 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
