Провод жгут проводов (двигатель отопитель) — HITACHI EX2500-6

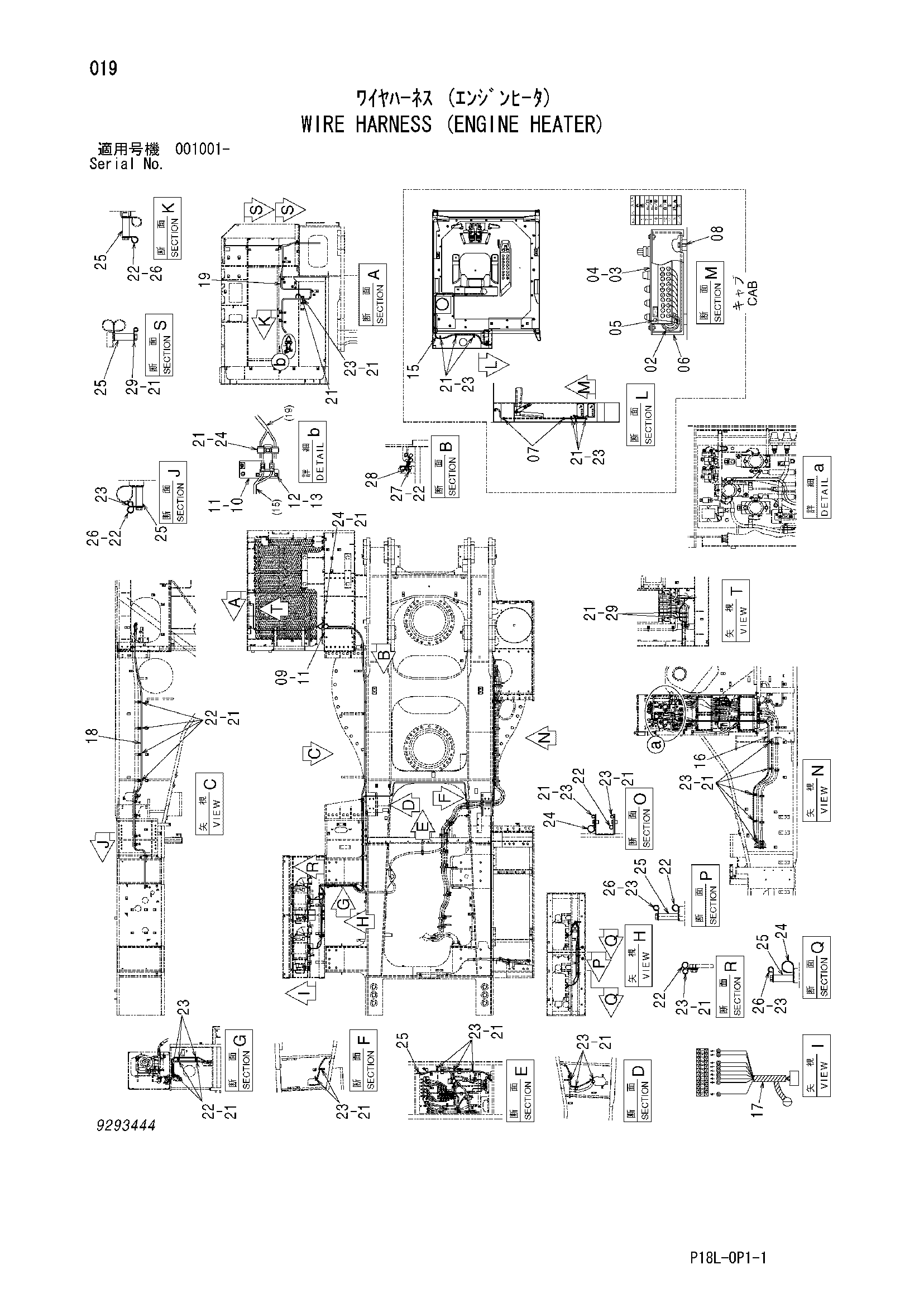

Заводская схема «Провод жгут проводов (двигатель отопитель)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4146559 | Резиновая втулка | 2 |
| 03 | 4303881 | Панель | 2 |
| 04 | J460414 | Винт с шайбой | 8 |
| 05 | J450410 | Винт с шайбой | 2 |
| 06 | 8113842 | Короб | 2 |
| 07 | 94-2809 | Резиновая втулка | 2 |
| 08 | J260614 | Болт с шайбой | 8 |
| 08A | J900614 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | 9769837 | Кронштейн | 1 |
| 10 | 8114433 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4297280 | Кронштейн | 1 |
| 13 | J260816 | Болт с шайбой | 2 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 3113351 | Жгут проводов | 1 |
| 16 | 4687812 | Жгут проводов | 1 |
| 17 | 4687810 | Жгут проводов | 2 |
| 18 | 3114046 | Жгут проводов | 1 |
| 19 | 3114048 | Жгут проводов | 1 |
| 21 | J271020 | Болт с шайбой | 35 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4190273 | Зажим | 30 |
| 23 | 4190275 | Зажим | 35 |
| 24 | 4190264 | Зажим | 6 |
| 25 | 4342699 | Проставка | 19 |
| 26 | J271090 | Болт с шайбой | 19 |
| 26A | J901090 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271060 | Болт с шайбой | 1 |
| 27A | J901060 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4322539 | Проставка | 2 |
| 29 | 4190261 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
