Механизм поворота — HITACHI EX2500-6

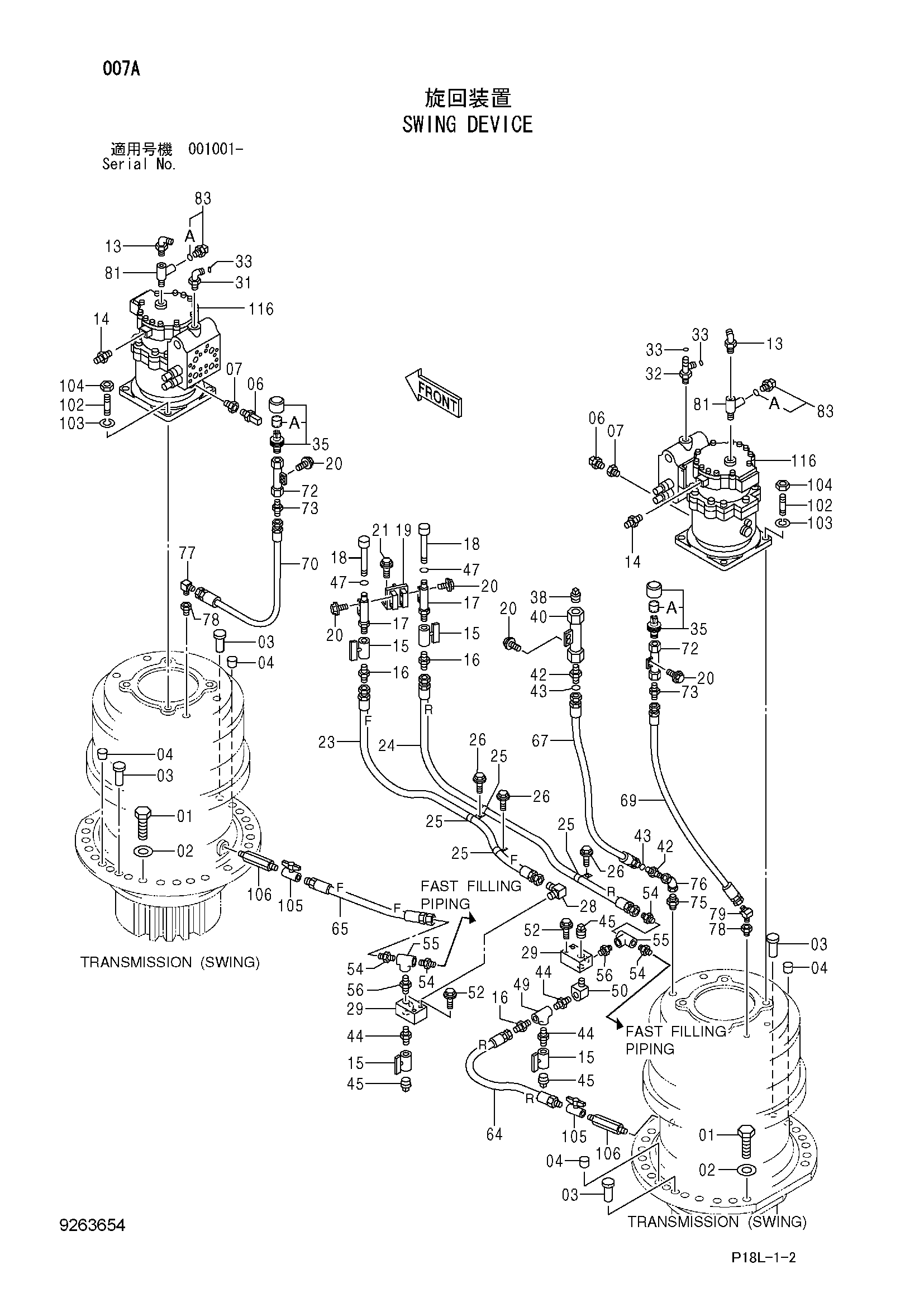

Заводская схема «Механизм поворота» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J833300 | Болт | 50 |
| 02 | 4083438 | Шайба | 50 |
| 03 | 4177239 | Установочный штифт | 4 |
| 04 | 427154 | Пробка | 4 |
| 06 | 4436535 | Датчик давления | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4288282 | Пробка | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852366 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A852122 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4203434 | Шаровой клапан | 4 |
| 16 | 4221278 | Адаптер | 3 |
| 17 | 8064034 | Трубка | 2 |
| 18 | 9745395 | Указатель уровня | 2 |
| 19 | 9745397 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 10 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271225 | Болт с шайбой | 2 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4358075 | Шланг | 1 |
| 24 | 4358076 | Шланг | 1 |
| 25 | 4192035 | Зажим | 4 |
| 26 | J271020 | Болт с шайбой | 3 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4156433 | Угловой штуцер | 1 |
| 29 | 4356959 | Блок | 2 |
| 31 | A853388 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A853488 | Тройник | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4187328 | Уплотнительное кольцо | 3 |
| 35 | 4162166 | Сапун | 2 |
| 35A | 4400379 | Элемент | 1 |
| 38 | 94-2026 | Пробка | 1 |
| 40 | 8064033 | Трубка | 1 |
| 42 | 4208659 | Адаптер | 2 |
| 43 | 4187328 | Уплотнительное кольцо | 2 |
| 44 | 94-1704 | Адаптер | 3 |
| 45 | 94-2025 | Пробка | 3 |
| 47 | 955655 | Уплотнительное кольцо | 2 |
| 49 | 94-0663 | Тройник | 1 |
| 50 | 94-0633 | Угловой штуцер | 1 |
| 52 | J271080 | Болт с шайбой | 4 |
| 52A | J901080 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 54 | 4221278 | Адаптер | 4 |
| 55 | 94-0663 | Тройник | 2 |
| 56 | 94-1704 | Адаптер | 2 |
| 64 | 4387246 | Шланг | 1 |
| 65 | 4387245 | Шланг | 1 |
| 67 | 4445266 | Шланг | 1 |
| 69 | 4387821 | Шланг | 1 |
| 70 | 4387822 | Шланг | 1 |
| 72 | 8069263 | Трубка | 2 |
| 73 | 4221278 | Адаптер | 2 |
| 75 | 94-1705 | Адаптер | 1 |
| 76 | 94-0604 | Угловой штуцер | 1 |
| 77 | 4156433 | Угловой штуцер | 1 |
| 78 | 94-1604 | Переходник | 2 |
| 79 | 4190248 | Угловой штуцер | 1 |
| 81 | 4448192 | Тройник | 2 |
| 81A | 4506424 | Уплотнительное кольцо | 1 |
| 83 | 4670726 | Датчик | 2 |
| 83A | 955656 | Уплотнительное кольцо | 1 |
| 102 | M712056 | Болт шпилька | 8 |
| 103 | A590920 | Пружинная шайба | 8 |
| 104 | J951020 | Гайка | 8 |
| 105 | 4203434 | Шаровой клапан | 2 |
| 106 | 4383805 | Адаптер | 2 |
| 116 | 4439384 | Гидромотор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
