Гидролинии рабочего оборудования (1)(экскаватор) — HITACHI EX2500-6

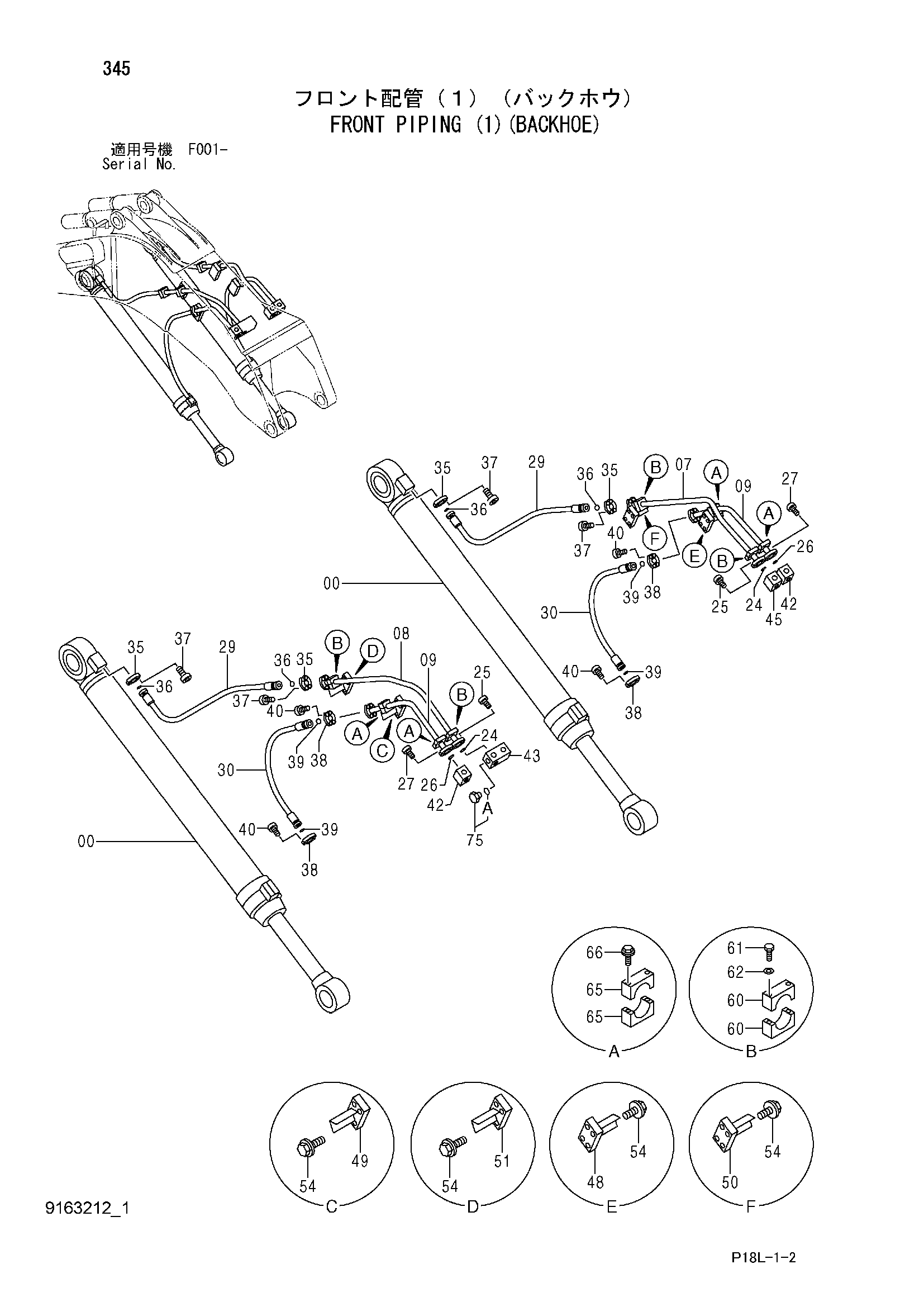

Заводская схема «Гидролинии рабочего оборудования (1)(экскаватор)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436678 | Гидроцилиндр стрелы | 2 |
| 07 | 8069186 | Трубка | 1 |
| 08 | 8069187 | Трубка | 1 |
| 09 | 8069188 | Трубка | 2 |
| 24 | 4510170 | Уплотнительное кольцо | 2 |
| 25 | M342065 | Болт с внутренним шестигранником | 8 |
| 26 | 4510169 | Уплотнительное кольцо | 2 |
| 27 | M341650 | Болт с внутренним шестигранником | 8 |
| 29 | 4180363 | Шланг | 2 |
| 30 | 4357725 | Шланг | 2 |
| 35 | 4169565 | Разъёмный фланец | 8 |
| 36 | 4510170 | Уплотнительное кольцо | 4 |
| 37 | M342065 | Болт с внутренним шестигранником | 16 |
| 38 | 4075854 | Разъёмный фланец | 8 |
| 39 | 4510169 | Уплотнительное кольцо | 4 |
| 40 | M341650 | Болт с внутренним шестигранником | 16 |
| 42 | 3073565 | Блок | 2 |
| 43 | 3073562 | Блок | 1 |
| 45 | 3073563 | Блок | 1 |
| 48 | 8069303 | Кронштейн | 1 |
| 49 | 8069304 | Кронштейн | 1 |
| 50 | 8069149 | Кронштейн | 1 |
| 51 | 8069150 | Кронштейн | 1 |
| 54 | J271245 | Болт с шайбой | 16 |
| 54A | J901245 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 60 | 4357265 | Хомут трубки | 8 |
| 61 | J901403 | Болт | 8 |
| 62 | A590914 | Пружинная шайба | 8 |
| 65 | 4342723 | Хомут трубки | 8 |
| 66 | J271200 | Болт с шайбой | 8 |
| 66A | J901200 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 75 | 4154694 | Пробка | 1 |
| 75A | 4037888 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
