Поручень (рама) — HITACHI EX2500-6

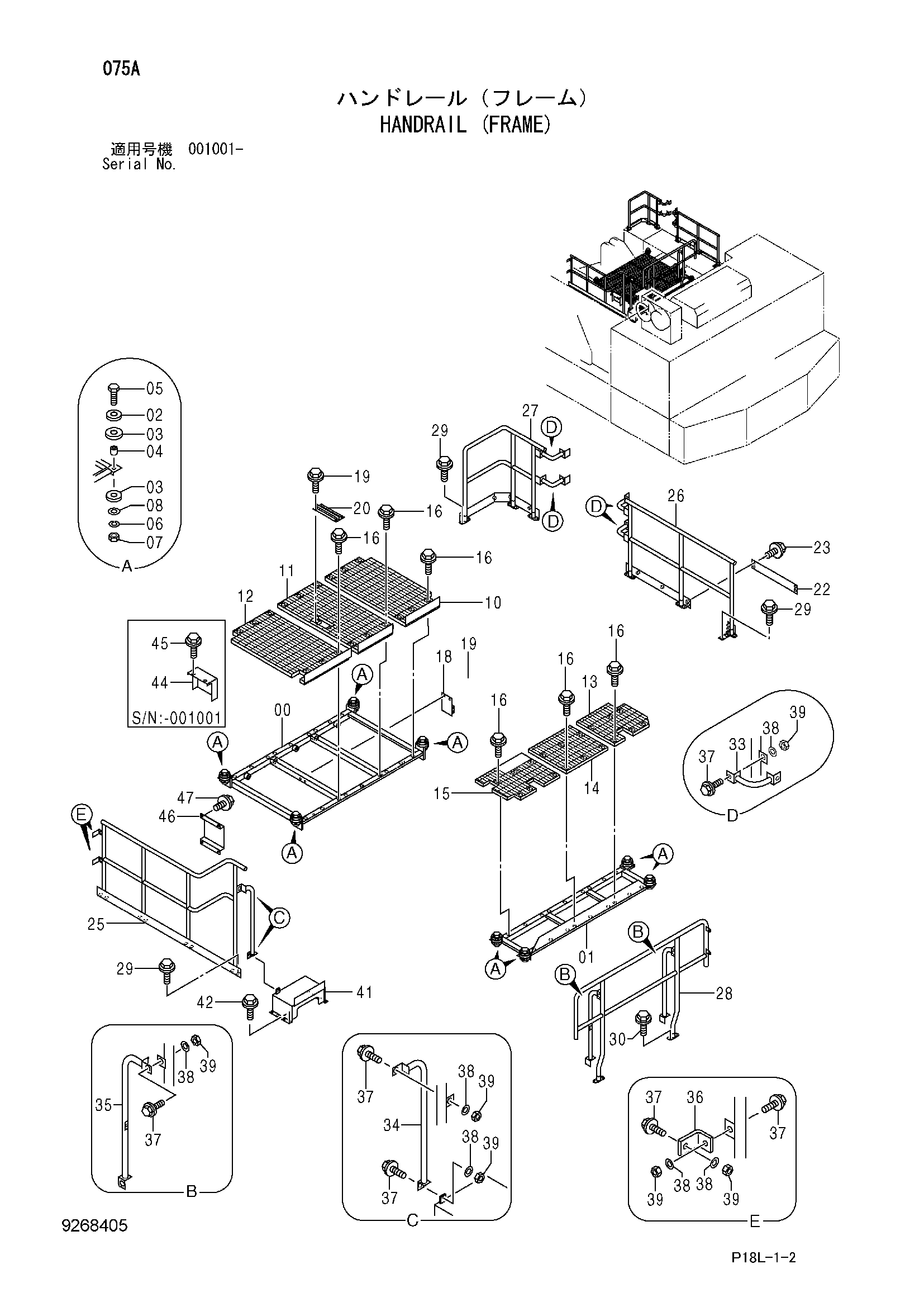

Заводская схема «Поручень (рама)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025016 | Опора | 1 |
| 01 | 7051518 | Опора | 1 |
| 02 | 4353067 | Пластина | 8 |
| 03 | 4353068 | Резиновая прокладка | 16 |
| 04 | 4353061 | Проставка | 8 |
| 05 | J901480 | Болт | 8 |
| 06 | A590914 | Пружинная шайба | 8 |
| 07 | J950014 | Гайка | 8 |
| 08 | J222014 | Шайба | 8 |
| 10 | 8081912 | Ступень | 1 |
| 11 | 7039324 | Ступень | 1 |
| 12 | 8081913 | Ступень | 1 |
| 13 | 8076365 | Ступень | 1 |
| 14 | 8106373 | Ступень | 1 |
| 15 | 7051514 | Ступень | 1 |
| 16 | J281030 | Болт с шайбой | 36 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 9748536 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 6 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 9748537 | Крышка | 1 |
| 22 | 4660284 | Пластина | 1 |
| 23 | J271030 | Болт с шайбой | 4 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 7050772 | Поручень | 1 |
| 25 | 7053744 | Поручень | 1 |
| 26 | 7051509 | Поручень | 1 |
| 27 | 8106710 | Поручень | 1 |
| 28 | 7039321 | Поручень | 1 |
| 29 | J271235 | Болт с шайбой | 20 |
| 29A | J901235 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271230 | Болт с шайбой | 4 |
| 30A | J901230 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 33 | 9744447 | Трубка | 4 |
| 34 | 9744411 | Трубка | 1 |
| 35 | 9747671 | Трубка | 2 |
| 36 | 4660307 | Пластина | 2 |
| 36 | 4676526 | Пластина | 2 |
| 37 | J281240 | Болт с шайбой | 18 |
| 37A | J901240 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 38 | 4249324 | Шайба | 18 |
| 39 | J950012 | Гайка | 18 |
| 41 | 8106739 | Ступень | 1 |
| 42 | J271225 | Болт с шайбой | 8 |
| 42A | J901225 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | 8106965 | Крышка | 1 |
| 45 | J271025 | Болт с шайбой | 2 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | 4678289 | Крышка | 1 |
| 47 | J271025 | Болт с шайбой | 4 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
