Вентилятор привод трубопроводы — HITACHI EX2500-6

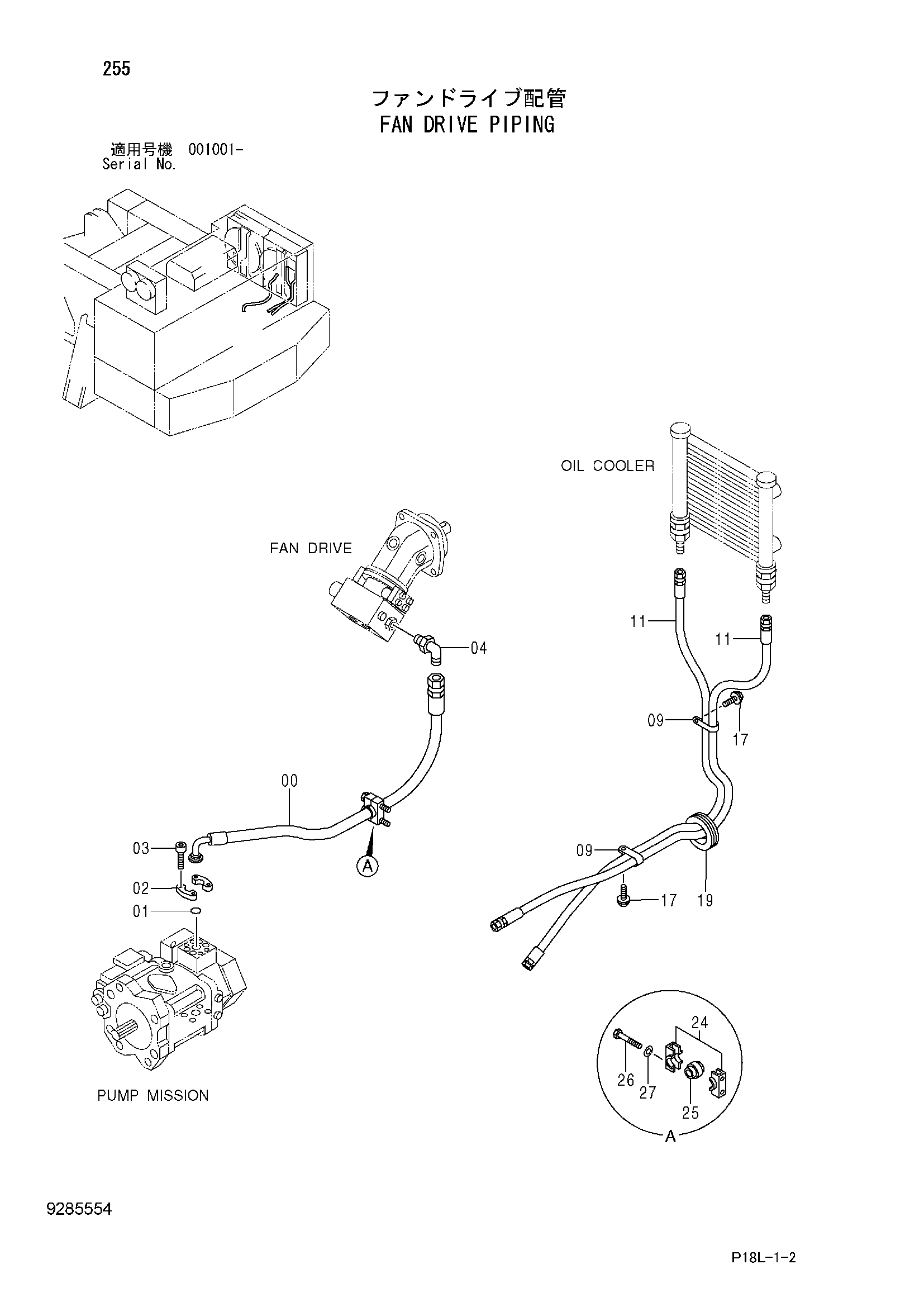

Заводская схема «Вентилятор привод трубопроводы» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447199 | Шланг | 1 |
| 01 | 971489 | Уплотнительное кольцо | 1 |
| 02 | 4506459 | Разъёмный фланец | 2 |
| 03 | M341036 | Болт с внутренним шестигранником | 4 |
| 04 | A852366 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4190266 | Зажим | 2 |
| 11 | 4485404 | Шланг | 2 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4221019 | Резиновая втулка | 1 |
| 24 | 4189932 | Хомут | 1 |
| 25 | 4407307 | Втулка | 1 |
| 26 | J901000 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
