Напорные трубопроводы (рама) — HITACHI EX2500-6

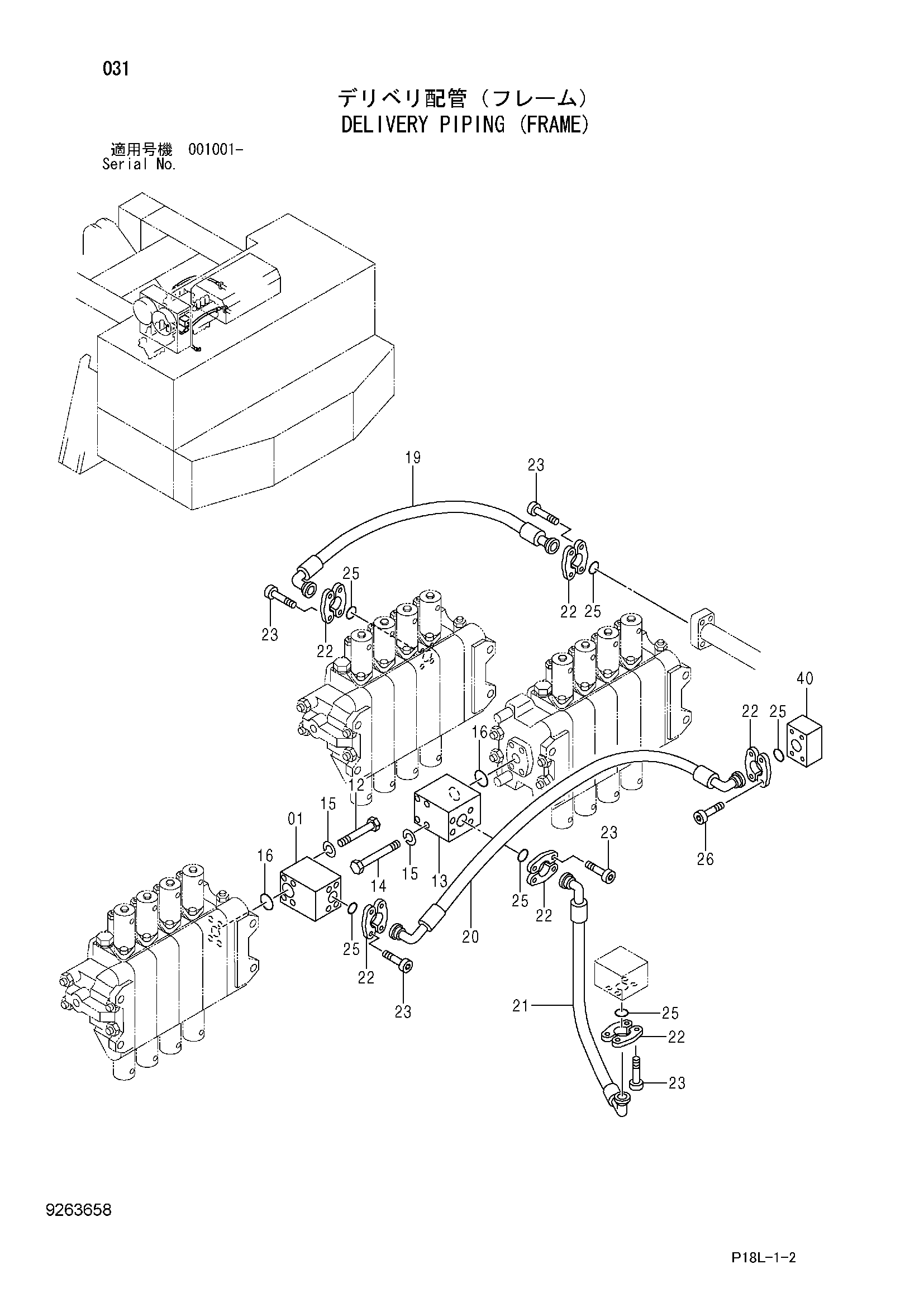

Заводская схема «Напорные трубопроводы (рама)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3069387 | Блок | 1 |
| 12 | J932012 | Болт | 4 |
| 13 | 3070314 | Блок | 1 |
| 14 | J932016 | Болт | 4 |
| 15 | J222020 | Шайба | 8 |
| 16 | 4292385 | Уплотнительное кольцо | 2 |
| 19 | 4332165 | Шланг | 1 |
| 20 | 4411894 | Шланг | 1 |
| 21 | 4345436 | Шланг | 1 |
| 22 | 4169565 | Разъёмный фланец | 12 |
| 23 | M342065 | Болт с внутренним шестигранником | 20 |
| 25 | 4292385 | Уплотнительное кольцо | 6 |
| 26 | M342005 | Болт с внутренним шестигранником | 4 |
| 40 | 3084376 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
