Кондиционер трубопроводы (1) — HITACHI EX2500-6

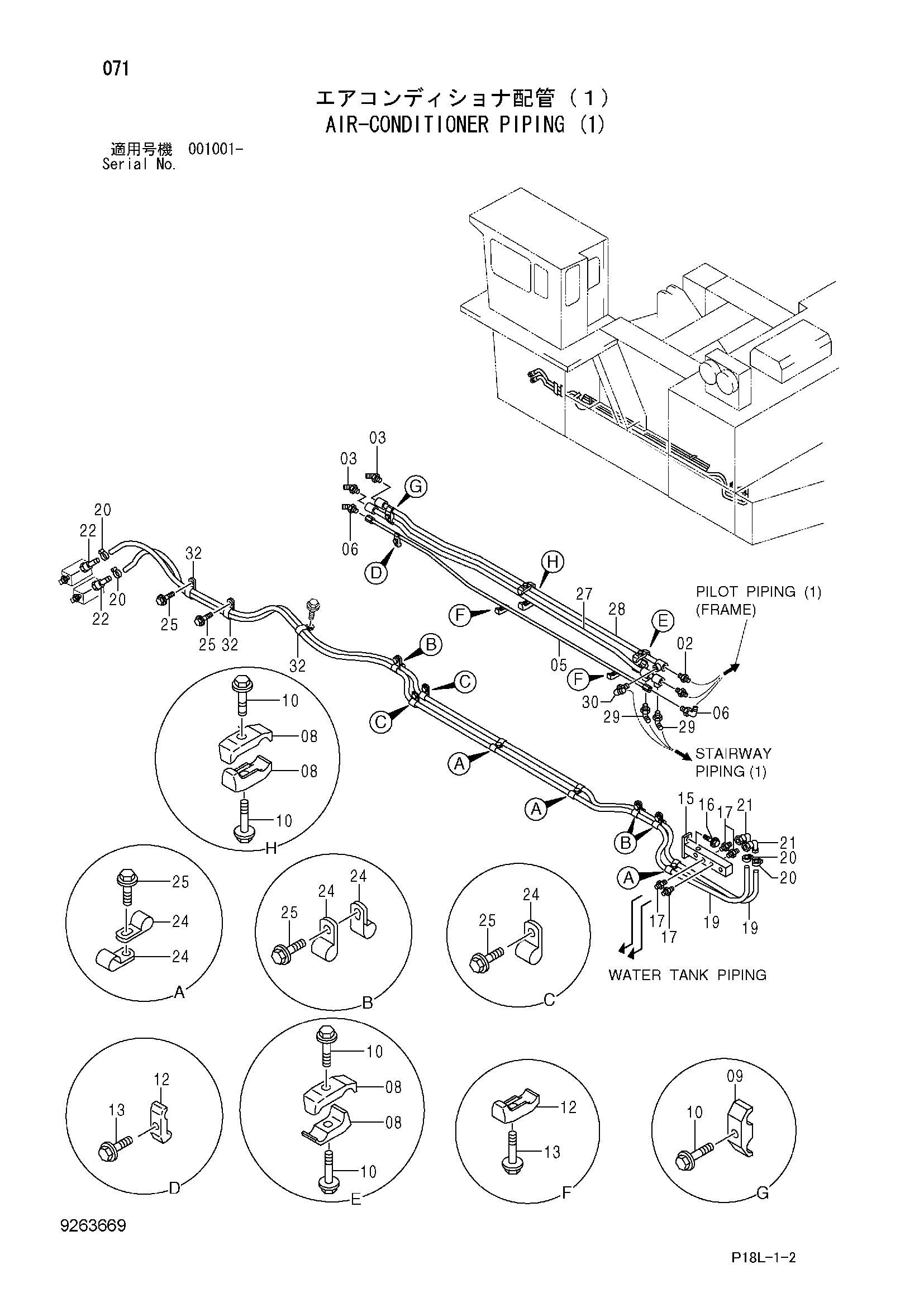

Заводская схема «Кондиционер трубопроводы (1)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852166 | Адаптер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852366 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 9765029 | Трубка | 1 |
| 06 | A852344 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4053595 | Хомут трубки | 4 |
| 09 | 4053596 | Хомут трубки | 1 |
| 10 | J271255 | Болт с шайбой | 5 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4138227 | Хомут трубки | 3 |
| 13 | J271040 | Болт с шайбой | 3 |
| 13A | J901040 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 8081824 | Блок | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4221278 | Адаптер | 4 |
| 19 | 4358629 | Шланг | 2 |
| 20 | 4514699 | Хомут шланга | 4 |
| 21 | 4356914 | Адаптер | 2 |
| 22 | 4356911 | Адаптер | 2 |
| 24 | 4190263 | Зажим | 14 |
| 25 | J271025 | Болт с шайбой | 10 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 8106651 | Трубка | 1 |
| 28 | 9766804 | Трубка | 1 |
| 29 | A852366 | Угловой штуцер | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4353073 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4192034 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
