Клапан в сборе — HITACHI EX2500-6

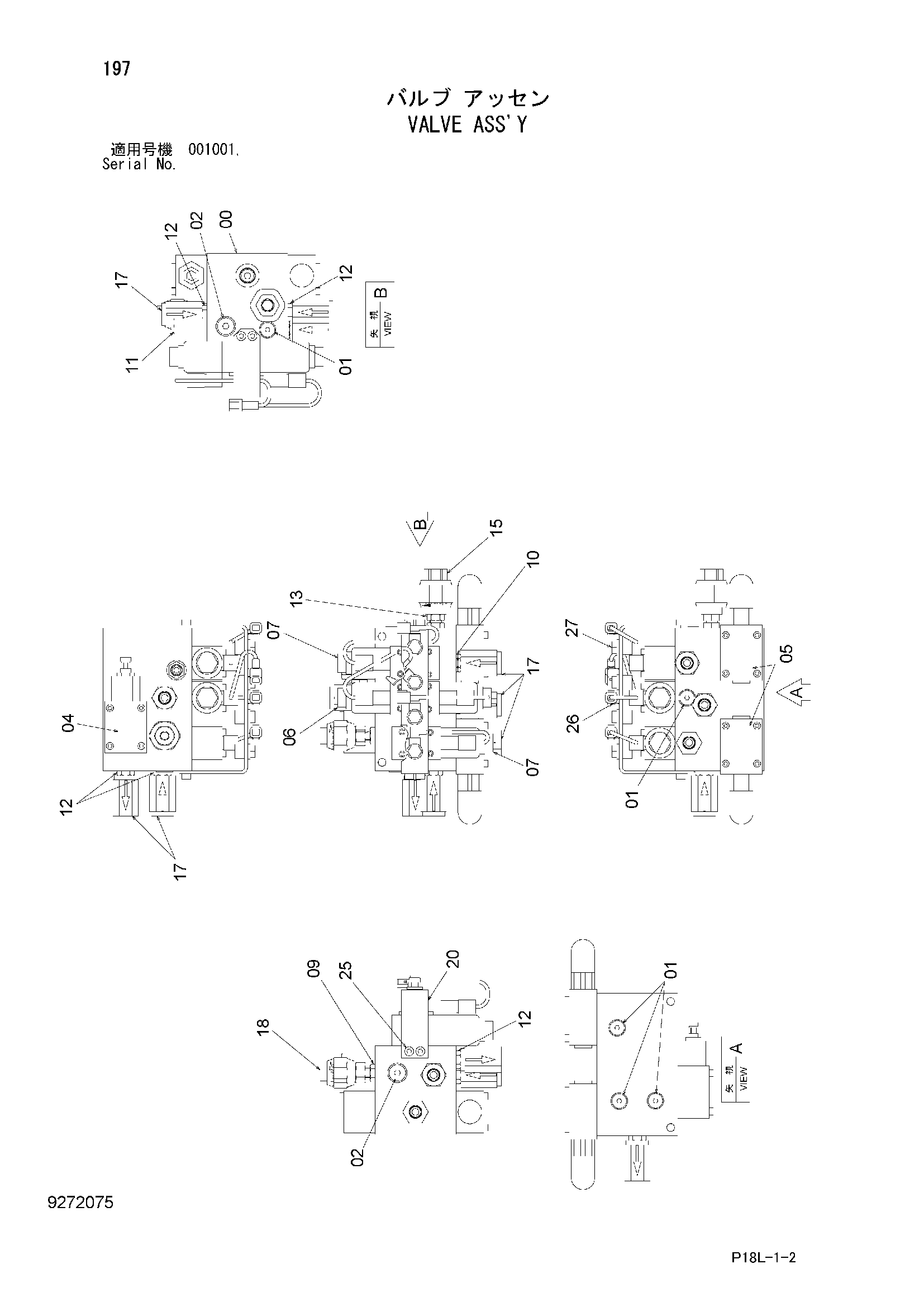

Заводская схема «Клапан в сборе» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9272075 | Клапан в сборе | 1 | |
| 00 | 1033861 | Коллектор | 1 |
| 01 | 9134110 | Пробка | 5 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 9134111 | Пробка | 2 |
| 02A | 4336167 | Пробка | 1 |
| 02B | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4663515 | Предохранительный клапан | 1 |
| 05 | 4640098 | Предохранительный клапан | 2 |
| 06 | 4639915 | Электромагнитный клапан | 1 |
| 07 | 4620795 | Электромагнитный клапан | 2 |
| 09 | 4219343 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4664038 | Дроссель | 1 |
| 11 | 4261357 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4620794 | Адаптер | 5 |
| 12A | 4509180 | Уплотнительное кольцо | 2 |
| 13 | 4198472 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 2 |
| 15 | 4620789 | Клапан словретур | 1 |
| 17 | 4404795 | Обратный клапан | 6 |
| 18 | 4664050 | Клапан тхроттле | 1 |
| 20 | 9764768 | Кронштейн | 1 |
| 25 | 4654960 | Болт с внутренним шестигранником | 1 |
| 26 | 4655900 | Кронштейн | 1 |
| 27 | 4655901 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
