Водяной бак — HITACHI EX2500-6

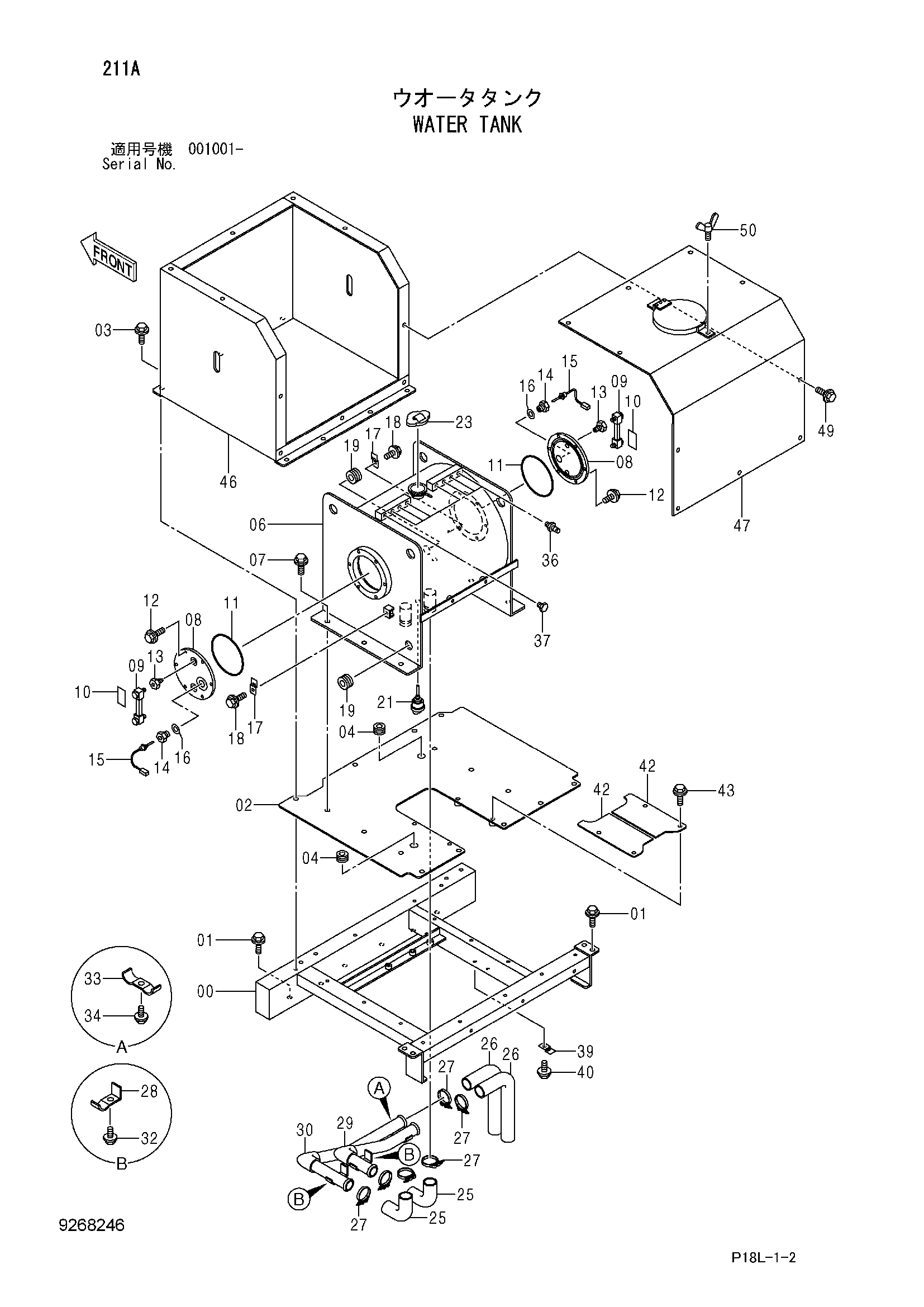

Заводская схема «Водяной бак» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024974 | Опора | 1 |
| 01 | J281235 | Болт с шайбой | 10 |
| 01A | J901235 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | 7051408 | Крышка | 1 |
| 03 | J281030 | Болт с шайбой | 9 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | 94-2808 | Резиновая втулка | 2 |
| 06 | 6024973 | Бак воды | 1 |
| 07 | J281035 | Болт с шайбой | 6 |
| 07A | J901035 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | 4623051 | Крышка | 2 |
| 09 | 4622055 | Указатель уровня | 2 |
| 10 | 4376634 | Информационная табличка | 2 |
| 11 | A810165 | Уплотнительное кольцо | 2 |
| 12 | J271025 | Болт с шайбой | 12 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4622052 | Адаптер | 4 |
| 14 | 4615801 | Переходник | 2 |
| 15 | 4614098 | Выключатель уровень | 2 |
| 16 | 4433439 | Уплотнительная шайба | 2 |
| 17 | 4448037 | Кронштейн | 2 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4205136 | Резиновая втулка | 2 |
| 21 | 4662935 | Выключатель уровень | 1 |
| 23 | 4441579 | Колпачок | 1 |
| 25 | 4659647 | Резиновый шланг | 2 |
| 26 | 4659648 | Резиновый шланг | 2 |
| 27 | 4282474 | Хомут шланга | 6 |
| 28 | 4053698 | Хомут трубки | 2 |
| 29 | 8106512 | Трубка | 1 |
| 30 | 8106513 | Трубка | 1 |
| 32 | J271275 | Болт с шайбой | 2 |
| 32A | J901275 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 4053696 | Хомут трубки | 1 |
| 34 | J271280 | Болт с шайбой | 1 |
| 34A | J901280 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4303601 | Соединение | 7 |
| 37 | 94-2011 | Пробка | 1 |
| 39 | 4448037 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 1 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4659646 | Крышка | 2 |
| 43 | J271025 | Болт с шайбой | 4 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 46 | 6025403 | Крышка | 1 |
| 47 | 7052480 | Крышка | 1 |
| 49 | J281025 | Болт с шайбой | 10 |
| 49A | J901025 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 50 | M361220 | Болт винг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
