Ковш 15.0m3(JIS 94) — HITACHI EX2500-6

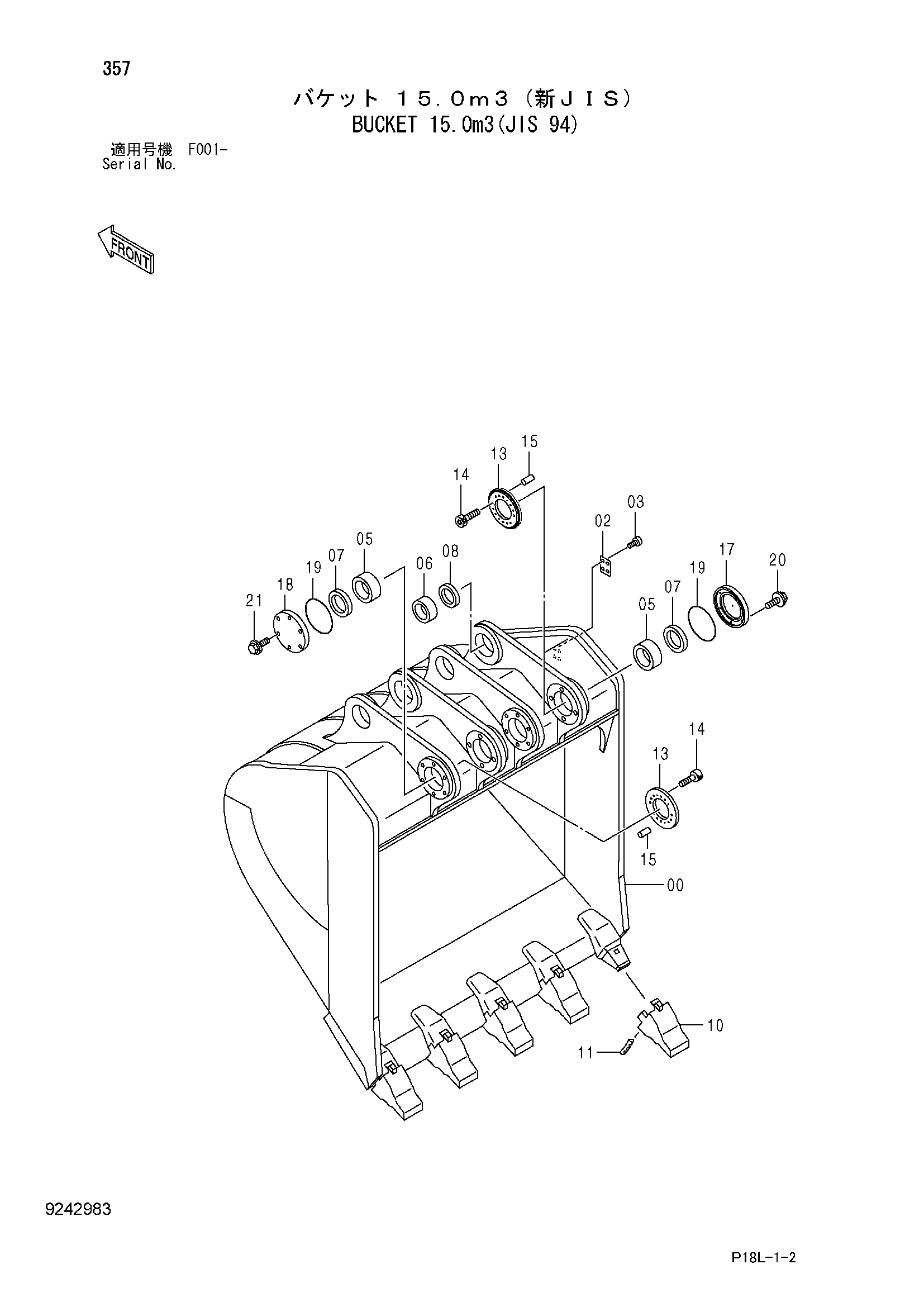

Заводская схема «Ковш 15.0m3(JIS 94)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | M492564 | Приводной винт | 4 |
| 05 | 4459227 | Втулка | 4 |
| 06 | 4385639 | Втулка | 4 |
| 07 | 4175470 | Пылезащитное уплотнение | 4 |
| 08 | 4083968 | Пылезащитное уплотнение | 4 |
| 10 | 4404443 | Коронка зуба | 5 |
| 11 | 4393243 | Стопорный палец | 5 |
| 13 | 3099698 | Упорная пластина | 4 |
| 14 | M341030 | Болт с внутренним шестигранником | 16 |
| 15 | J401650 | Установочный штифт | 32 |
| 17 | 3097369 | Крышка | 2 |
| 18 | 3097370 | Крышка | 2 |
| 19 | A811270 | Уплотнительное кольцо | 4 |
| 20 | J271255 | Болт с шайбой | 12 |
| 20A | J901255 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271240 | Болт с шайбой | 12 |
| 21A | J901240 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
