Ступень (кабина) — HITACHI EX2500-6

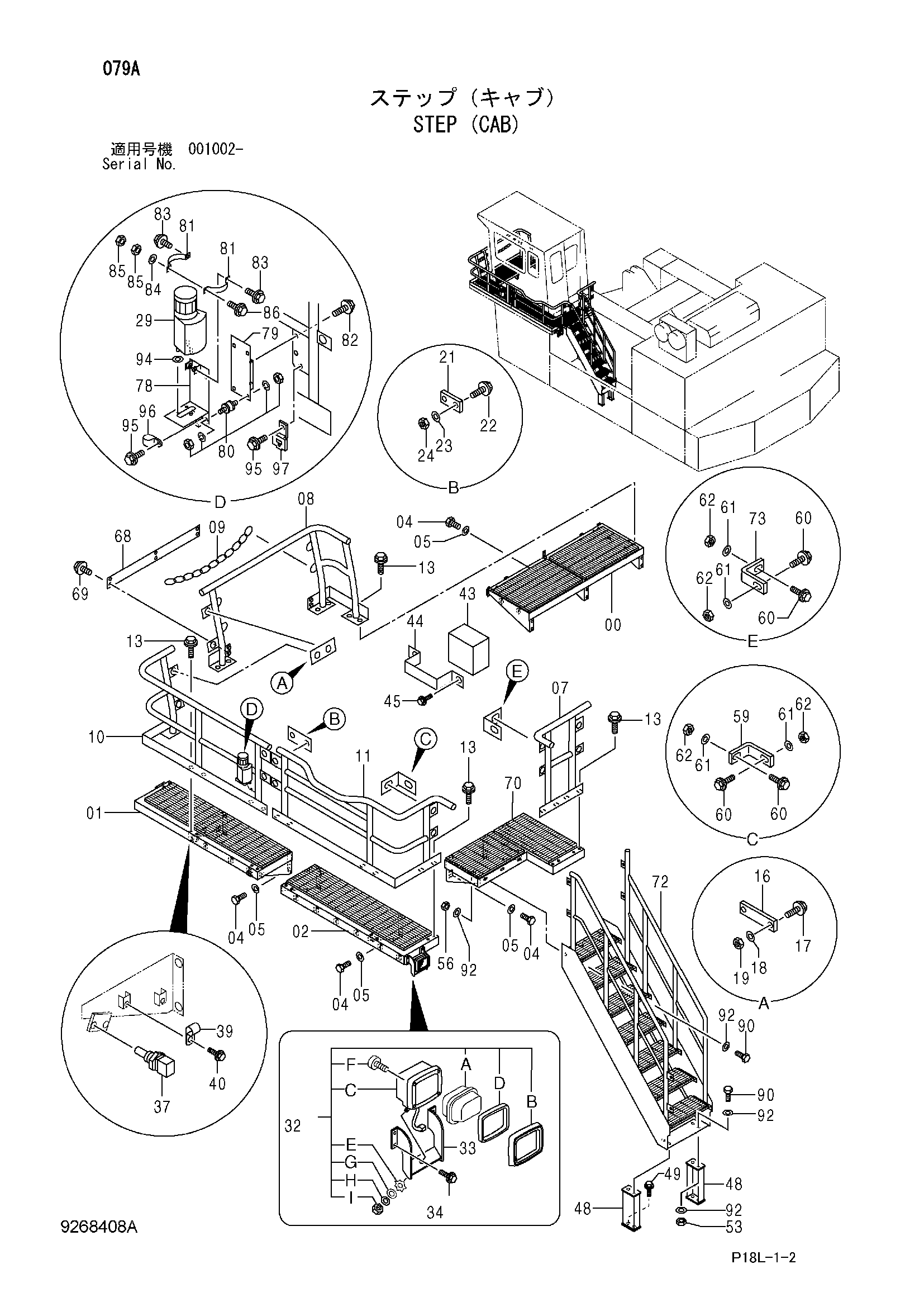

Заводская схема «Ступень (кабина)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053693 | Ступень | 1 |
| 01 | 7053694 | Ступень | 1 |
| 02 | 7050444 | Ступень | 1 |
| 04 | J931635 | Болт | 20 |
| 05 | J222016 | Шайба | 20 |
| 07 | 8098017 | Поручень | 1 |
| 08 | 7053696 | Поручень | 1 |
| 09 | 4652389 | Цепь | 2 |
| 10 | 7053210 | Поручень | 1 |
| 11 | 7050447 | Поручень | 1 |
| 13 | J271240 | Болт с шайбой | 22 |
| 13A | J901240 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4364672 | Пластина | 2 |
| 17 | J281235 | Болт с шайбой | 4 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 4249324 | Шайба | 4 |
| 19 | J950012 | Гайка | 4 |
| 21 | 4401061 | Пластина | 2 |
| 22 | J281235 | Болт с шайбой | 4 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | 4249324 | Шайба | 4 |
| 24 | J950012 | Гайка | 4 |
| 29 | 4657634 | Фонарь воркинг | 1 |
| 32 | 4336570 замена: 4326800 | Фара | 1 |
| 32 | 4326800 | Фара | 1 |
| 32A | 4326801 | Ленс блок | 1 |
| 32B | 4326802 | Рама | 1 |
| 32C | 4285648 | Лампа | 1 |
| 32D | 4326803 | Прокладка | 1 |
| 32E | 4307026 | Шайба | 1 |
| 32F | 4307027 | Винт | 4 |
| 32G | A590114 | Плоская шайба | 1 |
| 32H | A590914 | Пружинная шайба | 1 |
| 32I | J952014 | Гайка | 1 |
| 33 | 8059828 | Кронштейн | 1 |
| 34 | J271030 | Болт с шайбой | 4 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 37 | 4250260 | Датчик | 1 |
| 39 | 4190261 | Зажим | 1 |
| 40 | J271025 | Болт с шайбой | 1 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 43 | 4626135 | Устройство ескапе | 1 |
| 44 | 9751682 | Кронштейн | 1 |
| 45 | J271025 | Болт с шайбой | 2 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 48 | 9766681 | Кронштейн | 2 |
| 49 | J281235 | Болт с шайбой | 4 |
| 49A | J901235 | Болт | 1 |
| 49B | 4249324 | Шайба | 1 |
| 53 | J950012 | Гайка | 4 |
| 56 | J950012 | Гайка | 3 |
| 59 | 4451373 | Пластина | 2 |
| 60 | J281240 | Болт с шайбой | 8 |
| 60A | J901240 | Болт | 1 |
| 60B | 4249324 | Шайба | 1 |
| 61 | 4249324 | Шайба | 8 |
| 62 | J950012 | Гайка | 8 |
| 68 | 4676243 | Пластина | 1 |
| 69 | J271025 | Болт с шайбой | 6 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | 7053740 | Ступень | 1 |
| 72 | 6025874 | Ступень | 1 |
| 73 | 4676526 | Пластина | 2 |
| 78 | 8111741 | Кронштейн | 1 |
| 79 | 9768825 | Кронштейн | 1 |
| 80 | 4677490 | Резиновая подушка | 4 |
| 81 | 9768832 | Хомут | 2 |
| 82 | J271025 | Болт с шайбой | 2 |
| 82A | J901025 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
| 83 | J260820 | Болт с шайбой | 2 |
| 83A | J900820 | Болт | 1 |
| 83B | A590108 | Плоская шайба | 1 |
| 84 | A590108 | Плоская шайба | 1 |
| 85 | J950008 | Гайка | 2 |
| 86 | J260830 | Болт с шайбой | 1 |
| 86A | J900830 | Болт | 1 |
| 86B | A590108 | Плоская шайба | 1 |
| 90 | J921245 | Болт | 7 |
| 92 | 4183252 | Шайба | 14 |
| 94 | A590105 | Плоская шайба | 3 |
| 95 | J271025 | Болт с шайбой | 2 |
| 95A | J901025 | Болт | 1 |
| 95B | J222010 | Шайба | 1 |
| 96 | 4190274 | Зажим | 1 |
| 97 | 4448037 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
