Пилотные гидролинии (5)(гидрораспределитель) — HITACHI EX2500-6

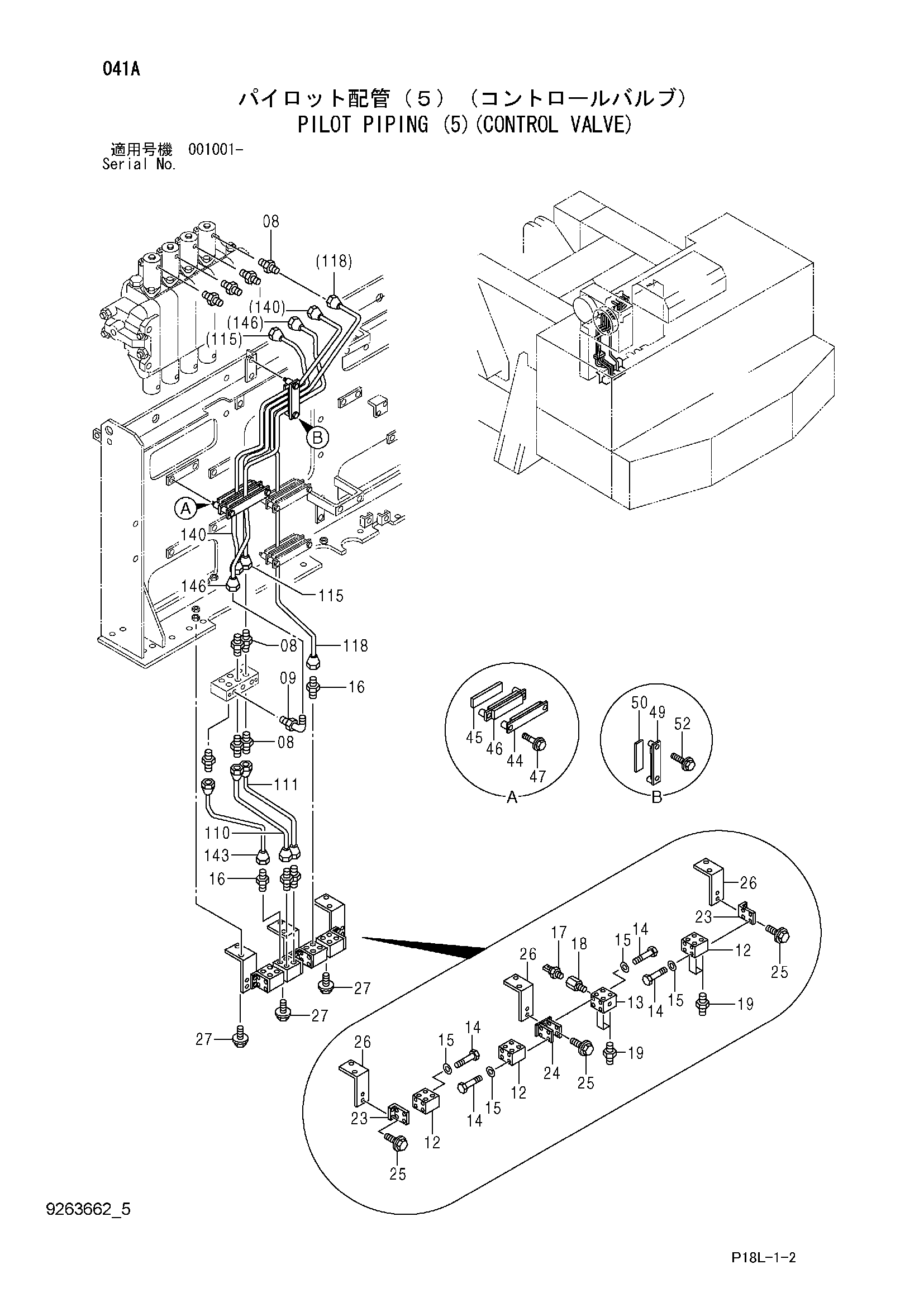

Заводская схема «Пилотные гидролинии (5)(гидрораспределитель)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4344020 | Адаптер | 9 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4344046 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4642969 | Блок | 3 |
| 13 | 4254612 | Челночный клапан | 1 |
| 14 | J900890 | Болт | 16 |
| 15 | A590108 | Плоская шайба | 16 |
| 16 | 4344020 | Адаптер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4436535 | Датчик давления | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4463140 | Адаптер | 1 |
| 18A | 4506408 | Уплотнительное кольцо | 1 |
| 19 | A852133 | Адаптер | 8 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9765819 | Кронштейн | 2 |
| 24 | 9765827 | Кронштейн | 1 |
| 25 | J271035 | Болт с шайбой | 6 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 9765817 | Кронштейн | 3 |
| 27 | J271045 | Болт с шайбой | 6 |
| 27A | J901045 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 44 | 9743906 | Хомут | 1 |
| 45 | 4344541 | Резиновая прокладка | 1 |
| 46 | 9746293 | Хомут | 1 |
| 47 | J271060 | Болт с шайбой | 2 |
| 47A | J901060 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 9743907 | Хомут | 1 |
| 50 | 4344542 | Резиновая прокладка | 1 |
| 52 | J271035 | Болт с шайбой | 2 |
| 52A | J901035 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 110 | 4386161 | Трубка | 1 |
| 111 | 4386162 | Трубка | 1 |
| 115 | 3071406 | Трубка | 1 |
| 118 | 3071399 | Трубка | 1 |
| 140 | 3071404 | Трубка | 1 |
| 143 | 4403064 | Трубка | 1 |
| 146 | 3082673 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
