Крышка двигателя (2) — HITACHI EX2500-6

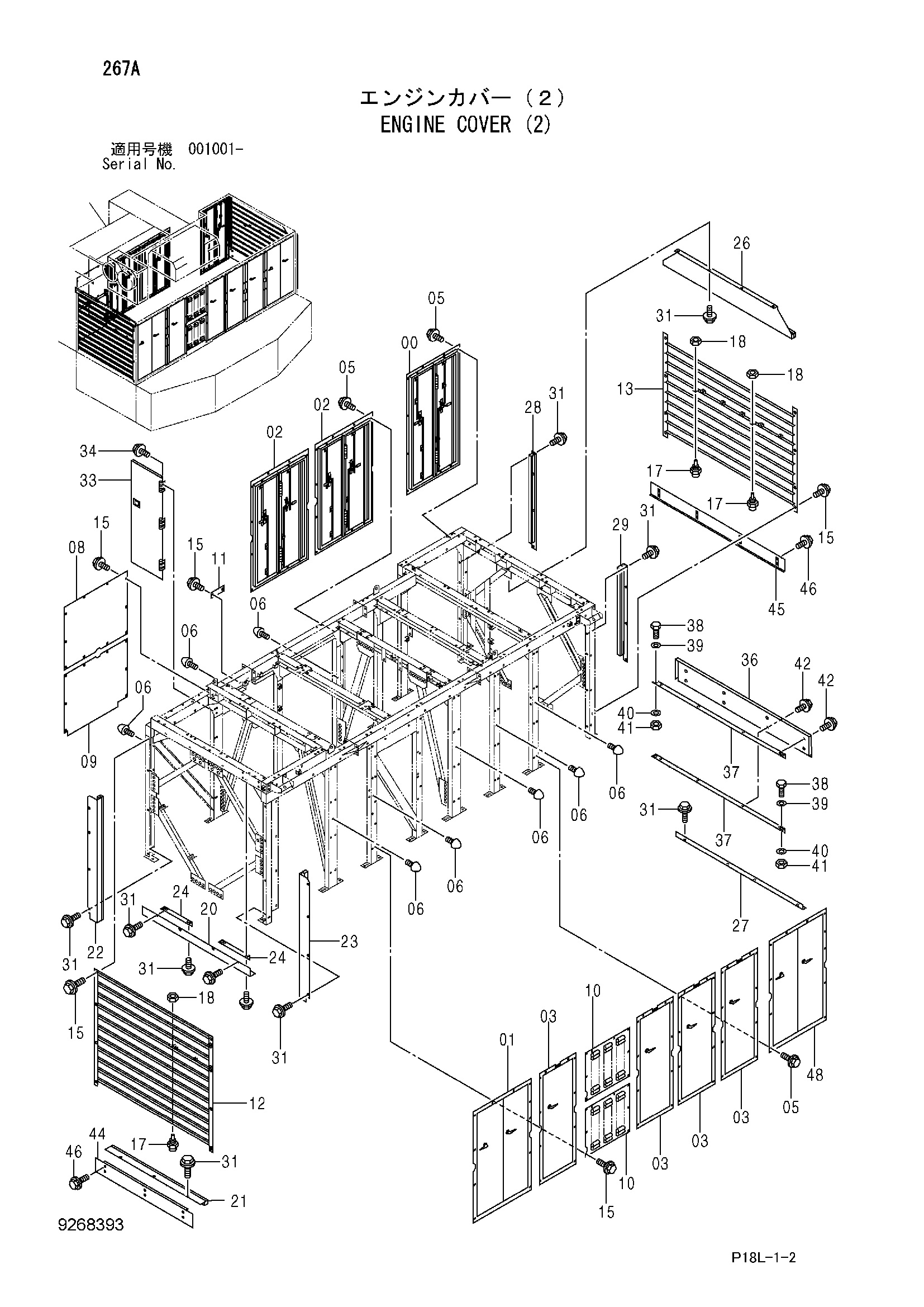

Заводская схема «Крышка двигателя (2)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9268412 | Дверь (1) | 1 |
| 01 | 9268413 | Дверь (2) | 1 |
| 02 | 9268414 | Дверь (3) | 2 |
| 03 | 9268415 | Дверь (4) | 4 |
| 05 | J281030 | Болт с шайбой | 90 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | 4371411 | Ограничитель резиновый | 8 |
| 08 | 8103993 | Крышка | 1 |
| 09 | 8103997 | Крышка | 1 |
| 10 | 3108823 | Крышка | 2 |
| 11 | 4651641 | Крышка | 1 |
| 12 | 7051448 | Решётка | 1 |
| 13 | 7051449 | Решётка | 1 |
| 15 | J281030 | Болт с шайбой | 48 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 4250260 | Датчик | 3 |
| 18 | A501210 | Гайка | 3 |
| 20 | 8106595 | Крышка | 1 |
| 21 | 8106596 | Крышка | 1 |
| 22 | 8106598 | Крышка | 1 |
| 23 | 8106599 | Крышка | 1 |
| 24 | 9766783 | Кронштейн | 2 |
| 26 | 8106597 | Крышка | 1 |
| 27 | 3108824 | Крышка | 1 |
| 28 | 8106601 | Крышка | 1 |
| 29 | 8106600 | Крышка | 1 |
| 31 | J281030 | Болт с шайбой | 35 |
| 31A | J901030 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
| 33 | 4660021 | Дверь | 1 |
| 34 | J260825 | Болт с шайбой | 6 |
| 34A | J900825 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 4447223 | Крышка | 1 |
| 37 | 9743478 | Кронштейн | 2 |
| 38 | J901030 | Болт | 4 |
| 39 | J222010 | Шайба | 4 |
| 40 | A590110 | Плоская шайба | 4 |
| 41 | J950010 | Гайка | 4 |
| 42 | J281030 | Болт с шайбой | 8 |
| 42A | J901030 | Болт | 1 |
| 42B | 4486055 | Шайба | 1 |
| 44 | 4669341 | Крышка | 1 |
| 45 | 9767825 | Крышка | 1 |
| 46 | J281030 | Болт с шайбой | 14 |
| 46A | J901030 | Болт | 1 |
| 46B | 4486055 | Шайба | 1 |
| 48 | 9286592 | Дверь (5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
