Быстрый заправка трубопроводы — HITACHI EX2500-6

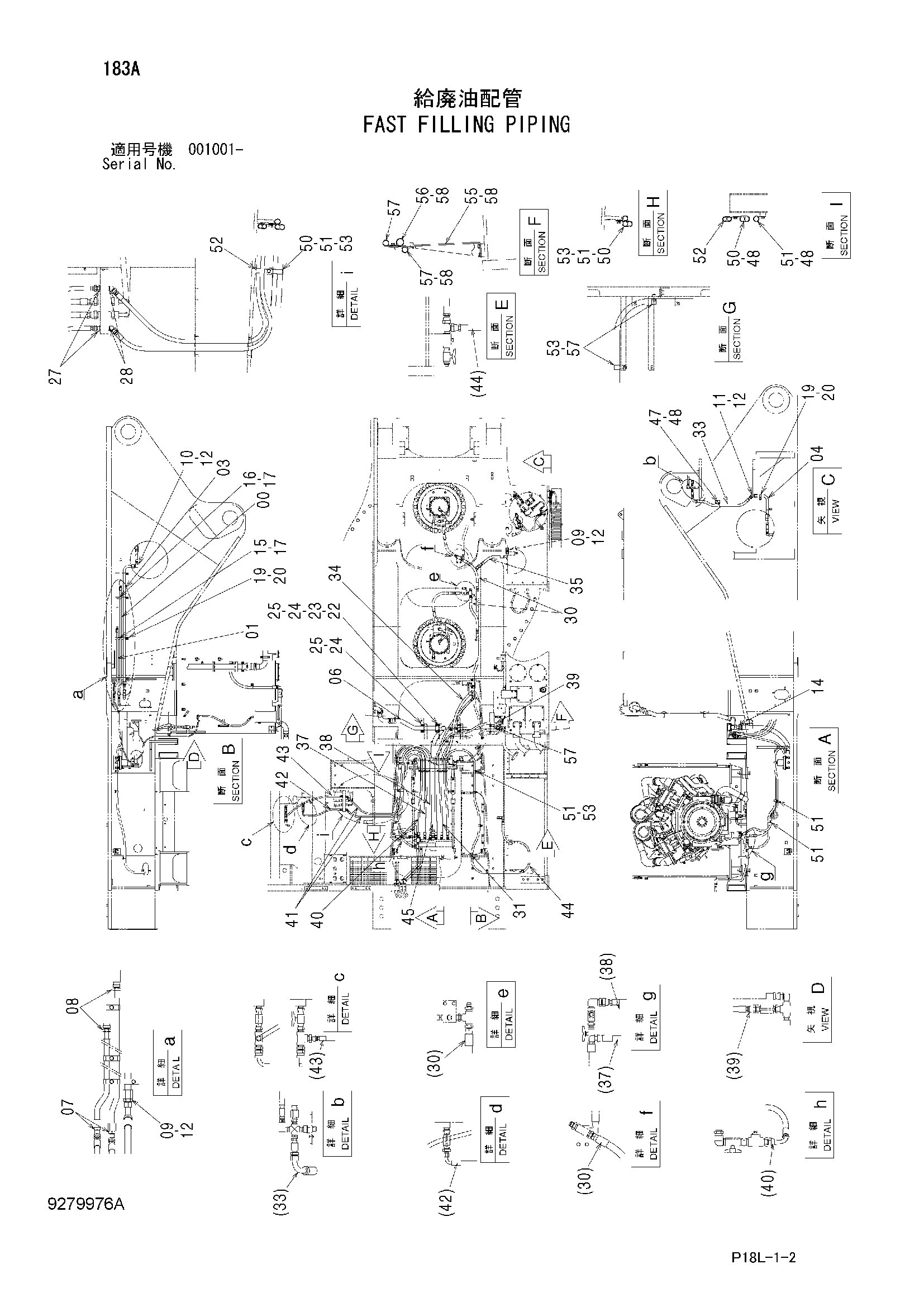

Заводская схема «Быстрый заправка трубопроводы» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082554 | Трубка | 1 |
| 01 | 8082555 | Трубка | 1 |
| 03 | 8082556 | Трубка | 1 |
| 04 | 9755980 | Трубка | 1 |
| 06 | 8104838 | Трубка | 1 |
| 07 | A852266 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853188 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A853388 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A853288 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 14 | 94-1308 | Адаптер | 1 |
| 15 | 4053596 | Хомут трубки | 2 |
| 16 | 4053595 | Хомут трубки | 1 |
| 17 | J271255 | Болт с шайбой | 3 |
| 17A | J901255 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4053598 | Хомут трубки | 6 |
| 20 | J271265 | Болт с шайбой | 6 |
| 20A | J901265 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 9755922 | Кронштейн | 1 |
| 23 | J271230 | Болт с шайбой | 2 |
| 23A | J901230 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4053865 | Хомут трубки | 2 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4221287 | Адаптер | 2 |
| 28 | 4182658 | Угловой штуцер | 2 |
| 30 | 4301411 | Шланг | 2 |
| 31 | 4659110 | Шланг | 2 |
| 33 | 4228761 | Шланг | 1 |
| 34 | 4659111 | Шланг | 1 |
| 35 | 4659112 | Шланг | 1 |
| 37 | 4673022 | Шланг | 1 |
| 38 | 4659116 | Шланг | 1 |
| 39 | 4432865 | Шланг | 1 |
| 40 | 4485421 | Шланг | 1 |
| 41 | 4659113 | Шланг | 2 |
| 42 | 4284081 | Шланг | 1 |
| 43 | 4289928 | Шланг | 1 |
| 44 | 4667869 | Шланг | 1 |
| 45 | 4659114 | Шланг | 1 |
| 47 | 4190264 | Зажим | 1 |
| 48 | J271020 | Болт с шайбой | 1 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 4192034 | Зажим | 3 |
| 51 | 4190263 | Зажим | 9 |
| 52 | 4190266 | Зажим | 2 |
| 53 | J271025 | Болт с шайбой | 9 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 9768913 | Кронштейн | 1 |
| 56 | 4190264 | Зажим | 1 |
| 57 | 4192035 | Зажим | 5 |
| 58 | J271025 | Болт с шайбой | 4 |
| 58A | J901025 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
