Двигатель платформа — HITACHI EX2500-6

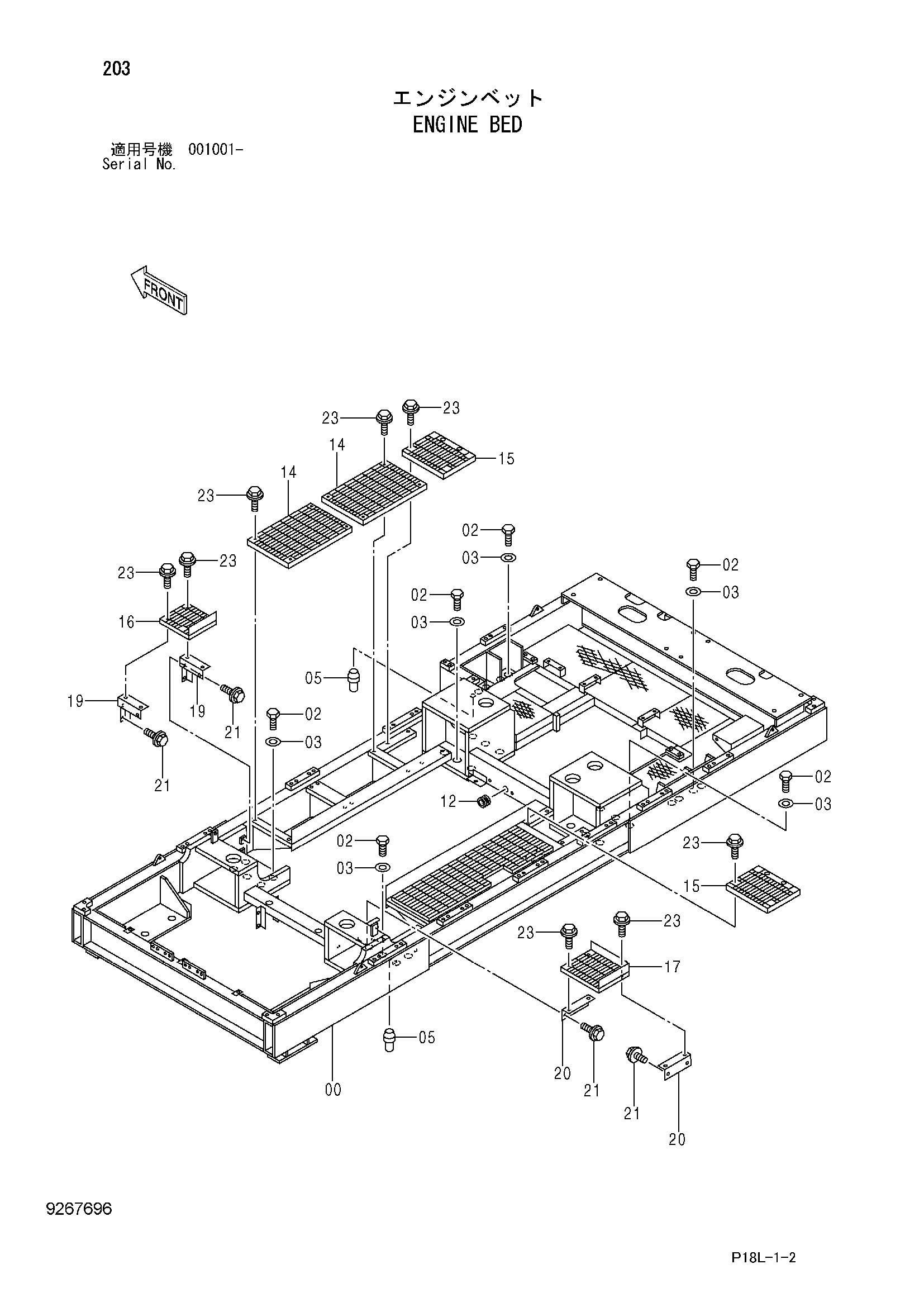

Заводская схема «Двигатель платформа» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010795 | Платформа двигатель | 1 |
| 02 | J833080 | Болт | 30 |
| 03 | 4114408 | Шайба | 30 |
| 05 | 4350199 | Установочный штифт | 2 |
| 12 | 4509404 | Резиновая втулка | 1 |
| 14 | 8105202 | Ступень | 2 |
| 15 | 8076816 | Ступень | 2 |
| 16 | 8106339 | Ступень | 1 |
| 17 | 8104519 | Ступень | 1 |
| 19 | 9766674 | Кронштейн | 2 |
| 20 | 9766673 | Кронштейн | 2 |
| 21 | J271025 | Болт с шайбой | 8 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | J281030 | Болт с шайбой | 24 |
| 23A | J901030 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
