Трубопроводы системы смазки (2)(экскаватор) — HITACHI EX2500-6

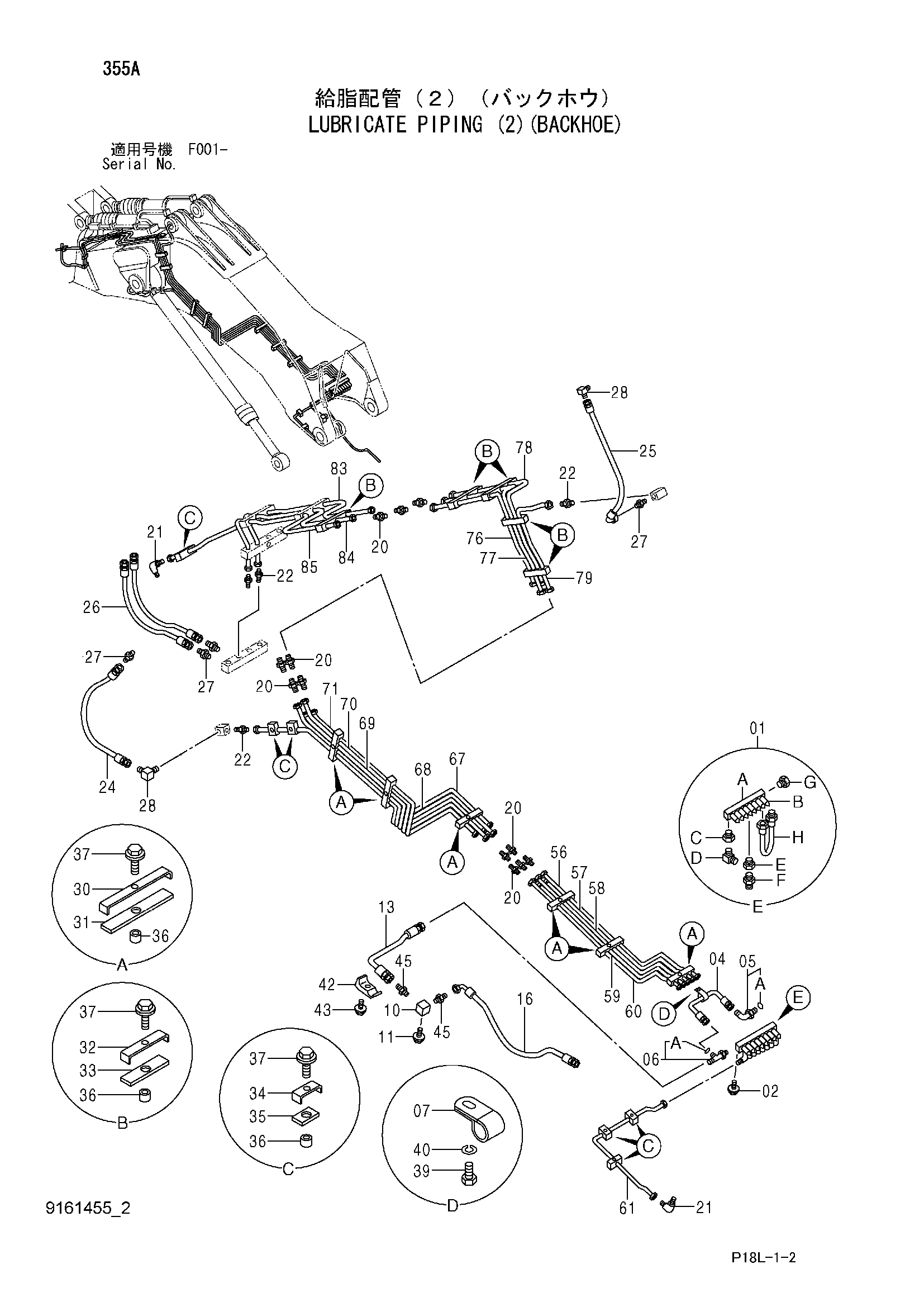

Заводская схема «Трубопроводы системы смазки (2)(экскаватор)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4386680 | Клапан | 1 |
| 01A | 4407066 | Коллектор | 1 |
| 01B | 4182051 | Клапан | 8 |
| 01C | 4253567 | Адаптер | 6 |
| 01D | 4097666 | Угловой штуцер | 6 |
| 01E | 4191439 | Адаптер | 6 |
| 01F | J75481 | Пресс-маслёнка | 6 |
| 01G | 4092534 | Пробка | 1 |
| 01H | 4372000 | Трубка | 2 |
| 02 | J260845 | Болт с шайбой | 4 |
| 02A | J900845 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 4305633 | Шланг | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4386724 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4190277 | Зажим | 1 |
| 10 | 4386717 | Блок | 1 |
| 11 | J271280 | Болт с шайбой | 2 |
| 11A | J901280 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 9748456 | Трубка | 1 |
| 16 | 4371893 | Шланг | 1 |
| 20 | 4099282 | Адаптер | 12 |
| 21 | 4097666 | Угловой штуцер | 2 |
| 22 | 4119986 | Адаптер | 4 |
| 24 | 4269794 | Шланг | 1 |
| 25 | 4203080 | Шланг | 1 |
| 26 | 4236741 | Шланг | 2 |
| 27 | 4154651 | Адаптер | 4 |
| 28 | 4154656 | Угловой штуцер | 2 |
| 30 | 4358669 | Хомут | 6 |
| 31 | 4358673 | Резиновая прокладка | 6 |
| 32 | 4273720 | Хомут | 5 |
| 33 | 4273721 | Резиновая прокладка | 5 |
| 34 | 4269656 | Хомут | 6 |
| 35 | 4269657 | Резиновая прокладка | 6 |
| 36 | 4269658 | Проставка | 17 |
| 37 | J271030 | Болт с шайбой | 17 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | J901020 | Болт | 1 |
| 40 | A590910 | Пружинная шайба | 1 |
| 42 | 4053595 | Хомут трубки | 2 |
| 43 | J271255 | Болт с шайбой | 2 |
| 43A | J901255 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 45 | 4221278 | Адаптер | 2 |
| 56 | 3104634 | Трубка | 1 |
| 57 | 3104635 | Трубка | 1 |
| 58 | 3104636 | Трубка | 1 |
| 59 | 3104637 | Трубка | 1 |
| 60 | 3104638 | Трубка | 1 |
| 61 | 3079503 | Трубка | 1 |
| 67 | 3104644 | Трубка | 1 |
| 68 | 3104645 | Трубка | 1 |
| 69 | 3104646 | Трубка | 1 |
| 70 | 3104647 | Трубка | 1 |
| 71 | 3104648 | Трубка | 1 |
| 76 | 3079519 | Трубка | 1 |
| 77 | 3079520 | Трубка | 1 |
| 78 | 3079521 | Трубка | 1 |
| 79 | 3079522 | Трубка | 1 |
| 83 | 3079526 | Трубка | 1 |
| 84 | 3079527 | Трубка | 1 |
| 85 | 3079528 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
