Двигатель отопитель трубопроводы (топливный) — HITACHI EX2500-6

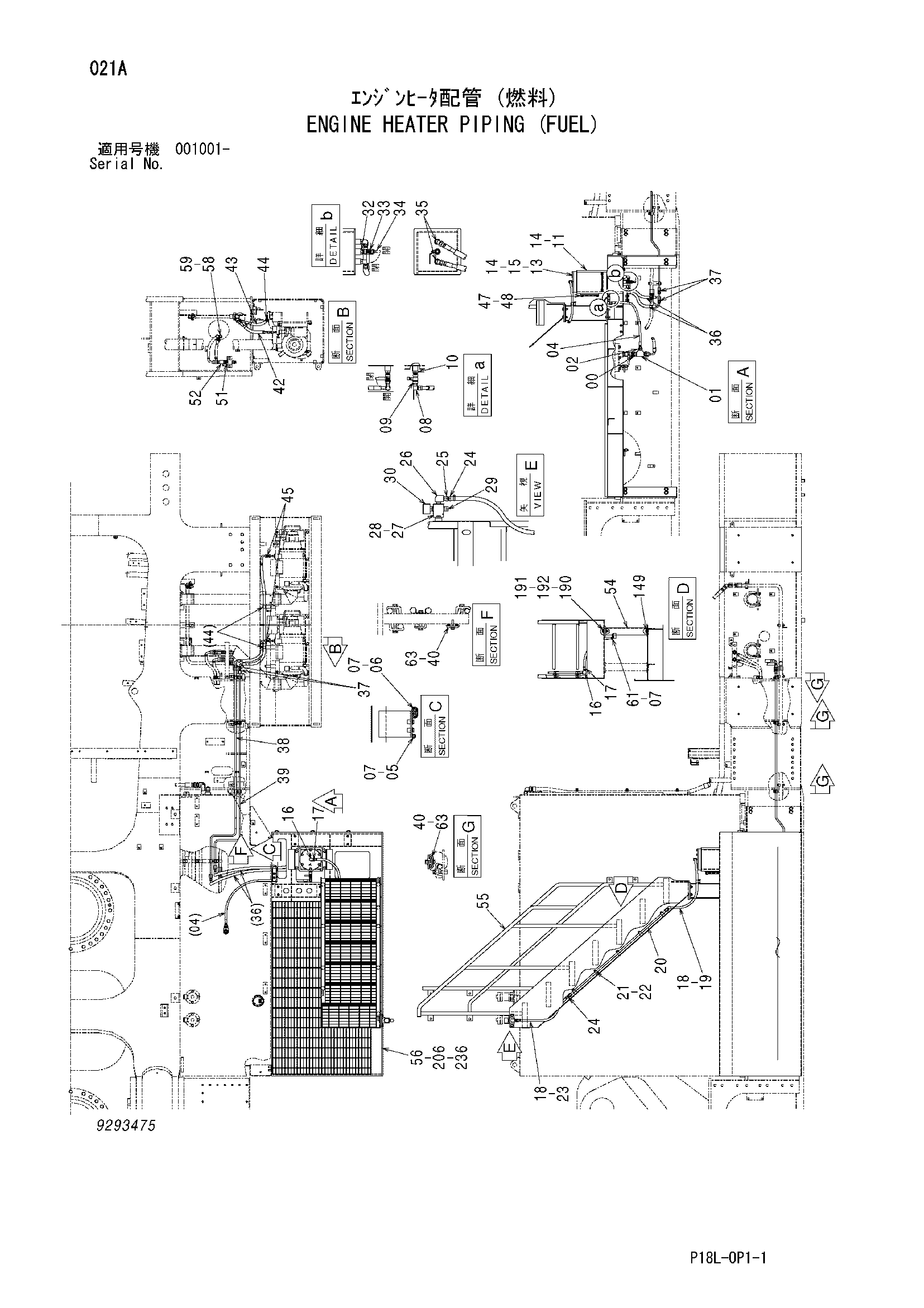

Заводская схема «Двигатель отопитель трубопроводы (топливный)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1705 | Адаптер | 1 |
| 01 | 94-0664 | Тройник | 1 |
| 02 | 4047653 | Адаптер | 1 |
| 04 | 4686572 | Топливный шланг | 1 |
| 05 | 4190253 | Зажим | 1 |
| 06 | 4192034 | Зажим | 1 |
| 07 | J271025 | Болт с шайбой | 3 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 94-1402 | Угловой штуцер | 1 |
| 09 | 4209782 | Шаровой клапан | 1 |
| 10 | 4229648 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 6024720 | Топливный бак | 1 |
| 13 | 4056216 | Крышка | 1 |
| 14 | J271030 | Болт с шайбой | 10 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A810165 | Уплотнительное кольцо | 1 |
| 16 | 94-0631 | Угловой штуцер | 2 |
| 17 | 4445292 | Соединение | 2 |
| 18 | 4688035 | Топливный шланг | 1 |
| 19 | 4514700 | Зажим шланг | 2 |
| 20 | 9766256 | Трубка | 1 |
| 21 | 4138227 | Хомут трубки | 5 |
| 22 | J271040 | Болт с шайбой | 5 |
| 22A | J901040 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4514700 | Зажим шланг | 2 |
| 24 | 4445292 | Соединение | 2 |
| 25 | 94-1602 | Переходник | 1 |
| 26 | 94-0632 | Угловой штуцер | 1 |
| 27 | 8085345 | Блок | 1 |
| 28 | J271020 | Болт с шайбой | 2 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4291577 | Пробка | 1 |
| 30 | 4162166 | Сапун | 1 |
| 32 | 4229648 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4209782 | Шаровой клапан | 1 |
| 34 | 94-2023 | Пробка | 1 |
| 35 | 4154671 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4686581 | Топливный шланг | 2 |
| 37 | 4200466 | Адаптер | 4 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 8109776 | Трубка | 1 |
| 39 | 8114295 | Трубка | 1 |
| 40 | 4001156 | Хомут трубки | 4 |
| 42 | 4686595 | Топливный шланг | 1 |
| 43 | 4686598 | Топливный шланг | 1 |
| 44 | 4190263 | Зажим | 2 |
| 45 | 4215650 | Адаптер | 2 |
| 47 | 449558 | Уплотнительная шайба | 4 |
| 48 | 8033923 | Указатель уровня | 1 |
| 48A | 4100967 | Болт | 2 |
| 51 | 94-1704 | Адаптер | 1 |
| 52 | 94-0678 | Разъём S | 1 |
| 54 | 9769824 | Кронштейн | 1 |
| 55 | 7055367 | Ступень | 1 |
| 56 | 5012061 | Крыло | 1 |
| 58 | 4190263 | Зажим | 2 |
| 59 | J271025 | Болт с шайбой | 1 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 61 | 4190262 | Зажим | 1 |
| 63 | J271040 | Болт с шайбой | 4 |
| 63A | J901040 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 149 | J281235 | Болт с шайбой | 2 |
| 149A | J901235 | Болт | 1 |
| 149B | 4249324 | Шайба | 1 |
| 190 | J921245 | Болт | 2 |
| 191 | J950012 | Гайка | 2 |
| 192 | 4183252 | Шайба | 4 |
| 206 | J921645 | Болт | 8 |
| 236 | 4087197 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
