Консоль (правый) — HITACHI EX2500-6

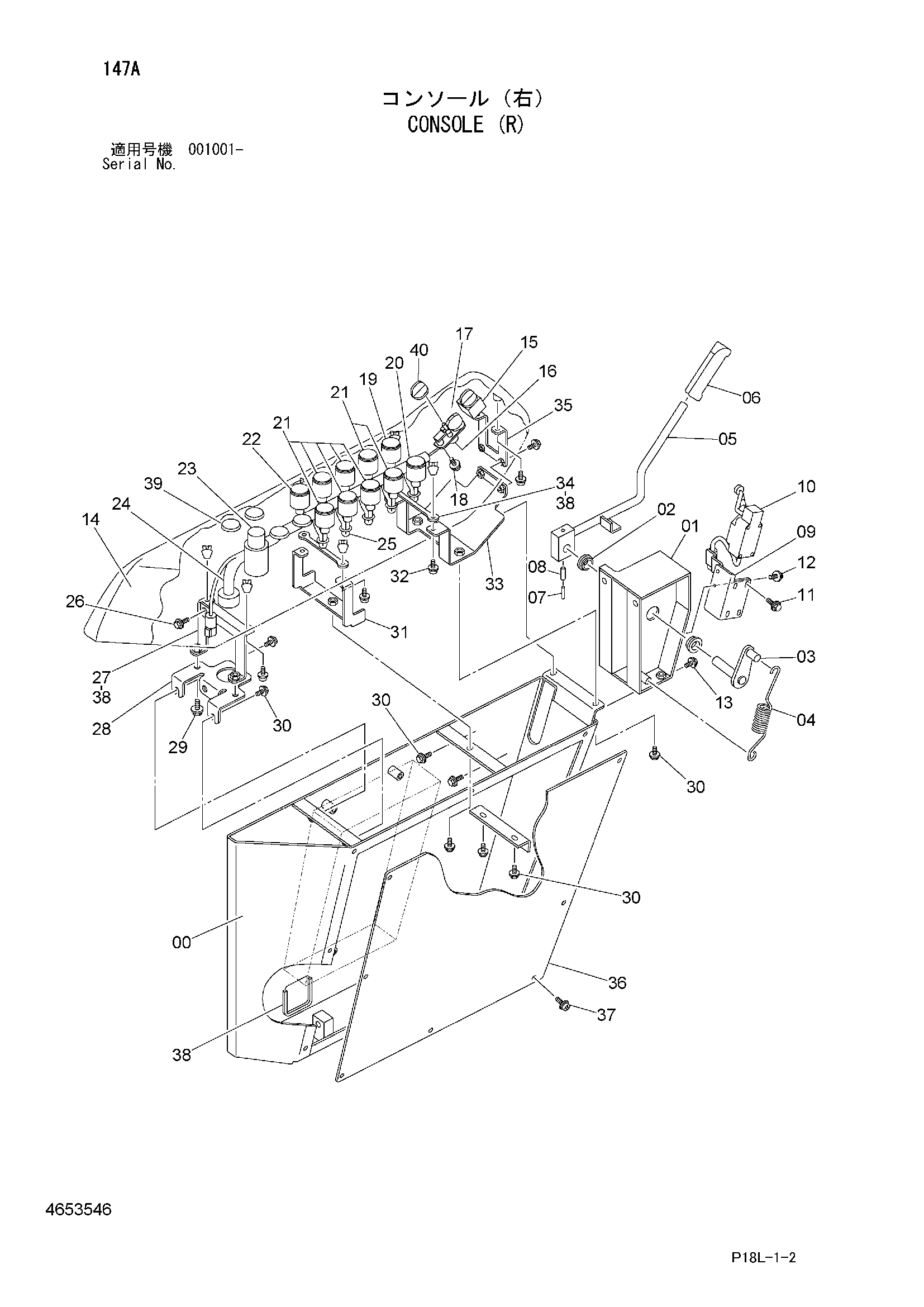

Заводская схема «Консоль (правый)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653546 | Консоль | 1 | |
| 00 | 4657351 | Стойка | 1 |
| 01 | 4639969 | Короб | 1 |
| 02 | 4341810 | Втулка | 2 |
| 03 | 4639982 | Тяга | 1 |
| 04 | 4189184 | Пружина растяжения | 1 |
| 05 | 4639981 | Рычаг блокировка | 1 |
| 06 | 3051611 | Рукоятка | 1 |
| 07 | 4213419 | Пружинный штифт | 1 |
| 08 | 4027427 | Пружинный штифт | 1 |
| 09 | 4657352 | Кронштейн | 1 |
| 10 | 4657353 | Выключатель концевой | 1 |
| 11 | J260620 | Болт с шайбой | 4 |
| 11A | J900620 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | J260616 | Болт с шайбой | 2 |
| 12A | J900616 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 13 | J271020 | Болт с шайбой | 1 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4655096 | Крышка | 1 |
| 15 | 4463400 | Выключатель | 1 |
| 16 | 4639780 | Потентиометер | 1 |
| 17 | 4639900 | Пластина | 1 |
| 18 | J460514 | Винт с шайбой | 2 |
| 19 | 4623517 | Выключатель (RED) | 1 |
| 20 | 4624110 | Выключатель (греен) | 1 |
| 21 | 4624112 | Выключатель (блуе) | 7 |
| 22 | 4624111 | Выключатель | 1 |
| 24 | 4655103 | Жгут проводов | 1 |
| 25 | 4639983 | Лента блокировка | 14 |
| 26 | J271020 | Болт с шайбой | 1 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4657354 | Кронштейн | 1 |
| 28 | 4657355 | Кронштейн | 1 |
| 29 | J260820 | Болт с шайбой | 2 |
| 29A | J900820 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | J260820 | Болт с шайбой | 9 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4657356 | Кронштейн | 1 |
| 32 | J460614 | Винт с шайбой | 10 |
| 33 | 4657357 | Кронштейн | 1 |
| 34 | 4657358 | Пластина | 2 |
| 35 | 4657359 | Кронштейн | 1 |
| 36 | 4640201 | Пластина | 1 |
| 37 | J680616 | Винт с шайбой | 8 |
| 38 | 4640205 | Защитный кожух | 1 |
| 39 | 4666771 | Пробка | 1 |
| 40 | 4482656 | Диал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
