Кабина (2) — HITACHI EX2500-6

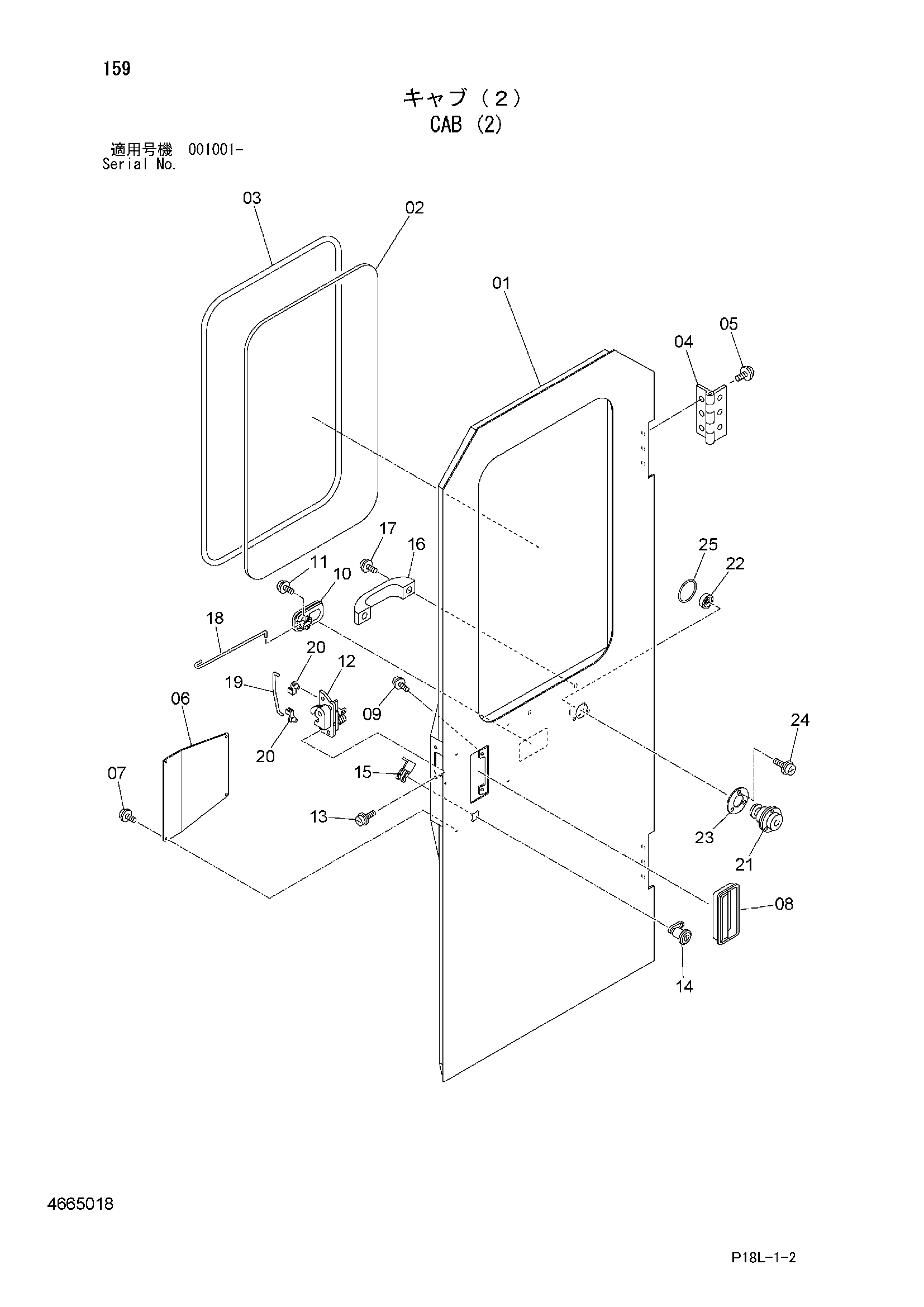

Заводская схема «Кабина (2)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4665018 | Дверь в сборе | 1 | |
| 01 | 4665019 | Рама | 1 |
| 02 | 4489310 | Стекло | 1 |
| 03 | 4372007 | Резиновая прокладка | 1 |
| 04 | 4295589 | Петля дверь | 2 |
| 05 | 4372261 | Болт с шайбой | 6 |
| 06 | 4665020 | Крышка | 1 |
| 07 | J460512 | Винт с шайбой | 4 |
| 08 | 4485841 | Рукоятка дверь | 1 |
| 09 | J450616 | Винт с шайбой | 2 |
| 10 | 4444649 | Рукоятка внутренний | 1 |
| 11 | 4444650 | Винт с шайбой | 1 |
| 12 | 4411813 | Замок двери | 1 |
| 13 | J460620 | Винт с шайбой | 3 |
| 14 | 4362135 | Замок двери | 1 |
| 15 | 4341432 | Зажим | 1 |
| 16 | 4341460 | Рукоятка | 1 |
| 17 | M430614 | Винт | 2 |
| 18 | 4654015 | Тяга | 1 |
| 19 | 4654016 | Тяга | 1 |
| 20 | 4444664 | Держатель | 1 |
| 21 | 4411822 | Защёлка | 1 |
| 22 | 4411824 | Резиновая прокладка | 1 |
| 23 | 4411823 | Манжета | 1 |
| 24 | J460520 | Винт с шайбой | 3 |
| 25 | 4654017 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
