Быстрый заправка система — HITACHI EX2500-6

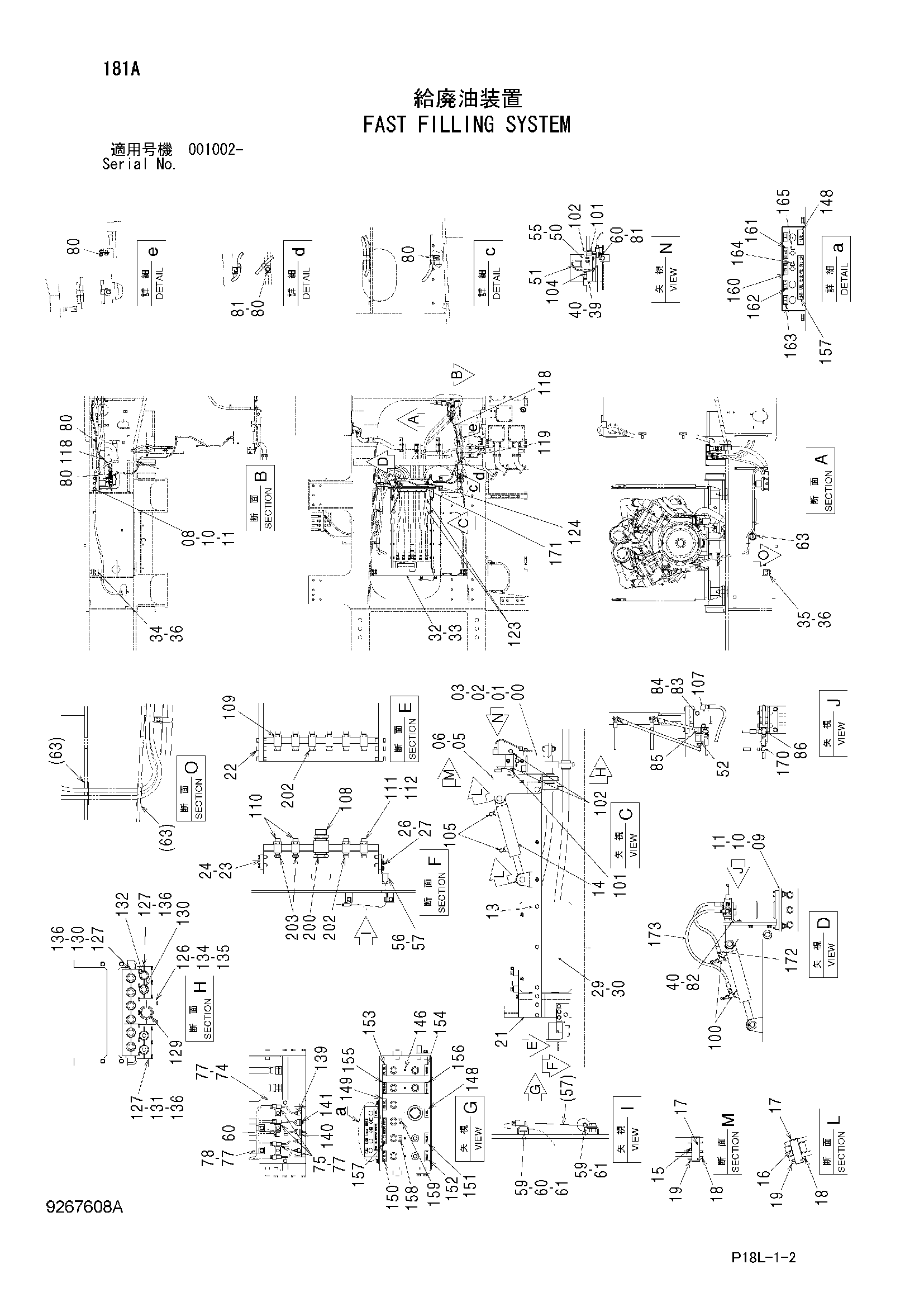

Заводская схема «Быстрый заправка система» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7051349	Опора	1
01	J931660	Болт	4
02	J950016	Гайка	4
03	J222016	Шайба	8
05	8036277	Кронштейн	1
06	J271230	Болт с шайбой	8
06A	J901230	Болт	1
06B	J222012	Шайба	1
08	4397301	Кронштейн	1
09	4396150	Кронштейн	1
10	J931830	Болт	6
11	J222018	Шайба	6
13	8106350	Рукоять	2
14	4192430	Гидроцилиндр. подъём	2
15	4192415	Втулка	2
16	4192416	Втулка	4
17	4192417	Палец	6
18	A590124	Плоская шайба	10
19	A766040	Шплинт	6
21	7051350	Панель	1
22	J271250	Болт с шайбой	6
22A	J901250	Болт	1
22B	J222012	Шайба	1
23	4192418	Ограничитель	2
24	J271240	Болт с шайбой	4
24A	J901240	Болт	1
24B	J222012	Шайба	1
26	4192419	Кронштейн	1
27	J271020	Болт с шайбой	2
27A	J901020	Болт	1
27B	J222010	Шайба	1
29	9766688	Пластина	2
30	J271250	Болт с шайбой	6
30A	J901250	Болт	1
30B	J222012	Шайба	1
32	8070870	Рама	1
33	J281245	Болт с шайбой	4
33A	J901245	Болт	1
33B	4249324	Шайба	1
34	9749354	Кронштейн	1
35	9749355	Кронштейн	1
36	J271230	Болт с шайбой	4
36A	J901230	Болт	1
36B	J222012	Шайба	1
39	9749618	Кронштейн	1
40	J271025	Болт с шайбой	4
40A	J901025	Болт	1
40B	J222010	Шайба	1
50	3023458	Блок	1
51	4686319	Электромагнитный клапан	1
52	4403886	Клапан словретур	1
55	M341050	Болт с внутренним шестигранником	2
56	J450430	Винт с шайбой	2
57	4318956	Выключатель	1
59	4190261	Зажим	2
60	4336875	Кронштейн	3
61	J271025	Болт с шайбой	2
61A	J901025	Болт	1
61B	J222010	Шайба	1
63	4201986	Резиновая втулка	2
74	8107180	Панель	1
75	4448037	Кронштейн	4
77	J271025	Болт с шайбой	7
77A	J901025	Болт	1
77B	J222010	Шайба	1
78	4190261	Зажим	2
80	4190275	Зажим	3
81	J271020	Болт с шайбой	2
81A	J901020	Болт	1
81B	J222010	Шайба	1
82	9767811	Кронштейн	1
83	4669072	Обратный клапан	1
84	J271070	Болт с шайбой	2
84A	J901070	Болт	1
84B	J222010	Шайба	1
85	4669340	Адаптер	1
85A	957366	Уплотнительное кольцо	1
85B	4509180	Уплотнительное кольцо	1
86	A852422	Тройник	1
86B	957366	Уплотнительное кольцо	1
100	A852422	Тройник	2
100A	957366	Уплотнительное кольцо	1
101	4379483	Адаптер	2
102	4154656	Угловой штуцер	3
104	4154651	Адаптер	1
105	A852322	Угловой штуцер	2
105A	957366	Уплотнительное кольцо	1
107	A852332	Угловой штуцер	1
107A	4509180	Уплотнительное кольцо	1
108	94-1308	Адаптер	1
109	A852166	Адаптер	7
109A	4506424	Уплотнительное кольцо	1
110	4317612	Адаптер	2
110A	4506424	Уплотнительное кольцо	1
111	A853168	Адаптер	1
111A	4506424	Уплотнительное кольцо	1
112	4187328	Уплотнительное кольцо	1
118	4313257	Шланг	1
119	4313256	Шланг	1
123	4313244	Шланг	2
124	4269798	Шланг	1
126	4186032	Хомут	1
127	4192414	Хомут	5
129	4186033	Втулка	1
130	4407307	Втулка	7
131	4192412	Втулка	2
132	4192411	Втулка	1
134	J901004	Болт	2
135	J222010	Шайба	2
136	J271090	Болт с шайбой	15
136A	J901090	Болт	1
136B	J222010	Шайба	1
139	4624142	LED	3
140	4377351	Выключатель	1
140A	4405843	Колпачок резиновый	1
141	4657012	Выключатель	1
146	J460516	Винт с шайбой	5
148	4657021	Информационная табличка	2
149	4450632	Информационная табличка	1
150	4657020	Информационная табличка	1
151	4450625	Информационная табличка	1
152	4450626	Информационная табличка	1
153	4450633	Информационная табличка	1
154	4415513	Информационная табличка	1
155	4459045	Информационная табличка	1
156	4459048	Информационная табличка	1
157	4657013	Информационная табличка	2
158	4657014	Информационная табличка	1
159	4657015	Информационная табличка	1
160	4657016	Информационная табличка	1
161	4657017	Информационная табличка	1
162	4657018	Информационная табличка	1
163	4657019	Информационная табличка	2
164	4657076	Информационная табличка	1
165	4658369	Информационная табличка	1
170	A852322	Угловой штуцер	1
170A	957366	Уплотнительное кольцо	1
171	4427782	Шланг	1
172	4616800	Шланг	1
173	4389110	Шланг	1
200	4291578	Пробка	1
202	4505388	Пробка	8
203	4291577	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
