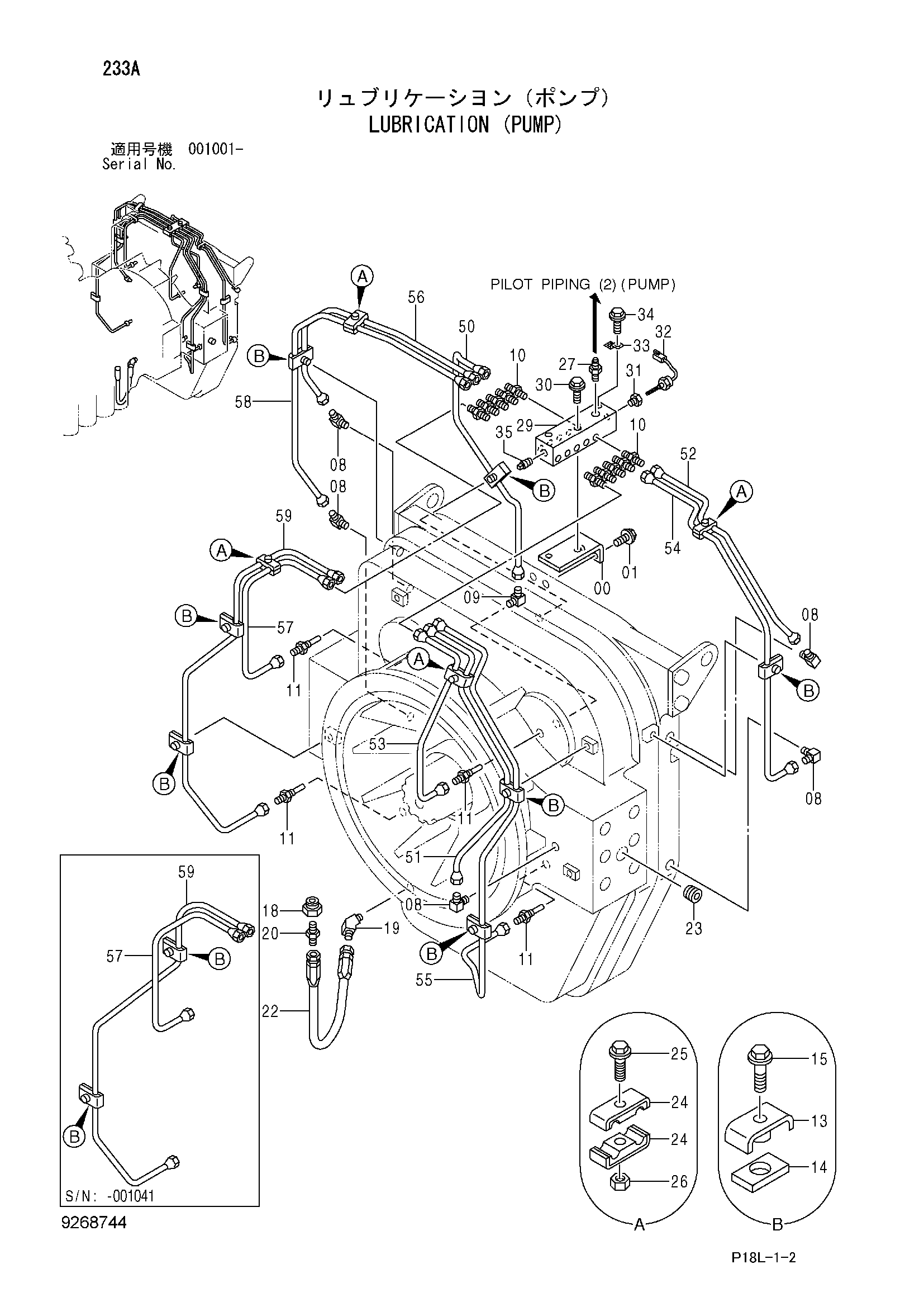

Смазка (насос) — HITACHI EX2500-6

Заводская схема «Смазка (насос)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4344390	Пластина	1
01	J271030	Болт с шайбой	2
01A	J901030	Болт	1
01B	J222010	Шайба	1
08	4348444	Угловой штуцер	5
09	4097666	Угловой штуцер	1
10	4097667	Адаптер	10
11	4344413	Штуцер трубки	4
13	9736422	Хомут	7
14	4269657	Резиновая прокладка	7
15	J271030	Болт с шайбой	7
15A	J901030	Болт	1
15B	J222010	Шайба	1
18	4342730	Переходник	1
19	4157919	Угловой штуцер	1
20	4154652	Адаптер	1
22	4485403	Шланг	1
23	94-2015	Пробка	1
24	4344320	Хомут	6
24	4344320	Хомут	8
25	J260825	Болт с шайбой	3
25A	J900825	Болт	1
25B	A590108	Плоская шайба	1
25	J260825	Болт с шайбой	4
25A	J900825	Болт	1
25B	A590108	Плоская шайба	1
26	M500807	Гайка	3
26	M500807	Гайка	4
27	4266331	Адаптер	1
29	3109083	Блок	1
30	J271065	Болт с шайбой	2
30A	J901065	Болт	1
30B	J222010	Шайба	1
31	4658347	Переходник S	1
32	4623860	Выключатель уровень	1
33	4448037	Кронштейн	1
34	J271020	Болт с шайбой	1
34A	J901020	Болт	1
34B	J222010	Шайба	1
35	94-2022	Пробка	1
50	4348371	Трубка	1
51	3072120	Трубка	1
52	4348364	Трубка	1
53	4348380	Трубка	1
54	4348356	Трубка	1
55	3072118	Трубка	1
56	4348368	Трубка	1
57	4348346	Трубка	1
58	4348366	Трубка	1
59	3072121	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
