Противовес — HITACHI EX2500-6

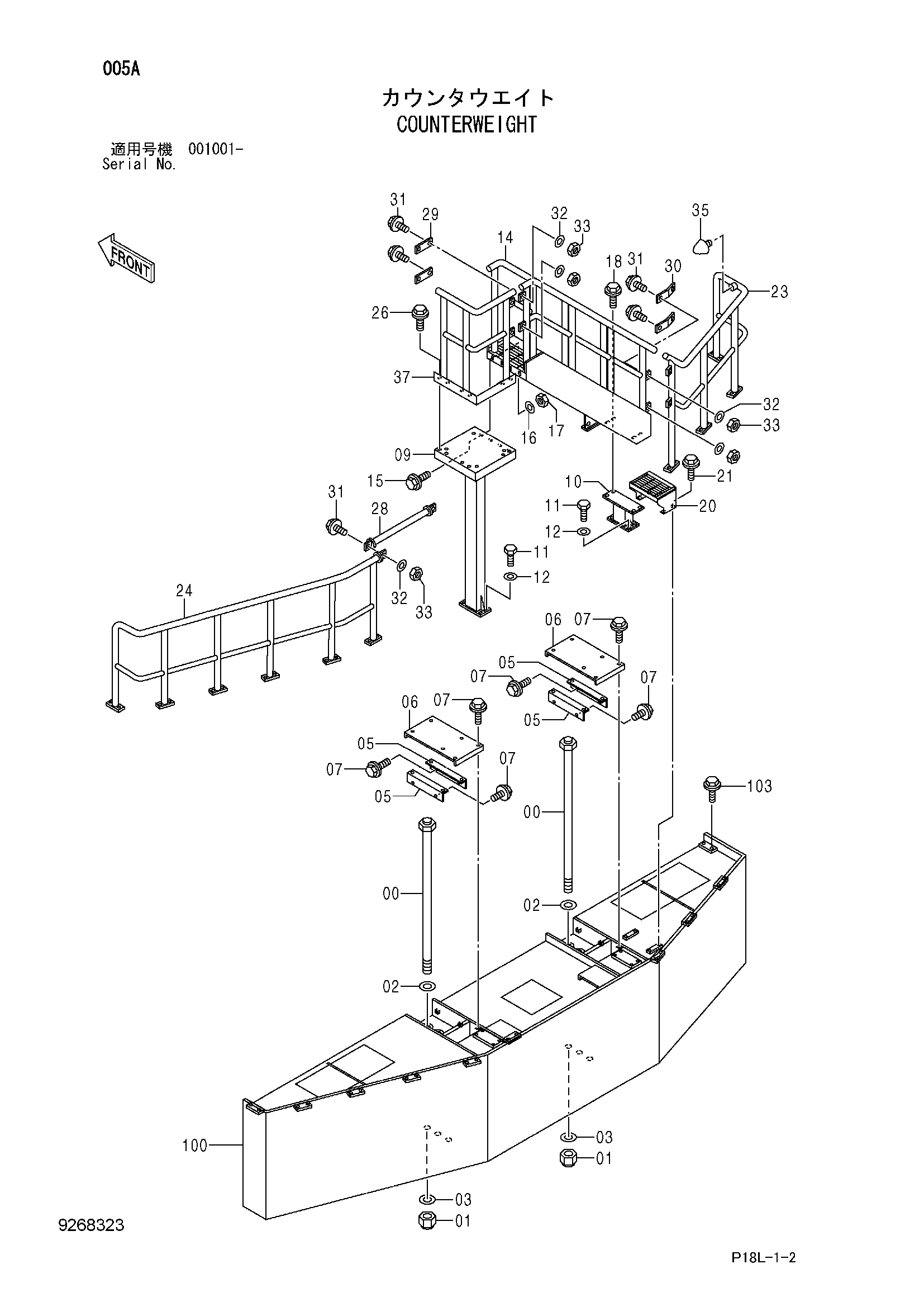

Заводская схема «Противовес» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766762 | Болт | 6 |
| 01 | 4345718 | U-образная гайка | 6 |
| 02 | 4345655 | Шайба | 6 |
| 03 | 4345656 | Шайба | 6 |
| 05 | 9766763 | Кронштейн | 4 |
| 06 | 4659756 | Крышка | 2 |
| 07 | J271025 | Болт с шайбой | 20 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 6024979 | Стойка | 1 |
| 10 | 8106770 | Кронштейн | 1 |
| 11 | J921645 | Болт | 8 |
| 12 | J222016 | Шайба | 8 |
| 14 | 6024937 | Ступень | 1 |
| 15 | J281240 | Болт с шайбой | 4 |
| 15A | J901240 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | 4249324 | Шайба | 4 |
| 17 | J950012 | Гайка | 4 |
| 18 | J281230 | Болт с шайбой | 4 |
| 18A | J901230 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 20 | 8106773 | Ступень | 1 |
| 21 | J271225 | Болт с шайбой | 4 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 7051412 | Поручень | 1 |
| 24 | 7051413 | Поручень | 1 |
| 26 | J271240 | Болт с шайбой | 6 |
| 26A | J901240 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 9766847 | Поручень | 1 |
| 29 | 4364672 | Пластина | 2 |
| 30 | 4660566 | Пластина | 2 |
| 31 | J281240 | Болт с шайбой | 10 |
| 31A | J901240 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 32 | 4249324 | Шайба | 10 |
| 33 | J950012 | Гайка | 10 |
| 35 | 4371411 | Ограничитель резиновый | 1 |
| 37 | 8106042 | Поручень | 1 |
| 100 | 5010934 | Противовес | 1 |
| 103 | J271230 | Болт с шайбой | 20 |
| 103A | J901230 | Болт | 1 |
| 103B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
